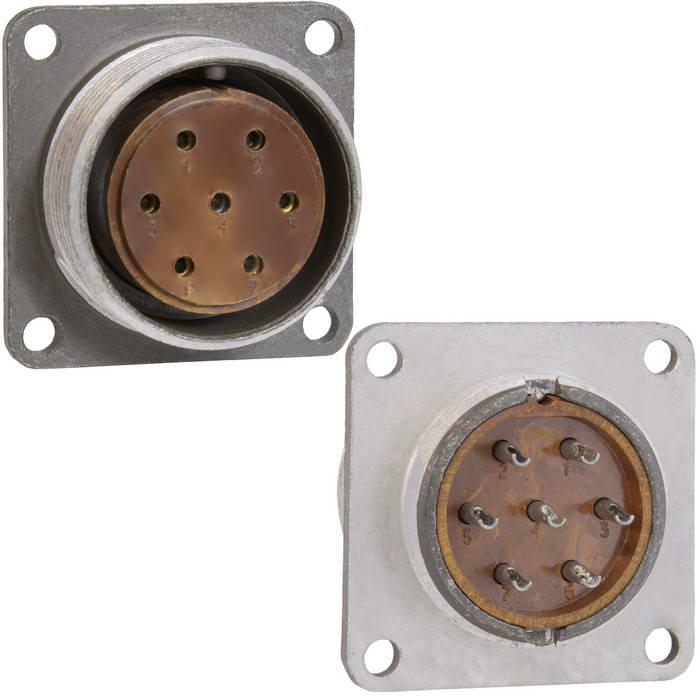

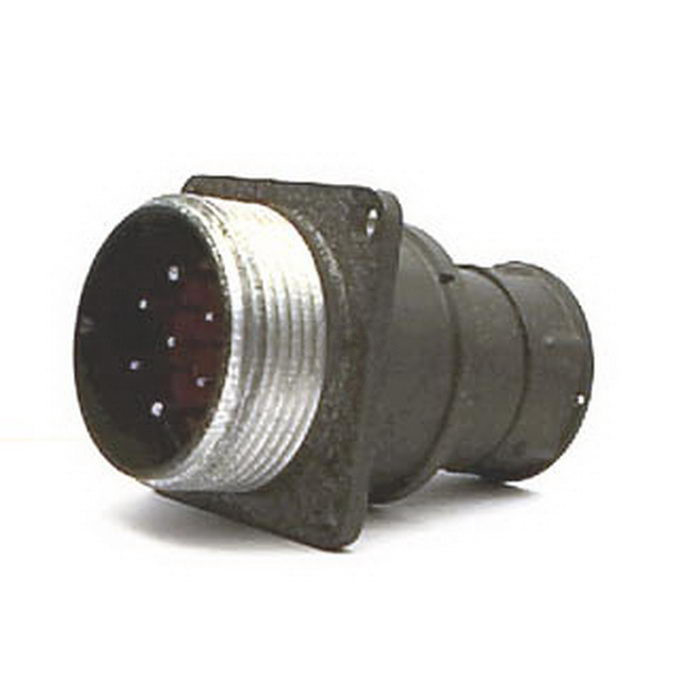

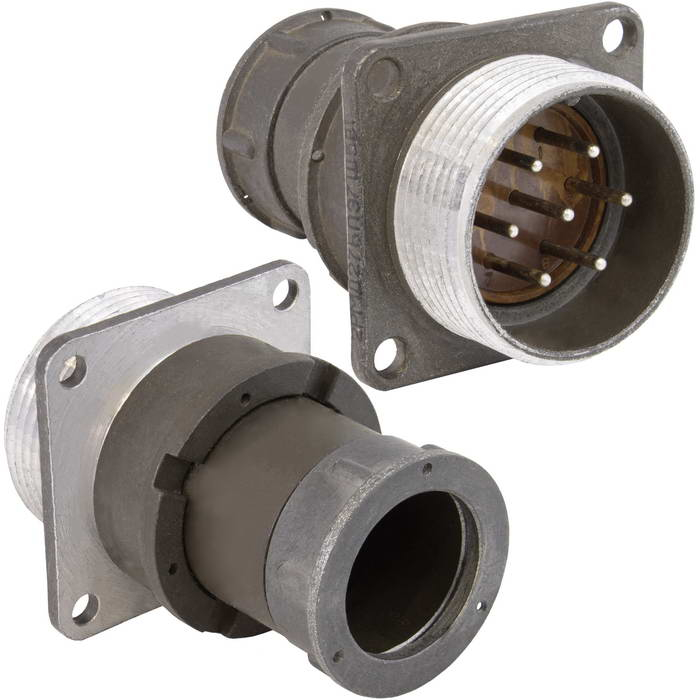

Назначение соединителя 2РМ27БПЭ7Ш2В1

Соединитель 2РМ27БПЭ7Ш2В1 представляет собой блочную (приборную) вилку типа 2РМ с условным размером корпуса 27. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Такие соединители применяются в узлах и блоках радиоэлектронной аппаратуры, где требуется надёжное электрическое соединение при повышенных требованиях к стабильности параметров, стойкости к вибрации и ударам.

Блочное исполнение означает, что вилка монтируется непосредственно на корпус прибора или блока, а не на кабель в качестве свободно висящего разъёма. Прямой патрубок с гайкой для экранированного кабеля обеспечивает ввод экранированного провода и механическую фиксацию кабельной части соединения.

Конструктивные особенности

Соединитель выполнен в виде вилки с семью контактами. Контактная группа комбинированная: используются контакты диаметром 1 мм и диаметром 1,5 мм. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает стабильность работы в условиях длительной эксплуатации. Патрубок прямой, гайка патрубка рассчитана на экранированный кабель.

• Тип соединителя: 2РМ.
• Условный размер корпуса: 27.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 7.
• Часть соединителя: вилка.
• Сочетание контактов: контакты диаметром 1 мм и 1,5 мм.
• Покрытие контактов: серебро.
• Теплостойкость: до +100 градусов Цельсия.

Электрические параметры

Токовая нагрузка на одиночный контакт составляет 8 ампер для контактов диаметром 1 мм и 16 ампер для контактов диаметром 1,5 мм. Максимальная суммарная нагрузка достигает 60 ампер, максимальное рабочее напряжение — 700 вольт. Сопротивление контактов нормируется на уровне не более 5 миллиом для диаметра 1 мм и не более 2,5 миллиом для диаметра 1,5 мм. Ёмкость между контактами не превышает 6 пикофарад, а сопротивление изоляции составляет не менее 5000 мегаом. Эти характеристики определяют применимость соединителя как в слаботочных сигнальных цепях, так и в цепях передачи питания в пределах указанных нагрузок.

Условия эксплуатации

Соединитель рассчитан на работу при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия и при влажности до 98 процентов при температуре плюс 25 градусов Цельсия. Изделие устойчиво к воздействию синусоидальной вибрации в диапазоне частот от 1 герца до 5000 герц с амплитудой ускорения 490 метров на секунду в квадрате, а также к механическим ударам одиночного действия с ускорением до 5000 метров на секунду в квадрате и многократного действия с ускорением до 1000 метров на секунду в квадрате. Такие параметры подтверждают пригодность соединителя для аппаратуры, эксплуатируемой в жёстких условиях.

Применение и хранение

Соединители типа 2РМ27БПЭ7Ш2В1 используются в узлах и блоках радиоэлектронной аппаратуры. Благодаря блочному исполнению, комбинированной контактной группе и экранированному вводу кабеля они подходят для приборов, где необходимо передавать как сигнальные, так и силовые цепи через один разъём, сохраняя экранирование кабельной линии.

Гарантийный срок хранения изделия составляет 15 лет. Производитель в предоставленных данных не указан. Краткое описание из каталога и заполненные характеристики VirtueMart отсутствуют.
