Назначение соединителя 2РМ27БПЭ7Ш2А1

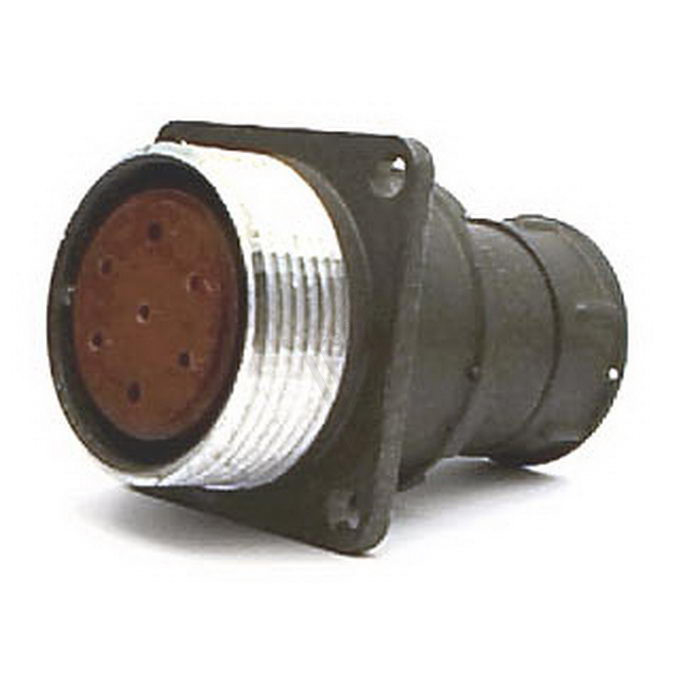

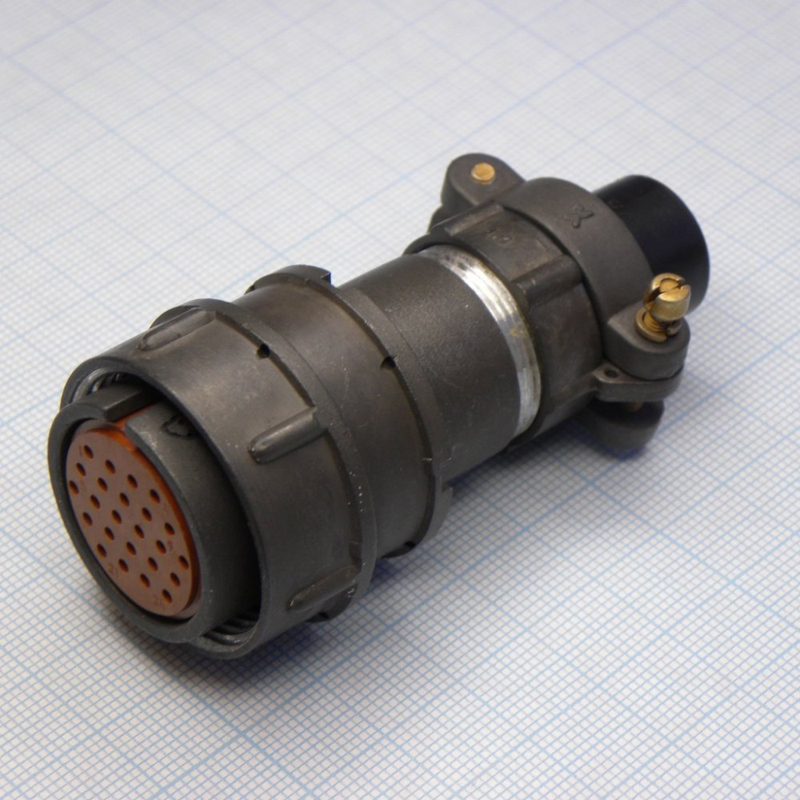

Соединитель 2РМ27БПЭ7Ш2А1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для объемного монтажа с резьбовой фиксацией. Конструктивно изделие состоит из двух частей — вилки и розетки, при этом в данном исполнении поставляется именно вилка блочная (приборная) с прямым патрубком, рассчитанная на работу с экранированным кабелем.

Основное назначение изделия — электрическое соединение цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Разъем применяется там, где требуется надежная механическая фиксация ответных частей и возможность подключения экранированного кабеля для защиты передаваемого сигнала от внешних помех.

Область применения

Благодаря сочетанию негерметичного исполнения, климатического исполнения УХЛ2.1 и широкого рабочего диапазона температур, соединитель востребован в составе приборных блоков, стоек и пультов, где необходимо обеспечить многократное сочленение и расчленение электрических цепей. Изделие может работать как с экранированными, так и с неэкранированными кабелями — именно тип применяемого кабеля определяет выбор концевой гайки патрубка.

Резьбовая фиксация исключает самопроизвольное расчленение под воздействием вибрации и механических нагрузок, что важно для аппаратуры, эксплуатируемой в подвижных и стационарных условиях.

Подтвержденные технические характеристики

Ниже перечислены параметры соединителя, заявленные в описании товара. Значения, не указанные в исходных данных, здесь не приводятся.

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 27.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 7.
• Часть соединителя: вилка.
• Обозначение сочетания контактов: 2.
• Покрытие контактов: золото.
• Теплостойкость: до 100 градусов Цельсия.
• Максимальное рабочее напряжение: до 700 вольт.
• Максимальная рабочая частота: до 3 мегагерц.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Метод монтажа: пайка.
• Сопротивление контактов: зависит от диаметра контакта.

Особенности исполнения

Золотое покрытие контактов обеспечивает стабильность переходного сопротивления при длительной эксплуатации и снижает риск окисления в условиях повышенной влажности и перепадов температур. Негерметичное исполнение накладывает ограничения на применение: соединитель не рассчитан на работу под давлением или в среде с прямым воздействием воды.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет допустимые условия эксплуатации в части температуры, влажности и агрессивности среды, что позволяет использовать изделие в умеренном и холодном климате при размещении в помещениях или под навесом.

Применение и монтаж

Монтаж соединителя выполняется объемным способом, то есть проводники подводятся к контактам непосредственно, без применения печатной платы. Присоединение проводов к контактам осуществляется пайкой, что обеспечивает надежный электрический контакт и механическую прочность соединения.

Для подключения экранированного кабеля используется прямая гайка патрубка соответствующего типа, которая обеспечивает фиксацию экранной оплетки и кабеля в целом. Резьбовое соединение вилки и розетки гарантирует плотное и устойчивое сочленение, исключающее самопроизвольное разъединение при вибрации.

Соединитель 2РМ27БПЭ7Ш2А1 подходит для эксплуатации в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, что делает его пригодным для аппаратуры, работающей как в отапливаемых помещениях, так и в необогреваемых отсеках. Максимальное рабочее напряжение до 700 вольт и рабочая частота до 3 мегагерц позволяют использовать изделие в низкочастотных цепях питания и сигнальных цепях различного назначения.

Перед монтажом следует убедиться, что выбранный кабель соответствует типу концевой гайки патрубка, а диаметр проводников — допустимому для данного размера контакта. Сопротивление контактов нормируется в зависимости от диаметра контакта, поэтому при подборе провода необходимо учитывать это соответствие.
