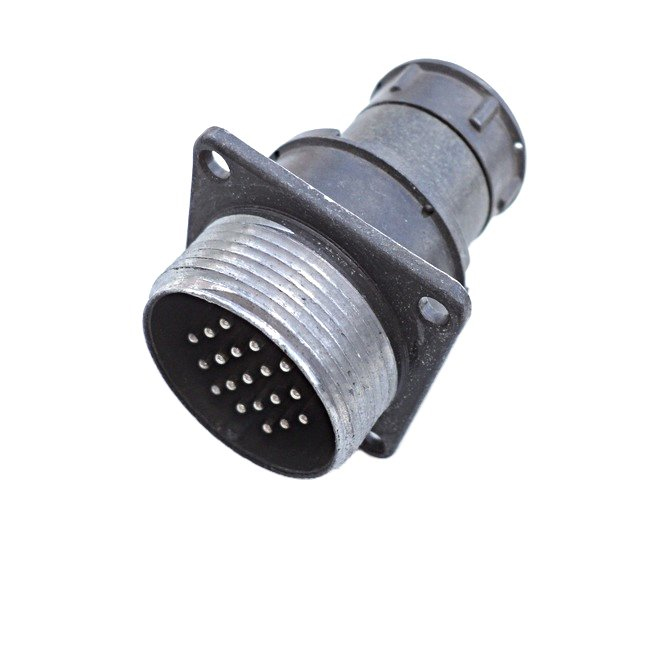

Назначение соединителя 2РМ27БПЭ7Г2В1

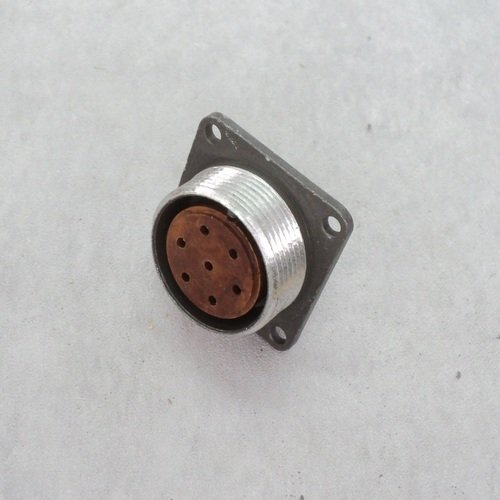

2РМ27БПЭ7Г2В1 производства завода «Элекон» — это блочная розетка из серии цилиндрических низкочастотных соединителей 2РМ. Изделие предназначено для электрического соединения внутренних цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в составе кабельных сборок и блоков радиоэлектронной аппаратуры, где требуется надёжная механическая фиксация ответной части и защита зоны контакта от внешних воздействий.

Конструкция рассчитана на эксплуатацию в любом рабочем положении, что позволяет монтировать разъём как на горизонтальных, так и на вертикальных и наклонных панелях без ограничений по ориентации в пространстве. Климатическое исполнение УХЛ 2.1 подтверждает пригодность изделия для работы в умеренном и холодном климате при размещении под навесом или внутри аппаратуры, защищённой от прямого воздействия осадков.

Подтверждённые особенности конструкции

Розетка имеет условный размер корпуса 27 и несёт 7 контактов: 5 контактов диаметром 1 миллиметр и 2 контакта диаметром 1,5 миллиметра. Соединение с ответной частью — резьбовое. Для ввода экранированного кабеля предусмотрен прямой патрубок с гайкой, что отражено в обозначении буквой Э.

Материалы основных узлов выбраны исходя из условий работы в аппаратуре:

• корпус — алюминиевый сплав А-22, обеспечивающий прочность при умеренной массе;
• контакты — латунь ЛС59-1 с серебряным покрытием, обозначенным в маркировке буквой В;
• изолятор — карболит, выполняющий функцию диэлектрического разделения контактов.

Габаритные размеры розетки составляют 36 на 36 на 54 миллиметра. Монтаж на панель выполняется пайкой. Накидная гайка имеет резьбу М30 с шагом 1,5 миллиметра.

Электрические и эксплуатационные характеристики

Максимальное рабочее напряжение разъёма — 700 вольт. Токовая нагрузка составляет до 8 ампер на контакт диаметром 1 миллиметр и до 16 ампер на контакт диаметром 1,5 миллиметра, при этом суммарный ток на разъём достигает 60 ампер. Переходное сопротивление контактов нормируется на уровне не более 5 миллиом для контактов диаметром 1 миллиметр и не более 2,5 миллиом для контактов диаметром 1,5 миллиметра.

Сопротивление изоляции составляет 5000 мегаом, а электрическая прочность — 1850 вольт. Эти параметры определяют пригодность изделия для цепей, где важны стабильность переходного сопротивления и стойкость диэлектрика к пробою.

Условия эксплуатации охватывают широкий набор механических и климатических факторов:

• вибрация в диапазоне от 1 до 5000 герц с ускорением до 50 g;
• акустические шумы уровнем до 170 децибел, создающие нагрузку до 200 g;
• удары с ускорением до 500 g;
• температура окружающей среды от минус 60 до плюс 100 градусов Цельсия;
• относительная влажность до 98 процентов при температуре плюс 25 градусов Цельсия.

Применение и монтаж

Розетка 2РМ27БПЭ7Г2В1 устанавливается на панель или шасси блока пайкой и служит неподвижной частью сочленения. Ответная часть подключается посредством резьбовой накидной гайки, что исключает самопроизвольное расчленение при вибрации и ударах. Прямой патрубок с гайкой предназначен для закрепления экранированного кабеля, благодаря чему обеспечивается механическая разгрузка проводников и сохранение целостности экрана.

Область применения охватывает внутренние электрические цепи постоянного и переменного тока аппаратуры, работающей в жёстких условиях: измерительные и связные устройства, блоки питания, приборы, эксплуатируемые на подвижных объектах. Сочетание серебряного покрытия контактов, карболитового изолятора и алюминиевого корпуса позволяет использовать соединитель в цепях с токами до указанных значений и напряжением до 700 вольт без снижения надёжности соединения на протяжении установленного ресурса.

Комплектация и идентификация

Поставка осуществляется под наименованием 2РМ27БПЭ7Г2В1 Элекон, артикул 556, категория 2РМ27. Изделие классифицируется как блочная розетка серии 2РМ с условным размером корпуса 27, семью контактами, резьбовым сочленением и прямым патрубком для экранированного кабеля. Сведения о дополнительной комплектации, сертификатах и гарантийных условиях в предоставленных данных не указаны.
