Назначение и область применения

2РМ27БПЭ7Г2В1 — это блочная розетка, принадлежащая к серии 2РМ. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения и обеспечивает надёжное соединение с вилками, предназначенными для блочных или кабельных соединений.

Конструкция розетки включает прямой патрубок и гайку для экранированного кабеля, что позволяет применять её совместно с экранированными проводами. Условный размер корпуса составляет 27 мм, вид корпуса — блочный (приборный), вид розетки — Г.

Технические характеристики

Основные параметры соединителя

• Тип соединителя: 2РМ
• Условный размер корпуса: 27 мм
• Вид корпуса: блочный (приборный)
• Вид патрубка: прямой
• Вид гайки патрубка: для экранированного кабеля
• Количество контактов: 7
• Вид розетки: Г
• Диаметр контактов: 1 мм и 1,5 мм
• Покрытие контактов: серебро
• Теплостойкость: до +100 градусов Цельсия

Электрические характеристики

• Токовая нагрузка на одиночный контакт диаметром 1 мм: 8 А
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм: 16 А
• Максимальная суммарная нагрузка: 60 А
• Максимальное рабочее напряжение: 700 В
• Максимальное испытательное напряжение: 2300 В в нормальных климатических условиях
• Сопротивление контактов диаметром 1 мм: не более 5 мОм
• Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм

Указанные электрические параметры определяют допустимые режимы работы розетки в составе электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Механические и климатические характеристики

• Сочленение: резьбовое
• Поляризация корпусов: одношпоночная
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия
• Допустимая синусоидальная вибрация: от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате
• Механический удар: до 5000 метров на секунду в квадрате (одиночный) и до 1000 метров на секунду в квадрате (многократный)
• Климатическое исполнение: умеренный и холодный климат (УХЛ2.1)

Конструктивные особенности и применение

Резьбовое сочленение и одношпоночная поляризация корпусов обеспечивают правильное и надёжное взаимное ориентирование ответных частей при соединении, что важно при монтаже в составе блоков и узлов аппаратуры. Прямой патрубок с гайкой для экранированного кабеля позволяет закреплять экранированный провод и сохранять целостность экрана на участке подключения.

Покрытие контактов серебром способствует стабильности переходного сопротивления в пределах указанных значений — не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм. Сочетание двух типоразмеров контактов в одном соединителе даёт возможность подводить цепи с разной токовой нагрузкой: до 8 А на контакт диаметром 1 мм и до 16 А на контакт диаметром 1,5 мм, при суммарной нагрузке до 60 А.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия и климатическое исполнение УХЛ2.1 определяют применимость розетки в умеренном и холодном климате. Устойчивость к синусоидальной вибрации в диапазоне от 1 Гц до 5000 Гц и к механическим ударам делает изделие пригодным для эксплуатации в условиях выраженных механических воздействий.

Совместимость и условия эксплуатации

Розетка 2РМ27БПЭ7Г2В1 рассчитана на соединение с вилками, предназначенными для блочных или кабельных соединений. Она используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. При подборе ответной части следует учитывать условный размер корпуса 27 мм, вид розетки Г, количество и диаметры контактов, а также тип сочленения и поляризации.

Максимальное рабочее напряжение составляет 700 В, а максимальное испытательное напряжение в нормальных климатических условиях — 2300 В. Рабочая частота цепей — до 3 МГц. Соблюдение этих предельных значений и температурного диапазона обеспечивает заявленные характеристики изделия при эксплуатации.

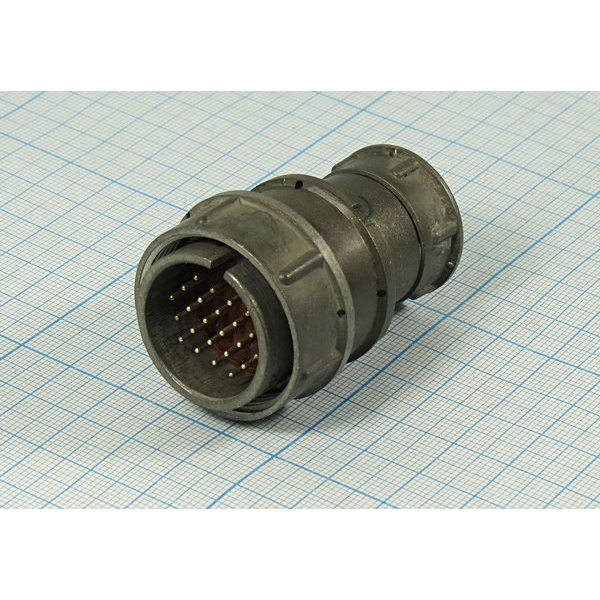

• Наименование: 2РМ27БПЭ7Г2В1
• Артикул: 555
• Категория: 2РМ27
• Производитель: не указано
