Назначение разъёма 2РМ27БПЭ24Ш1В1

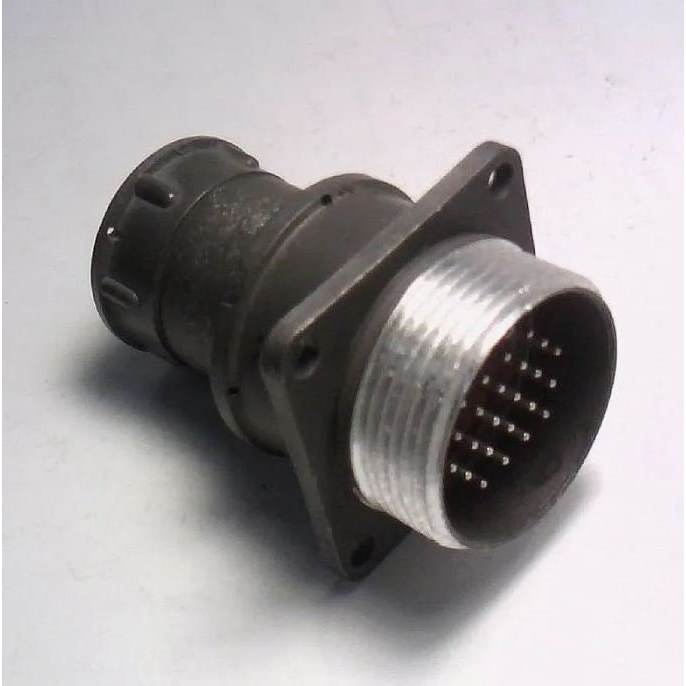

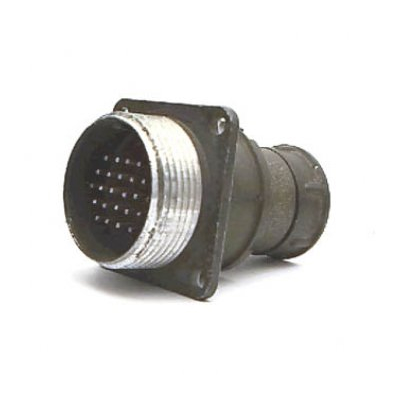

Вилка блочная 2РМ27БПЭ24Ш1В1 представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМ27. Изделие предназначено для объёмного монтажа в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Соединитель применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Конструкция предусматривает резьбовую фиксацию сочленённого положения, что обеспечивает надёжное соединение в условиях вибрационных и механических нагрузок.

Блочное исполнение вилки позволяет устанавливать её непосредственно на корпус прибора, блока или панели. Соединитель рассчитан на работу внутри аппаратуры, защищённой от прямого воздействия влаги и агрессивных сред. Климатическое исполнение УХЛ2 допускает эксплуатацию в широком диапазоне температур, характерном для промышленного и специального оборудования.

Конструктивные особенности и электрические параметры

Вилка 2РМ27БПЭ24Ш1В1 имеет металлический корпус и экранированный кабельный вариант исполнения. Прямой патрубок и гайка рассчитаны на подключение экранированного кабеля. Такая конструкция обеспечивает защиту сигнальных цепей от внешних электромагнитных помех и позволяет использовать соединитель в аппаратуре с повышенными требованиями к помехозащищённости.

Контактная группа и покрытие

• Количество контактов: 24 штыря.
• Тип контактов: вилка, штыревые контакты.
• Покрытие контактов: серебро, что соответствует букве «В» в обозначении изделия.
• Рабочее напряжение для 24-контактной комбинации: до 700 В.
• Максимальная токовая нагрузка на одиночный контакт: порядка 5 А в стандартной серии 2РМ27Б-24Ш1В.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции на вилке: около 1850 В (типовое значение для данного исполнения).

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление и высокую стойкость к окислению, что особенно важно для слаботочных сигнальных цепей и соединений, работающих при значительных коммутационных циклах.

Монтаж и условия эксплуатации

Тип монтажа соединителя — блочный, то есть вилка закрепляется на корпусе блока или панели с помощью крепёжных элементов. Кабельный вариант исполнения предполагает подвод экранированного кабеля через прямой патрубок. Резьбовая гайка обеспечивает фиксацию ответной части разъёма и исключает самопроизвольное расчленение при вибрации.

Климатическое исполнение

Изделие относится к климатическому исполнению УХЛ2. Рабочий диапазон температур составляет приблизительно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия в зависимости от конкретного производителя. Соединитель выполнен в негерметичном исполнении без специального уплотнения корпуса, поэтому установка рекомендуется внутри приборов и блоков, защищённых от прямого попадания влаги и агрессивных сред.

Области применения

Вилка блочная 2РМ27БПЭ24Ш1В1 применяется для межблочного и внутриблочного соединения цепей питания и сигнальных цепей в радиоэлектронной аппаратуре. Основные сферы использования:

• измерительные приборы;
• блоки питания;
• связная аппаратура;
• специальная техника;
• промышленное электрооборудование.

Металлический корпус, экранирование, надёжная резьбовая фиксация и устойчивость контактов к вибрации и микросдвигам делают этот соединитель пригодным для ответственных применений, где требуется стабильность электрического соединения в течение длительного срока эксплуатации. Серебряное покрытие контактов дополнительно повышает надёжность при работе в слаботочных цепях.

Изделие выпускалось в период 1987–1990 годов и относится к проверенной временем серии цилиндрических низкочастотных разъёмов, широко применявшихся в отечественной радиоэлектронной аппаратуре. Конструкция совместима со стандартными ответными частями серии 2РМ27 соответствующего исполнения.
