Назначение разъёма 2РМ27БПЭ24Ш1В1

2РМ27БПЭ24Ш1В1 — это цилиндрический низкочастотный разъём производства завода «Элекон», предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМ (2РМТ) и применяется в промышленной и приборной технике, где требуется надёжный электрический контакт в жёстких условиях эксплуатации.

Разъём используется для коммутации цепей в составе блоков, приборов и устройств, работающих при повышенных требованиях к механической прочности соединения и стабильности параметров. Резьбовое соединение обеспечивает фиксацию ответных частей и устойчивость к вибрационным нагрузкам.

Подтверждённые особенности и технические характеристики

Конструкция и параметры разъёма определяются его маркировкой и данными каталога. Ниже перечислены подтверждённые особенности изделия.

• Количество контактов — 24.
• Условный размер корпуса — 27 миллиметров.
• Рабочее напряжение — от 560 до 700 вольт.
• Максимальная токовая нагрузка на контакт — от 8 до 12 ампер.
• Сопротивление контактов — не более 0,005 Ом.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Климатическое исполнение — УХЛ.
• Покрытие контактов — серебро (обозначение В1), теплостойкость до 100 градусов Цельсия.
• Количество циклов соединения — до 500.
• Вид сочленения — вилка.

Разъём выполнен в приборном (блочном) исполнении, обозначенном буквами БП, и оснащён экранированной гайкой патрубка (буква Э). Соединение резьбовое, исполнение прямое, без патрубка. Монтаж осуществляется пайкой или обжимкой. Сочетание контактов обозначено как Ш1.

Расшифровка обозначения 2РМ27БПЭ24Ш1В1

Маркировка изделия содержит полную информацию о его исполнении и может быть прочитана по составным частям.

1. 2РМТ — тип соединителя.
2. 27 — размер корпуса.
3. БП — блочный (приборный) вариант исполнения.
4. Э — экранированная гайка.
5. 24 — число контактов.
6. Ш1 — сочетание контактов.
7. В1 — серебряное покрытие контактов и теплостойкость до 100 градусов Цельсия.

Применение и условия эксплуатации

Разъём 2РМ27БПЭ24Ш1В1 применяется в промышленной и приборной технике для надёжного контакта в жёстких условиях. Он подходит для коммутации цепей постоянного и переменного тока с частотой до 3 МГц, что делает его пригодным для использования в составе блоков и приборов различного назначения.

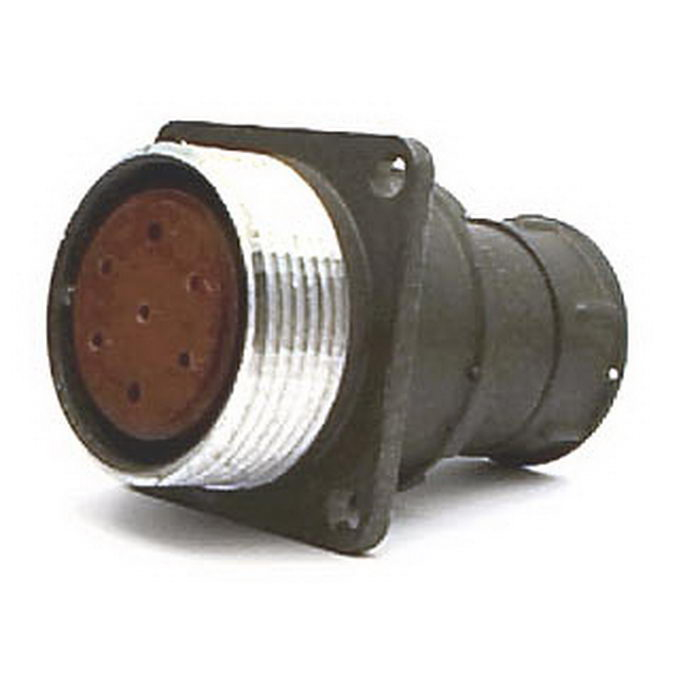

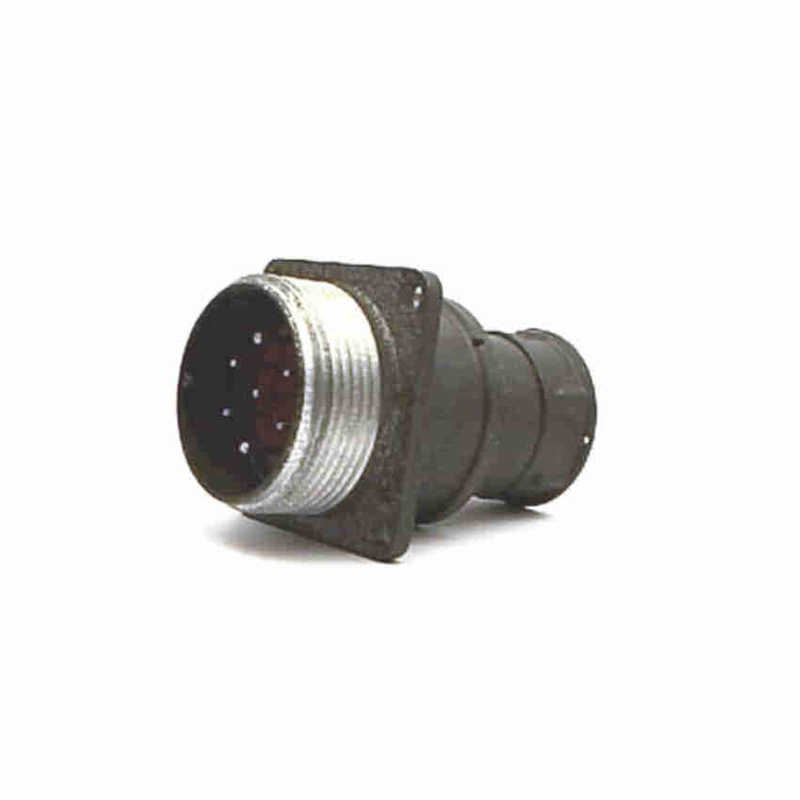

Благодаря климатическому исполнению УХЛ и рабочему диапазону температур от минус 60 до плюс 100 градусов Цельсия изделие сохраняет работоспособность при значительных перепадах температуры. Металлический цилиндрический корпус с муфтой и маркировкой обеспечивает механическую защиту контактной группы, а экранированная гайка патрубка снижает влияние помех.

Монтаж разъёма выполняется пайкой или обжимкой, что позволяет использовать его как в стационарной аппаратуре, так и в составе кабельных сборок. Ресурс соединения составляет до 500 циклов, что соответствует требованиям к разъёмам, работающим в условиях периодического подключения и отключения.

Ключевые параметры для подбора

• Тип: цилиндрический низкочастотный разъём серии 2РМ (2РМТ).
• Производитель: завод «Элекон».
• Артикул: 554.
• Категория: 2РМ27.
• Вид сочленения: вилка.
• Исполнение: приборное (блочное), с экранированной гайкой патрубка, прямое, без патрубка.
• Монтаж: пайка или обжимка.

При выборе разъёма следует учитывать число контактов, размер корпуса, рабочее напряжение и токовую нагрузку, а также условия эксплуатации, включая температурный диапазон и климатическое исполнение. Указанные параметры соответствуют данным, приведённым для модели 2РМ27БПЭ24Ш1В1.
