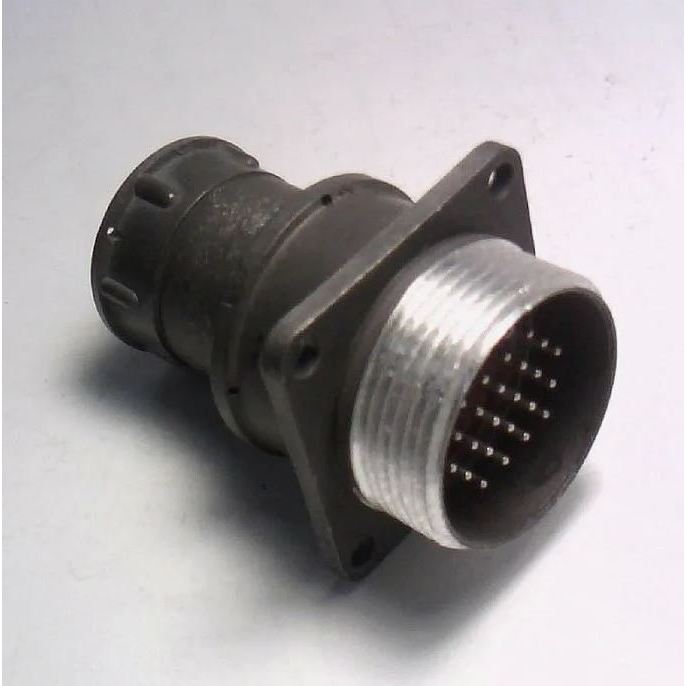

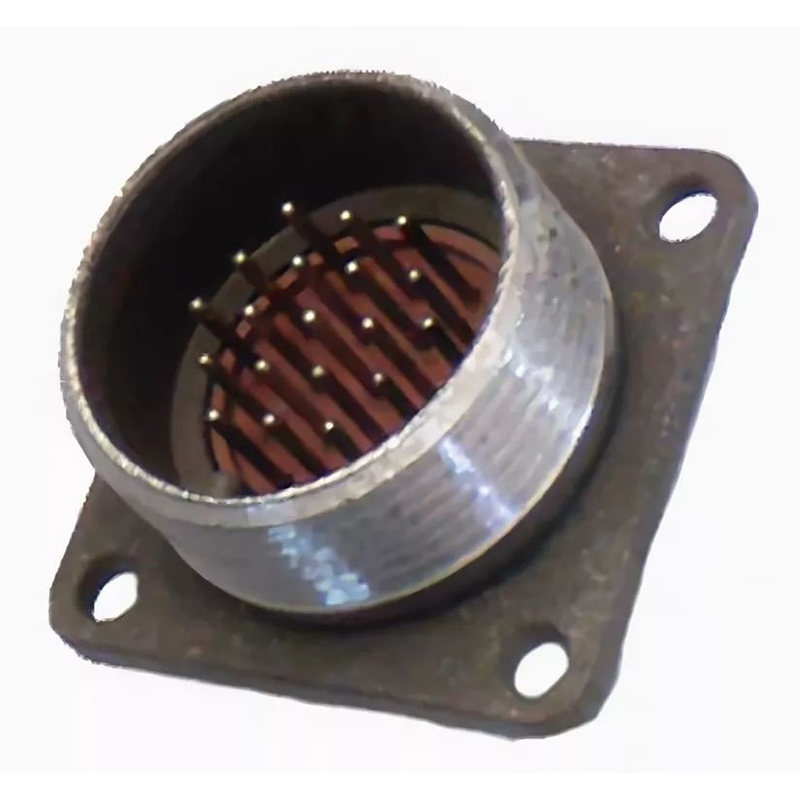

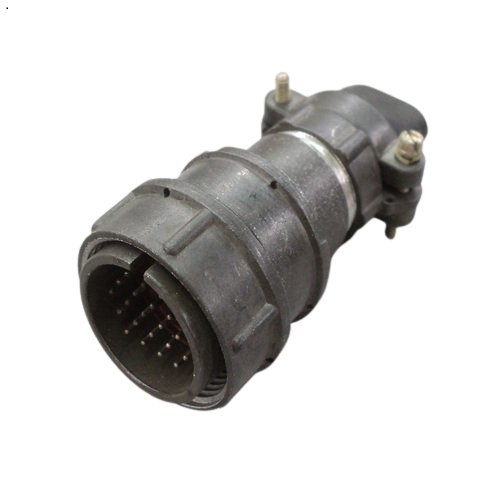

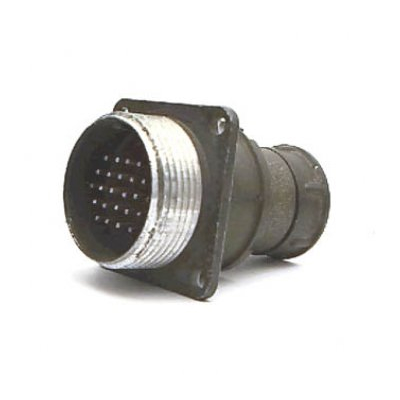

2РМ27БПЭ24Ш1В1 «5» — это блочная вилка цилиндрического низкочастотного соединителя серии 2РМ с прямым патрубком и гайкой для экранированного кабеля. Она предназначена для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц, подходит для внутреннего объемного монтажа в условиях умеренного и холодного климата (УХЛ2.1).

Основные характеристики

Токовая нагрузка на одиночный контакт составляет 5 А, а максимальная суммарная на соединитель — 100 А. Максимальное рабочее напряжение — 560–700 В, сопротивление контактов — не более 5 мОм, емкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции — 1850 В, усилие расчленения — не более 196,2 Н.

Изделие имеет 24 контакта диаметром 1 мм с покрытием серебром, теплостойкость до +100 °С (от -60 °С), минимальную наработку 5000–10000 ч и ресурс 500 сочленений-расчленений. Климатическое исполнение обеспечивает работу при вибрациях, ускорениях до 2000 м/с², пониженном давлении и повышенной влажности.

Маркировка и исполнение

Обозначение «5» соответствует техническим условиям ГЕ0.364.126ТУ (приёмка «5»), что указывает на категорию качества для промышленного применения. Соединитель подходит для хвостовиков контактов с проводами сечением 0,5 мм² и имеет срок сохраняемости 15 лет.
