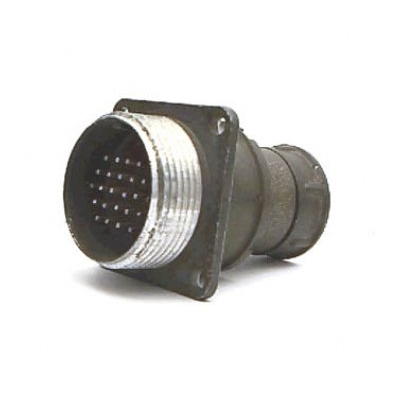

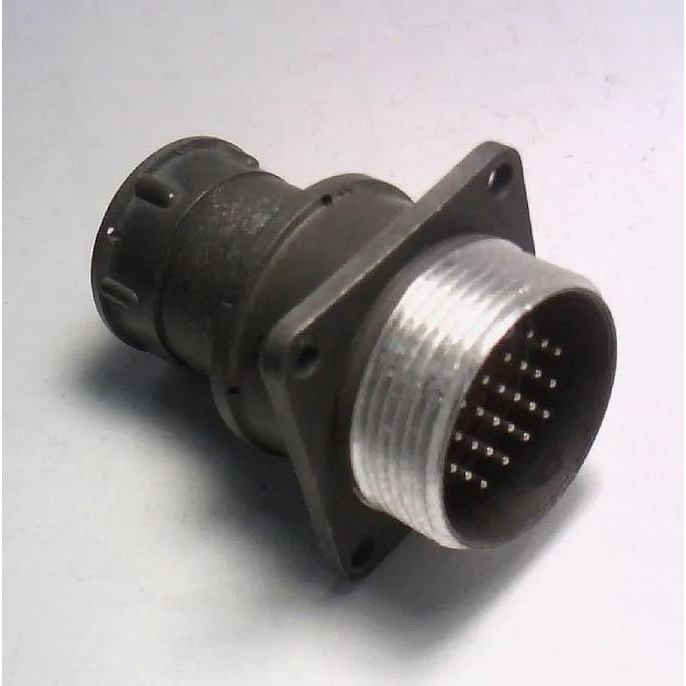

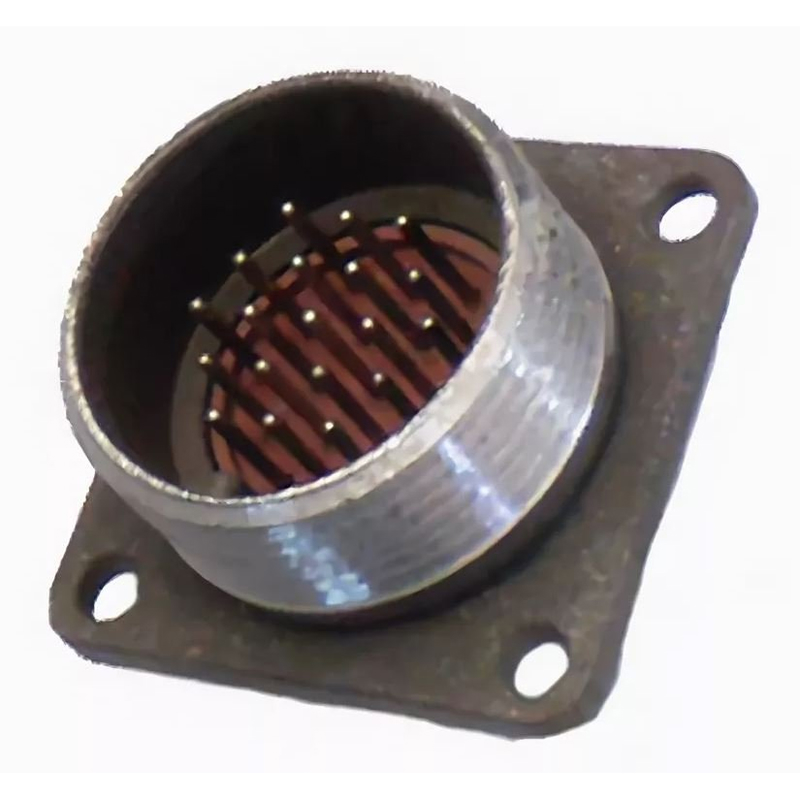

2РМ27БПЭ24Ш1В1 «5» — это вилка блочная цилиндрического низкочастотного соединителя серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Она имеет 24 контакта диаметром 1 мм с покрытием серебром, токовую нагрузку на одиночный контакт 5 А и суммарную на соединитель до 100 А. Максимальное рабочее напряжение достигает 560–700 В, сопротивление контактов — не более 5 мОм, емкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции — 1850 В, усилие расчленения — до 196,2 Н.

Изделие предназначено для внутреннего объемного монтажа с прямым патрубком и гайкой для экранированного кабеля, теплостойкость +100 °C, рабочая температура от -60 до +100 °C.

Условия эксплуатации

Климатическое исполнение УХЛ2.1 (умеренный и холодный климат), выдерживает линейное ускорение 2000 м/с², повышенное давление до 506 кПа и пониженное до 133,32·10^{-12} Па. Минимальная наработка — 5000–10000 ч, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Применение

Соединитель подходит для приборных систем, где требуется надежное соединение с резьбовой фиксацией, включая условия высокой влажности (до 98% при +40 °C) и воздействия вибрации. Маркировка «5» указывает на приемку по ТУ ГЕ0.364.126ТУ.
