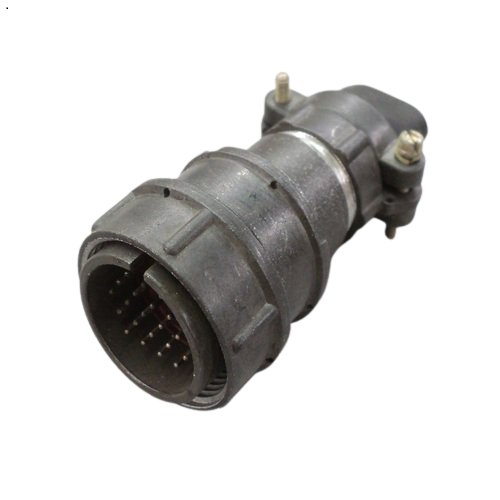

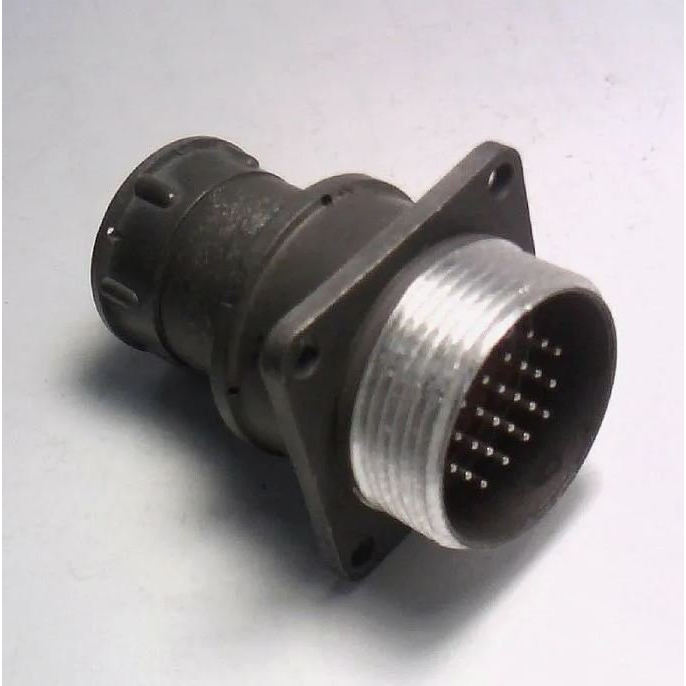

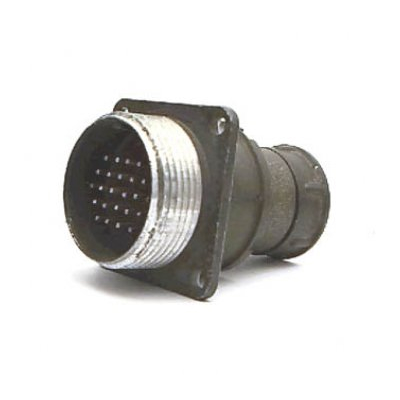

2РМ27БПЭ24Ш1В1 «5» — это российский низкочастотный цилиндрический соединитель (разъём) из серии 2РМ, предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Обозначение «5» указывает на приёмку/категорию по техническим условиям (ГЕ0.364.126ТУ), применяемую для изделий с определённым уровнем контроля и качества.

Основные характеристики

• Тип: негерметичный цилиндрический соединитель, блочная (приборная) вилка с прямым патрубком для экранированного кабеля.

• Количество контактов: 24, сочетание контактов «1» (условно‑типовая схема разводки).

• Токовая нагрузка: до 5 А на один контакт, до 100 А суммарно на весь соединитель.

• Напряжение: максимальное рабочее напряжение постоянного или амплитудное переменного — порядка 560–700 В.

Электрические и механические параметры

• Сопротивление контактов — не более 5 мОм, что обеспечивает низкие потери и нагрев.

• Ёмкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм.

• Электрическая прочность изоляции — порядка 1850 В, что позволяет работать при повышенных напряжениях и импульсных перегрузках.

Условия эксплуатации и надёжность

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150‑69 (умеренный и холодный климат, внутренний монтаж).

• Диапазон рабочих температур: примерно от −60 до +100 °C, с сохранением работоспособности при повышенной влажности до 98% при +25…+40 °C.

• Механический ресурс: до 500 сочленений‑расчленений, минимальная наработка порядка 1000–5000 часов, срок сохраняемости не менее 15 лет.

Особенности конструкции

• Корпус и патрубок рассчитаны под экранированный кабель с резьбовой гайкой для экранированного кабеля, что обеспечивает электромагнитную защиту линии.

• Контакты обычно выполняются с серебряным покрытием, что снижает переходное сопротивление и улучшает стабильность контакта.
