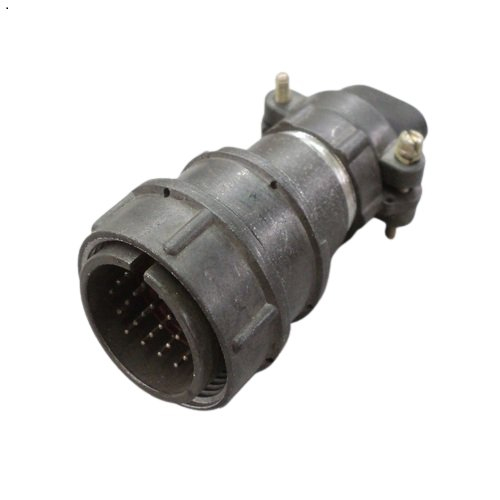

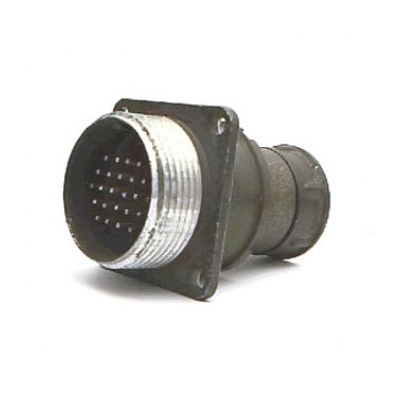

2РМ27БПЭ24Ш1В1 «5» — это цилиндрический низкочастотный негерметичный разъём (вилка блочная) серии 2РМ, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Соединитель имеет 24 контакта диаметром 1 мм с токовой нагрузкой 5 А на одиночный контакт и суммарно до 100 А на весь разъём, максимальное рабочее напряжение — 560–700 В. Сопротивление контактов — не более 5 мОм, ёмкость между ними — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 1850 В. Хвостовики контактов подходят для проводов сечением 0,5 мм².

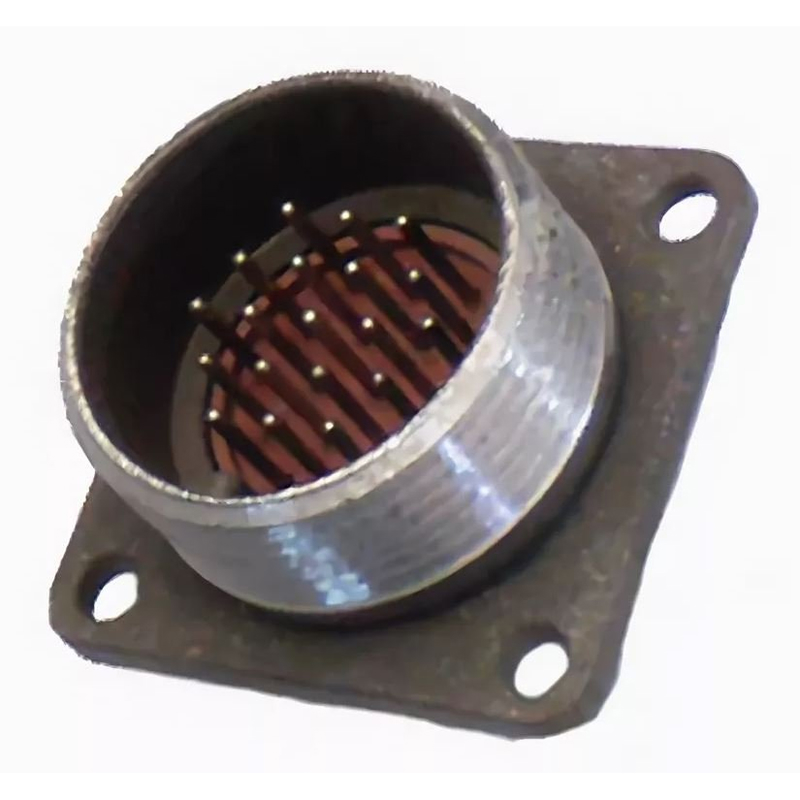

Изделие выполнено в блочном (приборном) корпусе размером 27 с прямым патрубком и гайкой для экранированного кабеля, покрытие контактов — серебро, теплостойкость до +100 °С.

Условия эксплуатации

Работает при температурах от -60 °С до +100 °С (смена до +180 °С), влажности до 98% при +25 °С, атмосферном давлении от 133,32·10^{-12} Па до 506 кПа. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 490 м/с², линейное ускорение 2000 м/с², воздействие озона, росы, инея. Климатическое исполнение — УХЛ2.1.

Надёжность

Минимальная наработка — 5000 ч, число сочленений-расчленений — 500, усилие расчленения — до 196,2 Н, срок сохраняемости — 15 лет. Приёмка «5» по ТУ ГЕ0.364.126ТУ.
