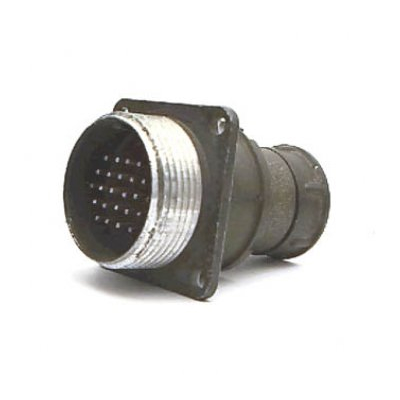

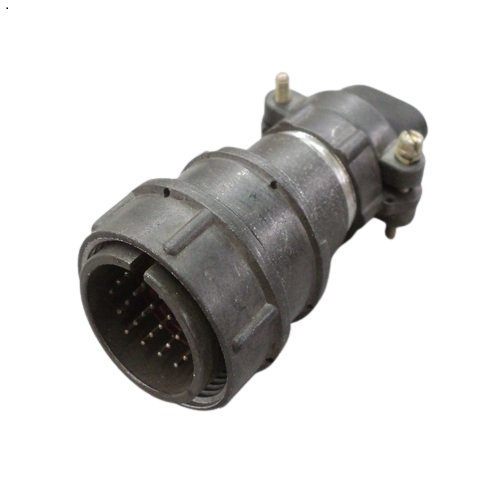

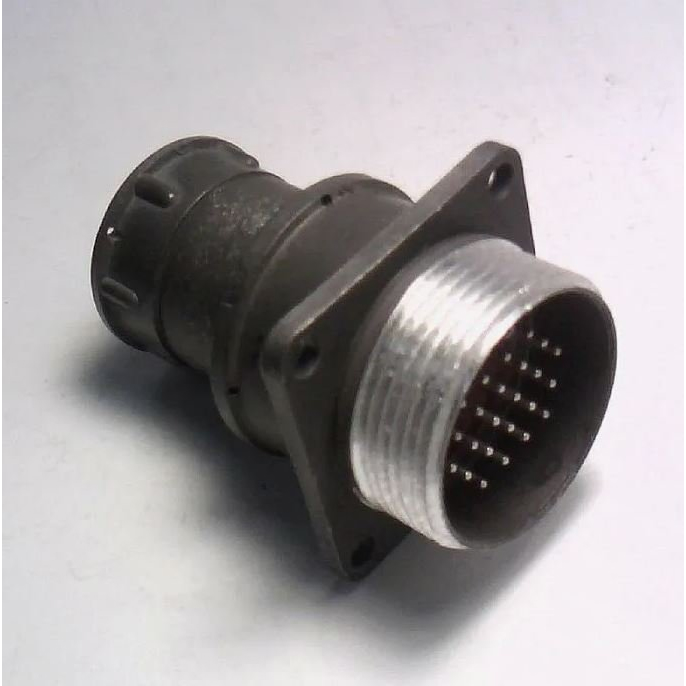

Соединитель 2РМ27БПЭ24Ш1В1 «5» — это цилиндрический низкочастотный негерметичный разъём серии 2РМ, предназначенный для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Обозначение и конструкция

• «2РМ» − тип соединителя (цилиндрический низкочастотный, российская серия).

• «27» − условный размер корпуса (диаметр фланца/гайки).

• «Б» − блочный (приборный) корпус, рассчитанный на монтаж на панель или в корпус изделия.

• «П» − патрубок для кабеля; «Э» − гайка для экранированного кабеля.

• «24» − количество контактов в соединителе.

• «Ш» − контактная часть (штыревая часть, то есть вилка).

• «1» − номер сочетания контактов (схема разводки).

• «В» − вид покрытия контактов (серебро).

• «1» − часть соединителя (обычно вилка).

• «5» − приёмка по ТУ ГЕ0.364.126ТУ, указывает на группу качества и контроля.

Электрические параметры

• Максимальный ток на один контакт: до 5 А.

• Суммарный ток на соединитель: до 100 А.

• Максимальное рабочее напряжение: порядка 560–700 В постоянного / амплитудного переменного тока.

• Сопротивление контактов: не более 5 мОм.

• Емкость между соседними контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Электрическая прочность изоляции: порядка 1850 В.

Условия эксплуатации и механика

• Климатическое исполнение: УХЛ2.1 (умеренный и холодный климат, внутренний монтаж) по ГОСТ 15150‑69.

• Рабочий диапазон температур окружающей среды: примерно от −60 °C до +100 °C.

• Повышенная влажность: до 98% при температуре порядка +25…+40 °C.

• Устойчивость к вибрации: рассчитан до сотен м/с² в диапазоне частот 1–5000 Гц.

• Количество сочленений–расчленений: не менее 500 циклов.

• Минимальный срок сохраняемости: порядка 15 лет.

Применение

Разъём 2РМ27БПЭ24Ш1В1 «5» применяется в радиоэлектронной аппаратуре, промышленных и военных системах, где требуется надёжное соединение с защитой экрана кабеля и устойчивость к вибрациям, перепадам температур и повышенной влажности. Как правило, используется во внутреннем монтаже радиостанций, измерительных приборов, систем управления и аналогичной техники.
