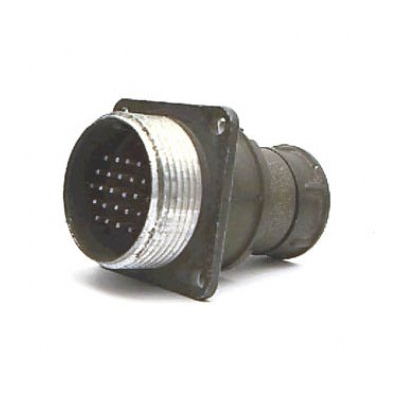

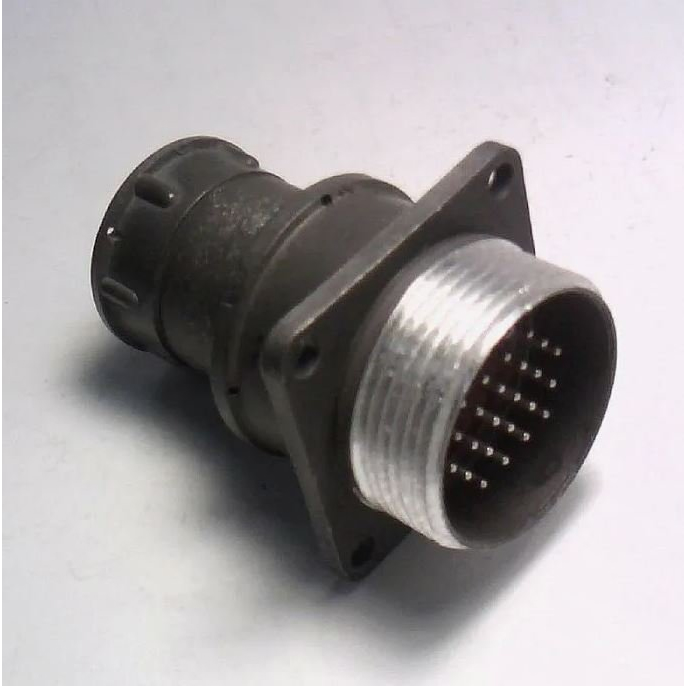

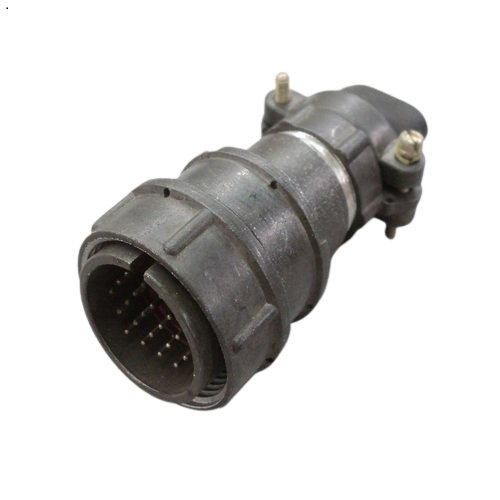

2РМ27БПЭ24Ш1В1 «5» — это специализированный цилиндрический низкочастотный негерметичный соединитель семейства «2РМ» с обозначением приёмки «5», предназначен для внутреннего (объемного) монтажа в радиоэлектронной аппаратуре общего и военного назначения.

Назначение и конструкция

Соединитель относится к типу «вилка блочная» (приборная) с прямым патрубком и гайкой для экранированного кабеля, рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц.
Используется для межблочного соединения и подключения кабелей в приборах умеренного и холодного климата (УХЛ2.1 по ГОСТ 15150‑69).

Электрические параметры

• Количество контактов: 24.

• Максимальный ток на один контакт: до 5 А.

• Максимальное рабочее напряжение постоянного тока (или амплитудное переменного): до примерно 560–700 В.

• Электрическая прочность изоляции: порядка 1850 В.

• Сопротивление контакта: не более 5 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механические и климатические характеристики

Соединитель имеет резьбовую фиксацию сочлененного положения, усилие расчленения — не более примерно 196,2 Н (порядка 20 кгс).
Допускает воздействие синусоидальной вибрации (до ~490 м/с²), линейных перегрузок порядка 2000 м/с² и рабочих температур от –60 до +100 °C (в ряде источников приводится верхний предел +180 °C как предельный по теплостойкости).

Качество и срок службы

Изделие изготавливается по специнструкции ГЕ0.364.126ТУ для приёмки «5», что соответствует более высокой категории качества и надежности по сравнению с базовой приёмкой «1».
Число гарантированных сочленений–расчленений — около 500, минимальная наработка — от 1000 до 5000 ч (разные источники), срок сохраняемости — не менее 15 лет.
