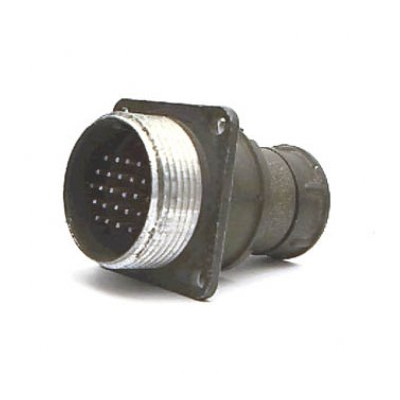

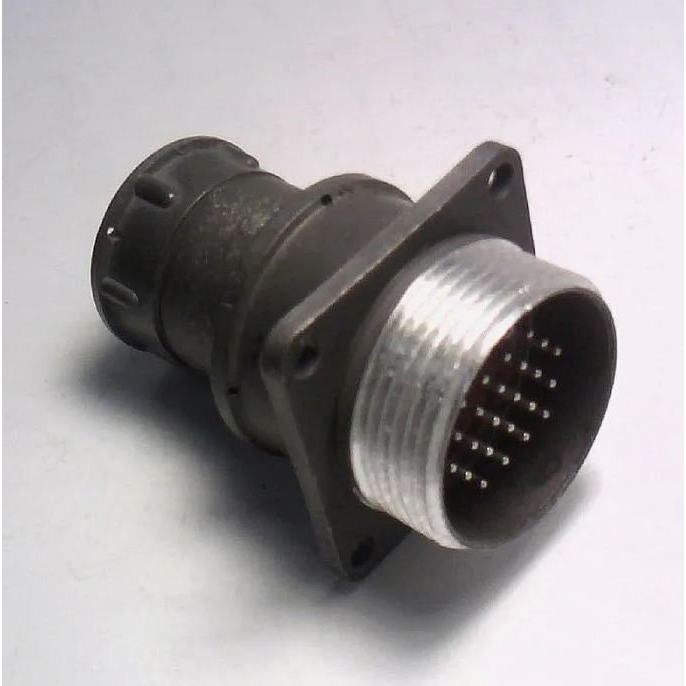

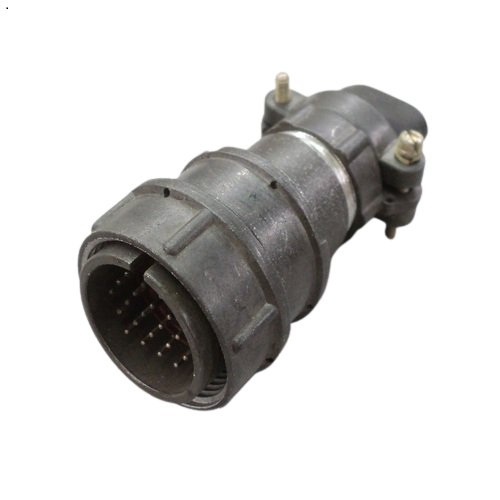

2РМ27БПЭ24Ш1В1 «5» — это российский цилиндрический низкочастотный негерметичный соединитель семейства 2РМ, выпускаемый по приёмке «5» (ГЕ0.364.126ТУ). Он предназначен для соединения цепей постоянного и переменного тока частотой до 3 МГц в аппаратуре общего и специального назначения.

Основные параметры

• Тип соединителя: 2РМ, низкочастотный, негерметичный, с резьбовым фиксатором.

• Условный размер корпуса: 27, корпус блочный (приборный), патрубок прямой, гайка под экранированный кабель.

• Количество контактов: 24, сочетание контактов «1», контактная часть с покрытием серебром.

Электрические характеристики

• Токовая нагрузка на один контакт: до 5 А, суммарная на соединитель — до 100 А.

• Максимальное рабочее напряжение (постоянное или амплитудное переменного): порядка 560–700 В.

• Сопротивление контактов: не более 5 мОм, сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — не более 6 пФ.

Эксплуатационный режим и климатика

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150‑69, предполагает использование в условиях умеренного и холодного климата при внутреннем монтаже.

• Диапазон рабочих температур окружающей среды: примерно от −60 до +100 °C (в зависимости от конкретной модификации и ТУ).

• Прочность изоляции: электрическая прочность порядка 1850 В, минимальная наработка — не менее 1000 часов, число сочленений‑расчленений — до 500 циклов.

Применение и особенности

Соединитель 2РМ27БПЭ24Ш1В1 «5» используется в блоковой и приборной аппаратуре, где требуется надёжное многоконтактное соединение с экранированным кабелем и повышенной стойкостью к вибрации, влажности и температурным перепадам. Благодаря блочному корпусу и серебряному покрытию контактов обеспечивается низкое переходное сопротивление и хорошая антикоррозионная стойкость в течение гарантированного срока сохраняемости порядка 15 лет.
