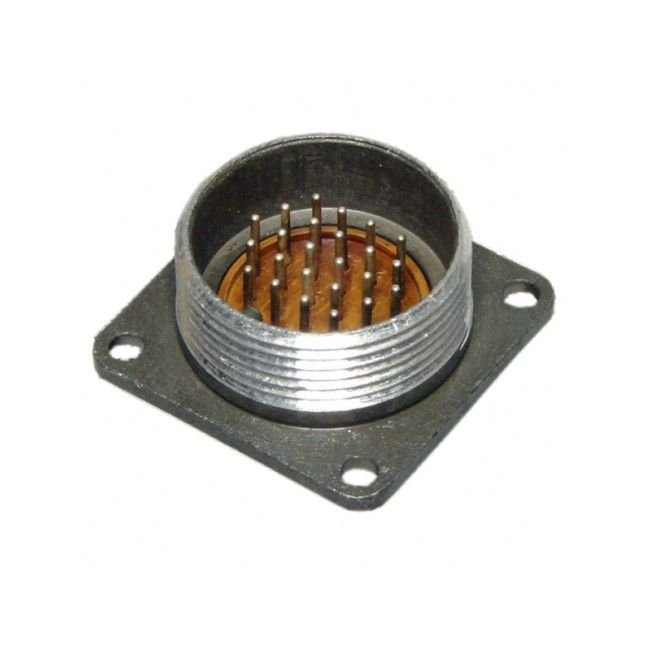

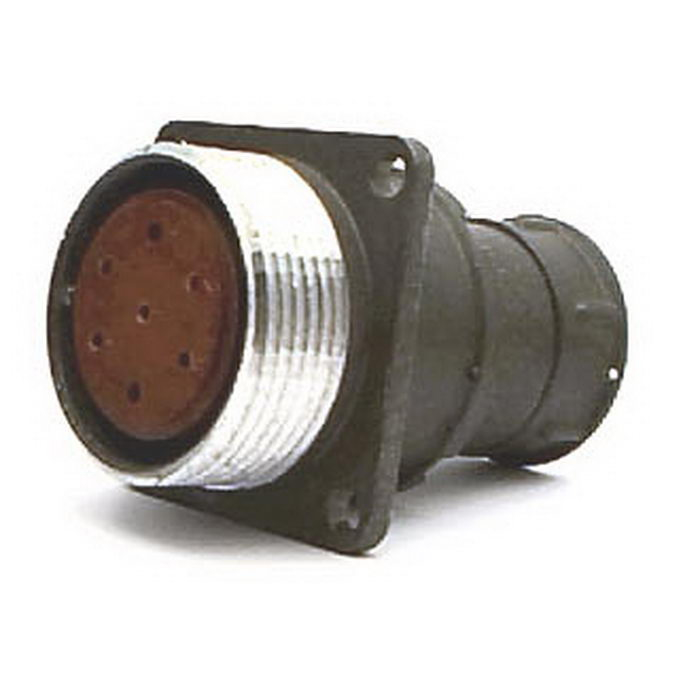

Назначение соединителя 2РМ27БПЭ24Ш1В1

Соединитель 2РМ27БПЭ24Ш1В1 относится к серии цилиндрических низкочастотных соединителей 2РМ и представляет собой блочную (приборную) вилку. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения, обеспечивая надёжное электрическое соединение между отдельными компонентами устройств.

Блочное исполнение корпуса означает, что вилка монтируется непосредственно на приборной панели или в корпусе блока, а не на кабеле. Прямой патрубок с гайкой для экранированного кабеля позволяет подключать экранированный провод и сохранять целостность экрана, что важно при работе в условиях электромагнитных помех.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМ27БПЭ24Ш1В1 содержит полную информацию о конструкции изделия. Ниже приведены подтверждённые характеристики, соответствующие каждой позиции обозначения.

• Тип соединителя — 2РМ, серия цилиндрических низкочастотных соединителей.
• Условный размер корпуса — 27 мм (диаметр посадочного отверстия).
• Вид корпуса — блочный (приборный), то есть предназначенный для установки на блок или панель.
• Вид патрубка — прямой.
• Гайка патрубка — для экранированного кабеля.
• Количество контактов — 24.
• Часть соединителя — вилка (обозначение Ш).
• Обозначение сочетания контактов — все контакты диаметром 1 мм.
• Покрытие контактов — серебро (обозначение В).

Таким образом, 2РМ27БПЭ24Ш1В1 — это 24-контактная блочная вилка с прямым патрубком под экранированный кабель и серебряным покрытием контактов. Для сочленения требуется ответная часть — соответствующая розетка серии 2РМ с корпусом 27 мм и 24 контактами.

Технические характеристики

Электрические параметры соединителя определяют области его применения и допустимые режимы работы.

• Максимальное рабочее напряжение — до 560 В; некоторые источники указывают значение до 700 В.
• Токовая нагрузка на одиночный контакт — до 5 А.
• Суммарная токовая нагрузка на весь разъём — до 100 А.
• Сопротивление изоляции — не менее 5000 МОм; в отдельных источниках приводится значение до 10000 МОм.
• Диаметр контактов — 1 мм.
• Частотный диапазон коммутируемых цепей — до 3 МГц.

Обратите внимание: значения максимального рабочего напряжения, сопротивления изоляции и суммарного тока в разных источниках отличаются, поэтому при проектировании следует ориентироваться на требования конкретного изделия и сопроводительную документацию.

Условия эксплуатации и ресурс

Соединители серии 2РМ рассчитаны на работу в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие выдерживает повышенную влажность воздуха и механические удары, что позволяет применять его как при внутреннем, так и при наружном монтаже в различных климатических условиях.

• Минимальная наработка — 5000 часов.
• Количество сочленений-расчленений — до 500 раз.
• Теплостойкость — до плюс 100 градусов Цельсия.

Применение и порядок подключения

Разъёмы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они обеспечивают надёжную связь между различными компонентами электронных устройств, применяются при внутреннем и наружном монтаже, в том числе в составе экранированных кабельных сборок благодаря гайке патрубка под экранированный кабель.

Для подключения необходимо использовать соответствующую розетку серии 2РМ с условным размером корпуса 27 мм и 24 контактами диаметром 1 мм. Монтаж вилки производится на приборной панели или в корпусе блока через посадочное отверстие диаметром 27 мм. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при многократных сочленениях.
