2РМ27БПЭ24Г1В1

Цена:

900 ₽

Технические характеристики

2РМ27БПЭ24Г1В1

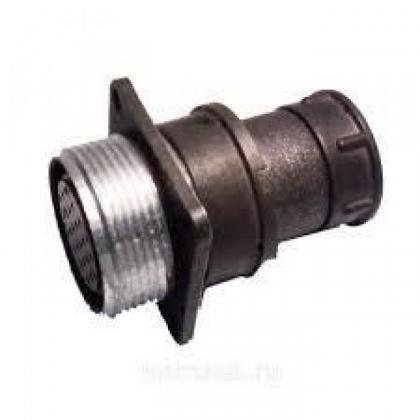

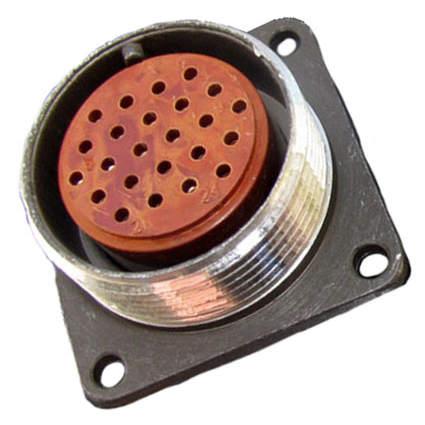

2РМ27БПЭ24Г1В1 — это электрический низкочастотный цилиндрический разъём (розетка) из серии 2РМ, предназначенный для соединения в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Он имеет блочный (приборный) корпус с диаметром посадочного отверстия 27 мм и 24 контакта диаметром 1 мм с цилиндрической формой. Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на контакт — до 7–8 А, сопротивление изоляции — не менее 1000 МОм. Разъём выдерживает до 500 сочленений-расчленений, работает в диапазоне температур от -60 до +100 °C (смена до +150 °C), наработка — минимум 5000 часов.

Конструкция и монтаж

Сочленение резьбовое (D1 — М27×1, D2 — М35×1), поляризация — одношпоночная, патрубок прямой (П), экранированный (Э), контакты извлекаемые с монтажом методом обжимки. Покрытие контактов — серебро (В) или золото, габаритные размеры: Lmax — 25 мм, А — 17 мм, В — 24 мм.

Условия эксплуатации

Разъём устойчив к вибрациям (1–1000 Гц, до 490 м/с²), ударам (до 5000 м/с²), линейным нагрузкам (до 2000 м/с²), повышенной влажности (до 98%), пониженному давлению (133 Па) и другим факторам, включая влажное тепло, иней, соляной туман. Срок сохраняемости — 15–25 лет, климатическое исполнение — В.

Описание

Назначение разъёма 2РМ27БПЭ24Г1В1

2РМ27БПЭ24Г1В1 — электрический низкочастотный цилиндрический разъём (розетка) серии 2РМ, предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется надёжная коммутация при воздействии вибраций, ударных нагрузок, перепадов температуры и повышенной влажности.

Разъём относится к категории блочных (приборных) соединителей, то есть устанавливается непосредственно на корпус прибора или блока аппаратуры. Артикул товара — 552, категория — 2РМ.

Основные технические характеристики

Тип: розетка низкочастотная цилиндрическая серии 2РМ.
Корпус: блочный (приборный), диаметр посадочного отверстия 27 мм.
Количество контактов: 24.
Диаметр контактов: 1 мм, форма контактов цилиндрическая.
Максимальное рабочее напряжение: до 560 В.
Токовая нагрузка на контакт: до 7–8 А.
Сопротивление изоляции: не менее 1000 МОм.
Ресурс сочленений-расчленений: до 500 сочленений.
Наработка: не менее 5000 часов.
Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия, кратковременно (смена) до плюс 150 градусов Цельсия.

Конструкция и монтаж

Сочленение разъёма резьбовое: по одному присоединительному размеру резьба М27 на 1, по другому — М35 на 1. Поляризация одношпоночная, что исключает неправильное соединение ответных частей. Патрубок прямой (обозначение П), исполнение экранированное (обозначение Э).

Контакты извлекаемые, монтаж проводников выполняется методом обжимки. Покрытие контактов — серебро (обозначение В) или золото. Габаритные размеры: максимальная длина 25 мм, размер А — 17 мм, размер В — 24 мм.

Условия эксплуатации

Разъём устойчив к воздействию вибраций в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате, к ударам с ускорением до 5000 метров на секунду в квадрате и к линейным нагрузкам с ускорением до 2000 метров на секунду в квадрате.

Изделие сохраняет работоспособность при повышенной влажности до 98 процентов, при пониженном атмосферном давлении до 133 Па, а также при воздействии влажного тепла, инея и соляного тумана.

Срок сохраняемости составляет от 15 до 25 лет. Климатическое исполнение — В.

Область применения

Разъём 2РМ27БПЭ24Г1В1 применяется в составе радиоэлектронной и радиотехнической аппаратуры, блоков и приборов, эксплуатируемых в жёстких климатических и механических условиях. Экран��рованное исполнение и обжимной монтаж контактов делают его пригодным для ответственных соединений, где важны стабильность переходного сопротивления и стойкость к внешним воздействующим факторам.
