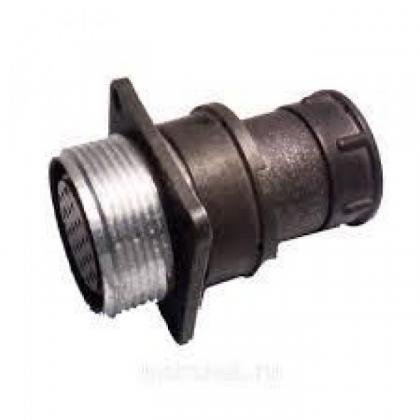

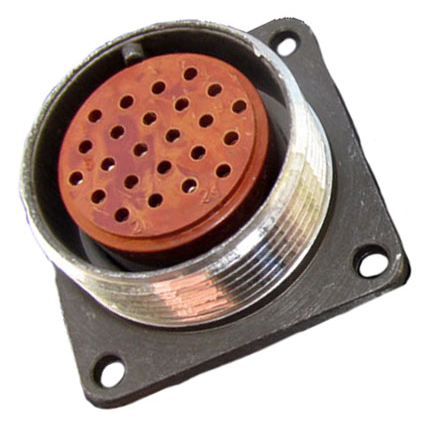

Назначение соединителя 2РМ27БПЭ24Г1В1

Соединитель 2РМ27БПЭ24Г1В1 относится к серии цилиндрических низкочастотных негерметичных электрических соединителей типа 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В, при этом максимальное рабочее напряжение для данного типа соединителя составляет 560 В. Соединитель применяется в узлах и блоках радиоэлектронной и радиотехнической аппаратуры специального и общего назначения.

Конструктивно соединители серии 2РМ состоят из двух частей — вилки и розетки, которые могут быть выполнены как в блочном (приборном), так и в кабельном исполнении. Модель 2РМ27БПЭ24Г1В1 имеет блочный (приборный) корпус, то есть устанавливается непосредственно на прибор, блок или панель.

Подтверждённые технические характеристики

• Количество контактов — 24.
• Вид корпуса — блочный (приборный).
• Сочленение — резьбовое.
• Патрубок — прямой с гайкой для экранированного кабеля.
• Диаметр посадочного отверстия — 27 миллиметров.
• Диаметр контактов — 1 миллиметр.
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на одиночный контакт — 5 А, максимальная суммарная нагрузка на соединитель — 100 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В.
• Покрытие контактов — серебро или золото.
• Метод монтажа — обжимка.
• Поляризация корпусов — одношпоночная.

Токовая нагрузка на контакт зависит от диаметра применяемого провода. Указанные значения сопротивления контактов, сопротивления изоляции и электрической прочности изоляции характеризуют электрические параметры соединителя в нормальных условиях эксплуатации.

Условия эксплуатации

Соединитель 2РМ27БПЭ24Г1В1 рассчитан на работу в широком диапазоне климатических и механических воздействий, что определяет его применение в ответственной аппаратуре.

Температурный режим и влажность

Рабочая температура окружающей среды — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Соединители могут эксплуатироваться при повышенной относительной влажности воздуха до 98 процентов при температуре плюс 25 градусов Цельсия.

Вибрационные и ударные нагрузки

Изделие выдерживает синусоидальную вибрацию с диапазоном частот от 1 Гц до 5000 Гц и амплитудой ускорения до 490 метров на секунду в квадрате. Также соединитель способен выдерживать механические удары: одиночные с пиковым ускорением до 5000 метров на секунду в квадрате и многократные с пиковым ускорением до 1000 метров на секунду в квадрате.

Атмосферное давление

Соединитель сохраняет работоспособность при пониженном атмосферном давлении — вплоть до значений порядка 50,6 паскаля, что соответствует условиям высотной эксплуатации.

Применение и особенности конструкции

Благодаря блочному (приборному) исполнению и резьбовому сочленению соединитель 2РМ27БПЭ24Г1В1 обеспечивает надёжное механическое соединение и стабильный электрический контакт при воздействии вибрации и ударов. Прямой патрубок с гайкой предназначен для подключения экранированного кабеля, что важно при работе в условиях электромагнитных помех.

Одношпоночная поляризация корпусов исключает неправильное сочленение ответных частей. Контакты с серебряным или золотым покрытием и обжимной метод монтажа позволяют получать долговечное соединение с малым переходным сопротивлением — не более 5 мОм. Высокое сопротивление изоляции (не менее 5000 МОм) и электрическая прочность изоляции 1850 В обеспечивают безопасную работу в цепях с напряжением до 560 В.

Соединитель применяется в составе узлов и блоков радиоэлектронной аппаратуры, где требуется коммутация до 24 цепей с током до 5 А на контакт. Изделие относится к негерметичным соединителям, поэтому при эксплуатации следует учитывать условия окружающей среды в пределах указанных значений влажности, температуры, давления и механических нагрузок.
