Назначение соединителя 2РМ27Б7Ш2В1В

2РМ27Б7Ш2В1В — это электрический цилиндрический негерметичный соединитель низкочастотного тока из серии 2РМ(Т). Изделие предназначено для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Соединитель обеспечивает коммутацию общих электрических цепей переменного и постоянного тока с рабочей частотой до 3 МГц.

Конструкция относится к блочным (приборным) соединителям, то есть рассчитана на установку непосредственно на корпус прибора или блока аппаратуры. Резьбовое соединение частей обеспечивает механическую фиксацию и стабильный электрический контакт при эксплуатации в условиях вибраций и ударных нагрузок.

Расшифровка обозначения

Маркировка 2РМ27Б7Ш2В1В построена по индексам, каждый из которых описывает конкретную характеристику изделия:

• 2РМ — тип соединителя, низкочастотный цилиндрический соединитель серии 2РМ(Т);
• 27 — условный размер корпуса, диаметр посадочного отверстия 27 мм;
• Б — блочный (приборный) корпус;
• 7 — количество контактов;
• Ш — вилка;
• 2 — сочетание контактов диаметром 1 мм и 1,5 мм;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до +100 °С;
• В — всеклиматическое исполнение.

Технические характеристики

Максимальное рабочее напряжение соединителя достигает 560–700 В. Токовая нагрузка на контакт диаметром 1 мм составляет до 8 А, на контакт диаметром 1,5 мм — до 16 А, суммарная токовая нагрузка на соединитель — до 60 А.

Сопротивление изоляции — не менее 1000 МОм. Рабочий диапазон температур — от минус 60 до плюс 100 °С, допускается смена температуры до плюс 150 °С. Ресурс изделия — 500 сочленений и расчленений, наработка — 5000 часов.

Соединитель устойчив к механическим воздействиям:

• вибрации в диапазоне от 1 до 1000 Гц с ускорением до 50 g;
• удары с ускорением до 500 g;
• линейные нагрузки с ускорением до 200 g.

Особенности исполнения

Контакты выполнены на обжимку, что обеспечивает надёжное и технологичное присоединение проводов. Покрытие контактов — серебряное. Исполнение — всеклиматическое, тропикоустойчивое, что допускает применение в условиях повышенной влажности и других неблагоприятных климатических факторах. Корпус негерметичный.

Применение

Соединитель 2РМ27Б7Ш2В1В применяется в общих электрических цепях переменного и постоянного тока с частотой до 3 МГц. Его используют в радиоэлектронной и радиотехнической аппаратуре, где требуется блочное подключение кабельных сборок к прибору с механической фиксацией резьбовым соединением.

Благодаря стойкости к вибрациям, ударам и линейным перегрузкам изделие подходит для аппаратуры, работающей в подвижных и нагруженных условиях. Всеклиматическое исполнение и тропикоустойчивость позволяют эксплуатировать соединитель в широком диапазоне температур от минус 60 до плюс 100 °С.

Комплектация и совместимость

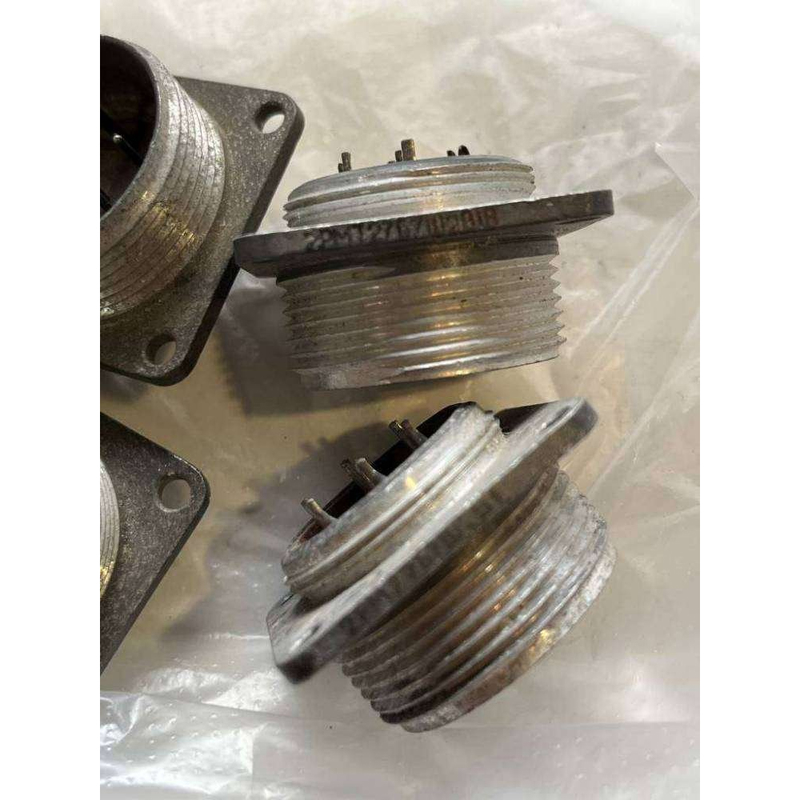

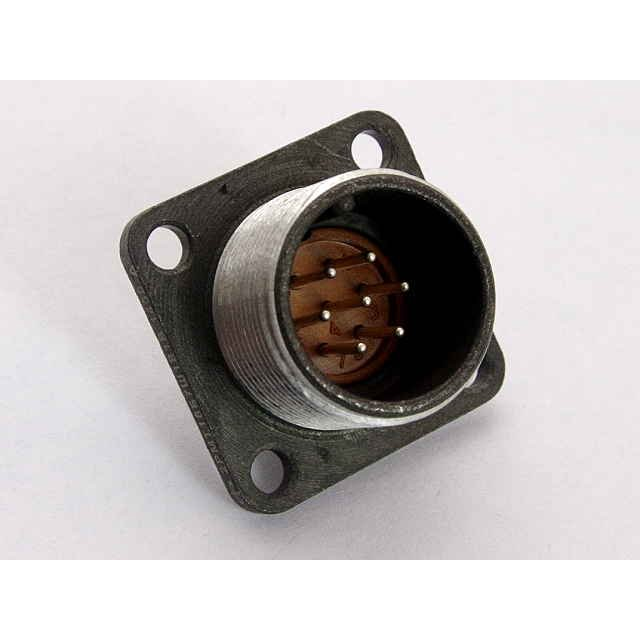

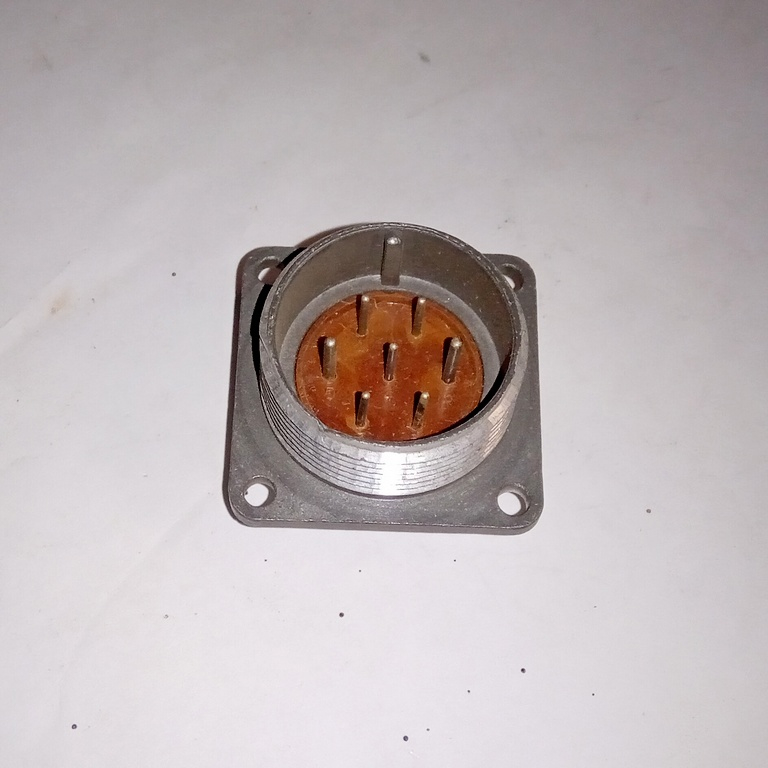

Соединитель представляет собой вилку с семью контактами и блочным корпусом. Данные о комплектации, стране производства, сертификатах, стандартах и гарантии в предоставленных сведениях отсутствуют, поэтому не указываются. Совместимость определяется типом соединителя, размером корпуса 27 мм, числом контактов и сочетанием контактов диаметром 1 мм и 1,5 мм.
