Назначение и область применения

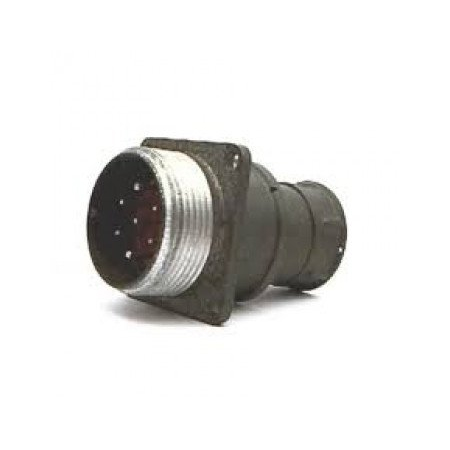

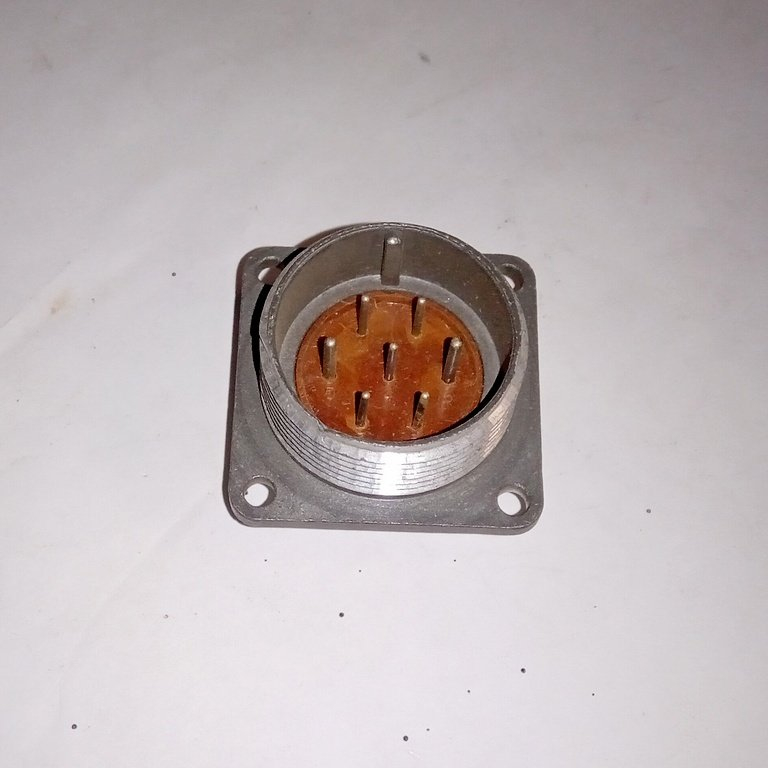

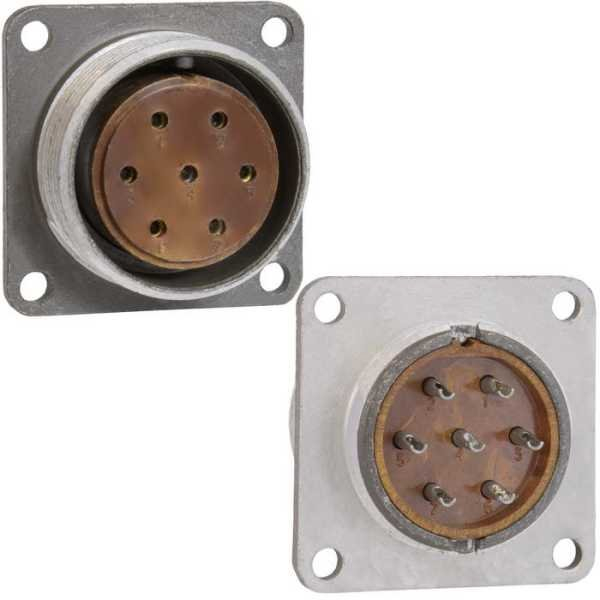

Вилка блочная 2РМ27Б7Ш2В1 представляет собой приборный разъём из серии 2РМ, разработанный для соединения электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие ориентировано на внутренний объёмный монтаж и устанавливается непосредственно на корпуса электрорадиотехнических устройств, щитов и блоков управления. Благодаря резьбовому сочленению обеспечивается надёжная фиксация ответной части, что исключает самопроизвольное разъединение при вибрационных и механических нагрузках.

Разъём широко применяется в промышленной электронике, контрольно-измерительной аппаратуре, системах автоматизации и телекоммуникационном оборудовании. Условный размер корпуса 27 мм позволяет размещать соединитель в стандартных посадочных отверстиях приборных панелей, сохраняя при этом достаточное количество контактов для передачи сигналов и питания.

Расшифровка условного обозначения

Маркировка 2РМ27Б7Ш2В1 содержит полную информацию о конструктивных особенностях соединителя:

• 2РМ — тип соединителя: приборные разъёмы средней жёсткости;
• 27 — условный размер корпуса, посадочный диаметр 27 мм;
• Б — блочный (приборный) тип корпуса;
• 7 — количество контактов: 7 шт.;
• Ш — шпоночная поляризация, одношпоночная;
• 2 — группа монтажных размеров №2;
• В1 — вид контактов: вилка, контактная часть.

Основные технические характеристики

Соединитель рассчитан на работу в умеренном и холодном климате (климатическое исполнение УХЛ) и относится к негерметичным разъёмам. Конструкция предусматривает вилочную приборную часть без патрубка или с прямыми и угловыми патрубками, что позволяет подбирать оптимальный вариант под конкретную схему монтажа.

Электрические параметры

• Токовая нагрузка на одиночный контакт диаметром 1 мм — до 8 А;
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм — до 16 А;
• Общая токовая нагрузка — до 60 А;
• Рабочее напряжение — до 560–700 В в зависимости от модификации;
• Сопротивление контактов — не более 5 Ом для контактов диаметром 1 мм и не более 2,5 Ом для контактов диаметром 1,5 мм;
• Сопротивление изоляции — не менее 1000–5000 МОм;
• Ёмкость между контактами — не более 6 пФ;
• Рабочая частота — до 3 МГц.

Механические параметры

• Вибрационная стойкость — синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до 490 м/с² (50 g);
• Сочленение — резьбовое;
• Поляризация — одношпоночная.

Материалы и конструктивные особенности

Контактные элементы разъёма изготавливаются с применением покрытий из золота, серебра или палладия, что обеспечивает низкое переходное сопротивление, устойчивость к окислению и длительный срок службы при многократных циклах сочленения и расчленения. Одношпоночная поляризация исключает вероятность неправильного соединения с ответной частью, защищая контакты от механических повреждений при монтаже.

Вилка 2РМ27Б7Ш2В1 предназначена для работы в паре с соответствующими кабельными розетками серии 2РМ27. Конструкция корпуса адаптирована для крепления на приборной панели с помощью резьбового кольца или фланца. Изделие сохраняет заявленные характеристики при эксплуатации в условиях повышенной вибрации и в широком диапазоне климатических воздействий, характерных для исполнения УХЛ.
