Назначение соединителя

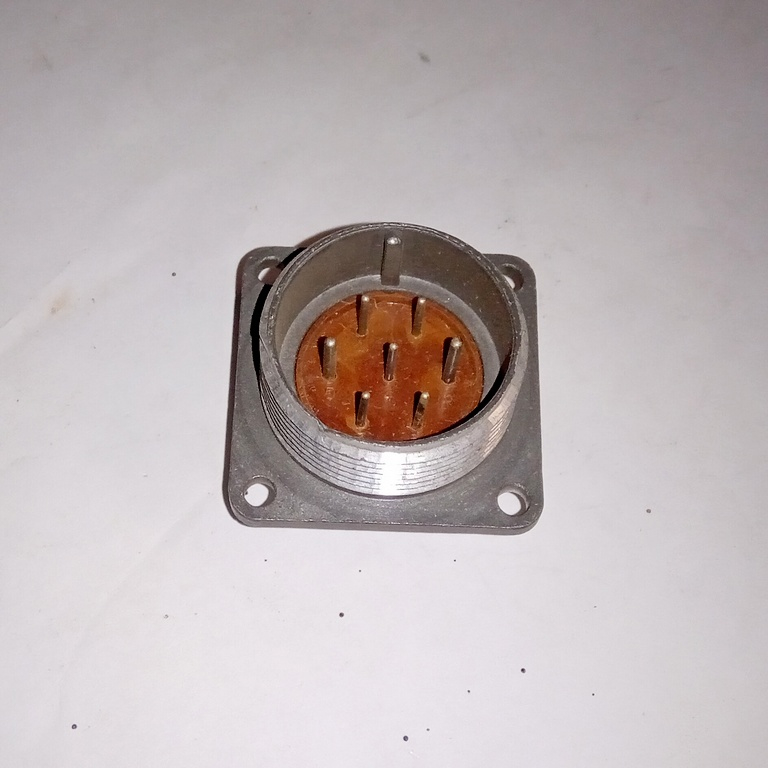

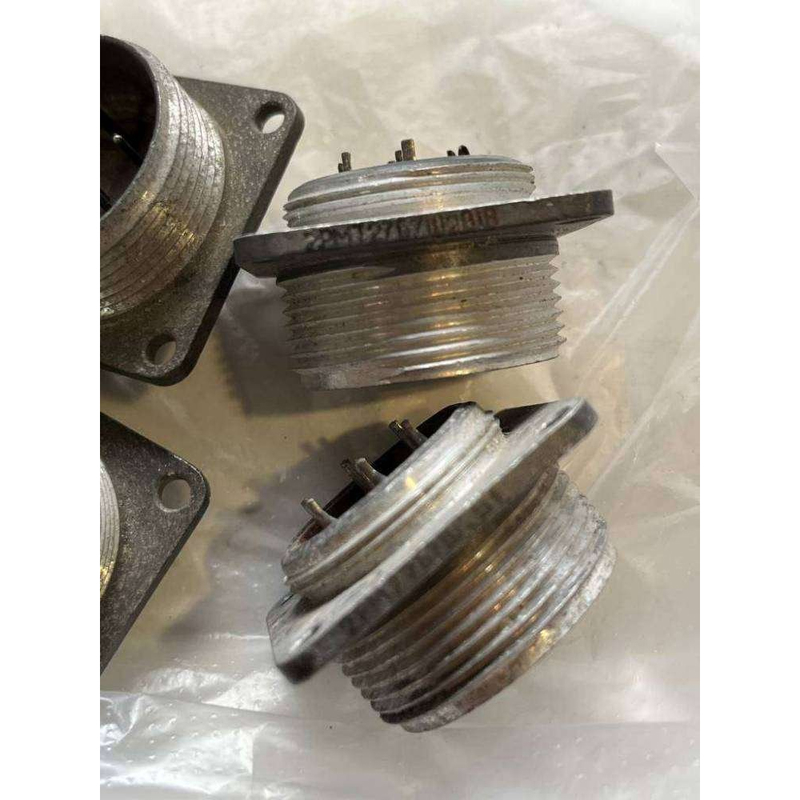

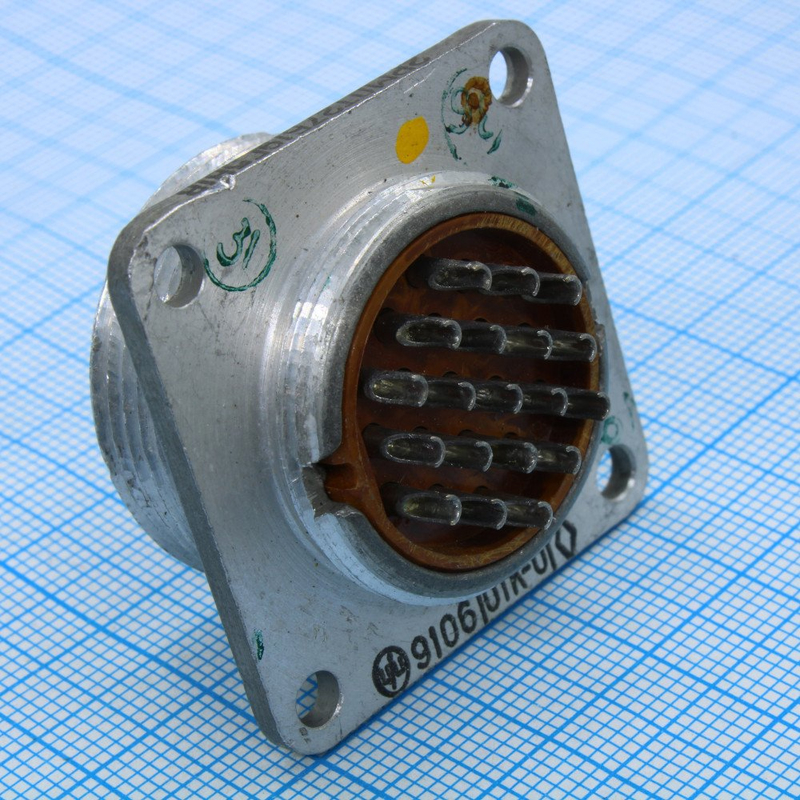

2РМ27Б7Ш2В1 — это вилка разъёма производства завода «Лтава», относящаяся к серии блочных приборных соединителей 2РМ. Изделие предназначено для электрического соединения проводников в составе приборов, блоков и устройств, где требуется компактная коммутация цепей с повышенными требованиями к надёжности контакта и стойкости к внешним воздействиям.

Вилка применяется в составе разъёмного соединения совместно с ответной частью серии 2РМ соответствующего типоразмера. Блочный приборный корпус рассчитан на установку в аппаратуре, работающей в условиях вибраций, ударных нагрузок и перепадов температуры, что делает её пригодной как для стационарной, так и для подвижной техники.

Расшифровка условного обозначения

Маркировка 2РМ27Б7Ш2В1 построена по принятой для серии схеме и содержит полную информацию о конструкции и исполнении изделия:

• 2РМ — тип соединителя;
• 27 — условный размер корпуса;
• Б — блочный приборный корпус;
• 7 — количество контактов;
• Ш — вилка;
• 2 — сочетание контактов диаметром 1 миллиметр и 1,5 миллиметра;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до +100 градусов Цельсия.

Таким образом, обозначение позволяет без обращения к дополнительной документации определить тип корпуса, число и характер контактов, а также температурный класс изделия.

Подтверждённые технические особенности

Соединитель рассчитан на рабочее напряжение до 560–700 вольт и суммарный ток до 60 ампер. Токовая нагрузка распределяется по контактам в зависимости от их диаметра: на одиночный контакт диаметром 1 миллиметр приходится 8 ампер, на контакт диаметром 1,5 миллиметра — 16 ампер.

Электрические параметры контактных пар нормированы: сопротивление контакта диаметром 1 миллиметр составляет не более 5 миллиом, контакта диаметром 1,5 миллиметра — не более 2,5 миллиома. Сопротивление изоляции — не менее 5000 мегаом, электрическая прочность — до 2300 вольт.

Изделие относится к всеклиматическому исполнению и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Подтверждена стойкость к механическим воздействиям:

• многократные удары с ускорением до 1000 метров на секунду в квадрате;
• одиночные удары с ускорением до 5000 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате.

Применение и монтаж

Вилка предназначена для подключения проводов сечением 0,5 квадратного миллиметра к контактам диаметром 1 миллиметр и проводов сечением 1 квадратный миллиметр к контактам диаметром 1,5 миллиметра. Такое сочетание позволяет в одном корпусе коммутировать как слаботочные сигнальные цепи, так и цепи с повышенной токовой нагрузкой.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при многократных сочленениях и снижает нагрев в местах контакта. Блочное исполнение корпуса упрощает крепление изделия на панели или в составе прибора.

Благодаря всеклиматическому исполнению и широкому температурному диапазону соединитель востребован в приборостроении, радиоэлектронной аппаратуре, промышленном оборудовании и транспортной технике, где предъявляются повышенные требования к вибро- и ударостойкости электрических соединений.

Краткие итоги

2РМ27Б7Ш2В1 от завода «Лтава» — семиконтактная вилка серии 2РМ с блочным приборным корпусом условного размера 27, комбинированными контактами диаметром 1 и 1,5 миллиметра с серебряным покрытием и теплостойкостью до плюс 100 градусов Цельсия. Изделие рассчитано на напряжение до 560–700 вольт, суммарный ток до 60 ампер и эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.
