Назначение разъема 2РМ27Б7Ш2В1

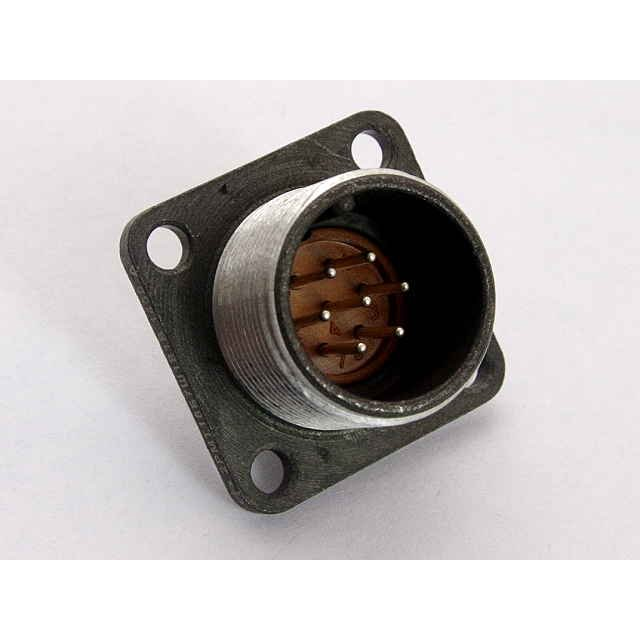

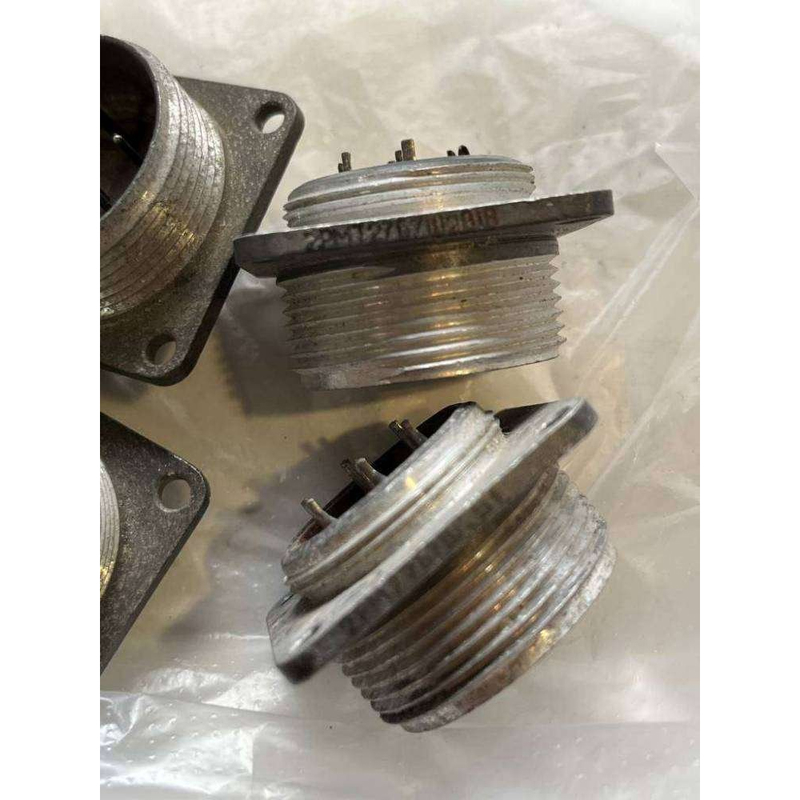

2РМ27Б7Ш2В1 — это блочная вилка производства завода «Элекон», предназначенная для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъем применяется при внутреннем объемном монтаже, то есть тогда, когда жгут или кабельная сборка прокладываются внутри корпуса прибора и требуют компактного приборного соединителя.

Изделие относится к серии 2РМ с условным размером корпуса 27 и блочным (приборным) типом исполнения. Такое сочетание делает вилку востребованной в блоках радиоэлектронной аппаратуры, пультах управления, измерительных и промышленных устройствах, где необходимо быстрое и надежное сочленение ответных частей.

Подтвержденные особенности конструкции

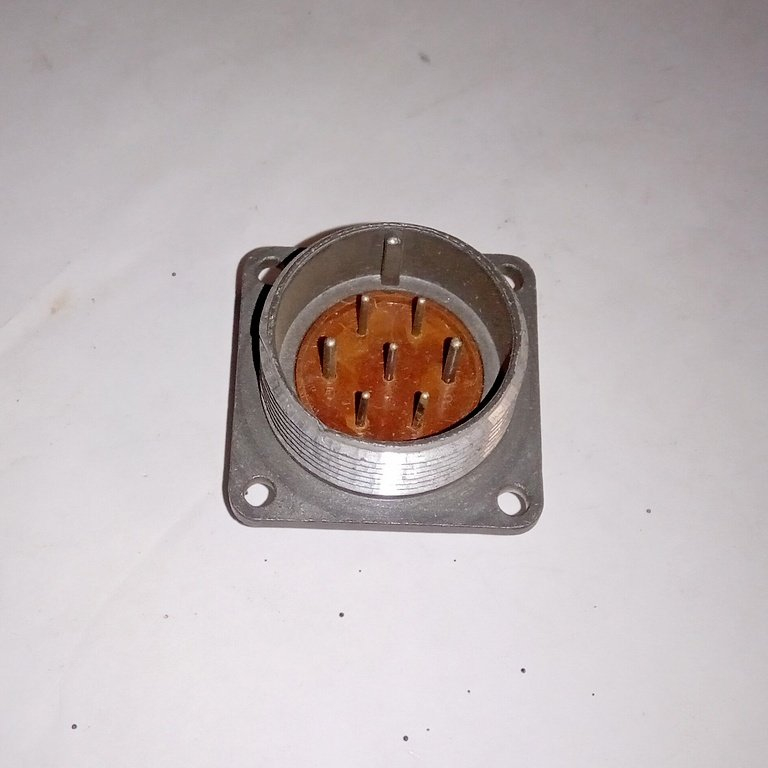

Вилка оснащена семью контактами двух диаметров — 1 мм и 1,5 мм, что позволяет подключать цепи с разной токовой нагрузкой в одном соединителе. Контакты имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильную стыковку.

• Токовая нагрузка на контакт: 8 А для диаметра 1 мм и 16 А для диаметра 1,5 мм.
• Максимальная суммарная нагрузка на соединитель: 60 А.
• Рабочее напряжение: до 700 В.
• Сопротивление контактов: не более 5 мОм для диаметра 1 мм и не более 2,5 мОм для диаметра 1,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: до 2300 В в нормальных условиях.
• Габариты: 36 на 36 на 25 мм, масса до 22 г.
• Срок службы: не менее 5000 часов при 500 циклах сочленения и расчленения.

Условия эксплуатации и устойчивость к воздействиям

Разъем рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия, с кратковременной сменой температуры до плюс 180 градусов. Допустимая влажность достигает 98 процентов при плюс 25 градусах. Изделие сохраняет работоспособность при пониженном давлении до 133 Па и при повышенном до 506 кПа.

Механическая стойкость подтверждена для многократных ударов с ускорением до 1000 метров на секунду в квадрате, одиночных ударов до 5000 метров на секунду в квадрате и линейного ускорения до 2000 метров на секунду в квадрате. Такие параметры позволяют применять вилку в аппаратуре, испытывающей вибрации и ударные нагрузки.

Монтаж и применение

Монтаж выполняется пайкой проводов сечением от 0,5 до 1 квадратного миллиметра. Резьбовое сочленение обеспечивает надежную фиксацию ответной части, а одношпоночная поляризация задает единственно верное положение при подключении. Вилка 2РМ27Б7Ш2В1 подходит для использования в составе кабельных сборок и приборных блоков, где требуется компактный многоcontactный соединитель с высокими электрическими и эксплуатационными характеристиками.
