Назначение разъёма 2РМ27Б7Ш2В1

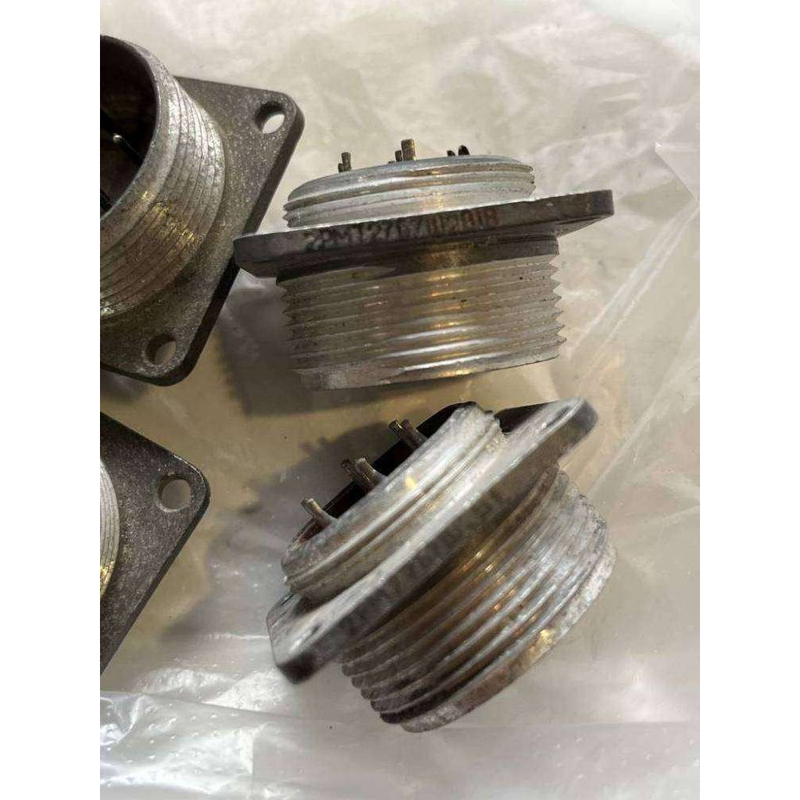

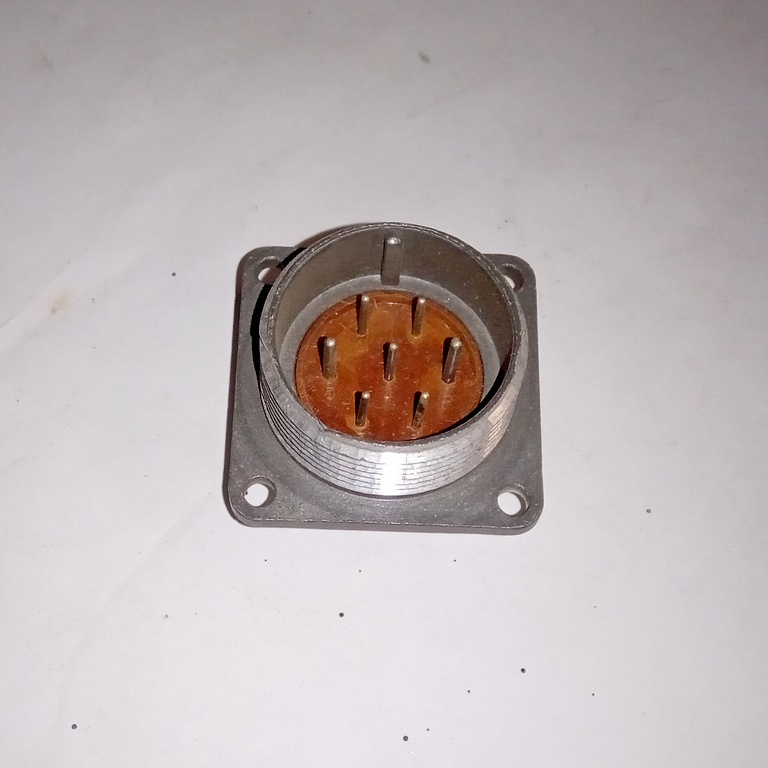

2РМ27Б7Ш2В1 — это низкочастотный цилиндрический негерметичный электрический соединитель, относящийся к серии 2РМ. Он применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция выполнена в блочном корпусе с условным размером 27 миллиметров.

Изделие представляет собой вилку с резьбовым сочленением и предназначено для создания надёжного разъёмного соединения в составе кабельных сборок и блоков аппаратуры. Благодаря негерметичному исполнению разъём подходит для работы внутри защищённых от влаги корпусов и отсеков, где не требуется полная герметизация стыка.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Количество контактов — 7.
• Тип контактов — вилка, обозначение Ш.
• Диаметры контактов — 1 миллиметр и 1,5 миллиметра.
• Покрытие контактов — серебро.
• Максимальное рабочее напряжение — до 700 вольт.
• Токовая нагрузка на контакт диаметром 1 миллиметр — до 8 ампер.
• Токовая нагрузка на контакт диаметром 1,5 миллиметра — до 16 ампер.
• Суммарная токовая нагрузка на соединитель — до 60 ампер.
• Сопротивление изоляции — не менее 5000 мегаом.
• Сопротивление контактов диаметром 1 миллиметр — не более 5 миллиом.
• Сопротивление контактов диаметром 1,5 миллиметра — не более 2,5 миллиом.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Тип сочленения — резьбовое.
• Минимальная наработка — 5000 часов.
• Количество сочленений и расчленений — до 500 раз.
• Срок сохраняемости — не менее 15 лет.

Особенности конструкции

Резьбовое сочленение обеспечивает механически прочное и стабильное соединение, устойчивое к вибрационным и ударным нагрузкам. Разные диаметры контактов позволяют в пределах одного соединителя коммутировать цепи с различной токовой нагрузкой, что удобно при компоновке блоков питания и сигнальных линий в одном жгуте.

Серебряное покрытие контактов снижает переходное сопротивление и способствует стабильной работе при длительной эксплуатации. Негерметичное исполнение упрощает конструкцию и обслуживание, а широкий температурный диапазон допускает применение в аппаратуре, работающей в тяжёлых климатических условиях.

Применение и совместимость

Разъёмы серии 2РМ, включая 2РМ27Б7Ш2В1, используются в различных электронных устройствах для обеспечения надёжных соединений. Они подходят для работы в условиях повышенной вибрации и механических ударов, что делает их пригодными для использования в сложных условиях эксплуатации.

Для соединения с вилкой 2РМ27Б7Ш2В1 используются соответствующие розетки, такие как 2РМ27К7Г2А1 или 2РМ27К7Г2В1. При подборе ответной части следует учитывать тип контактов, их количество и диаметры, а также способ монтажа, чтобы обеспечить правильное сочленение и требуемые электрические параметры цепи.

Условия эксплуатации и ресурс

Изделие рассчитано на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Минимальная наработка составляет 5000 часов, количество сочленений и расчленений — до 500 раз, а срок сохраняемости — не менее 15 лет. Эти показатели подтверждают пригодность разъёма для долговременной эксплуатации в составе стационарной и подвижной аппаратуры.

При монтаже важно соблюдать соответствие диаметров контактов токовым нагрузкам, не превышать заявленное суммарное значение и обеспечивать надёжную затяжку резьбового соединения для сохранения стабильного контакта.
