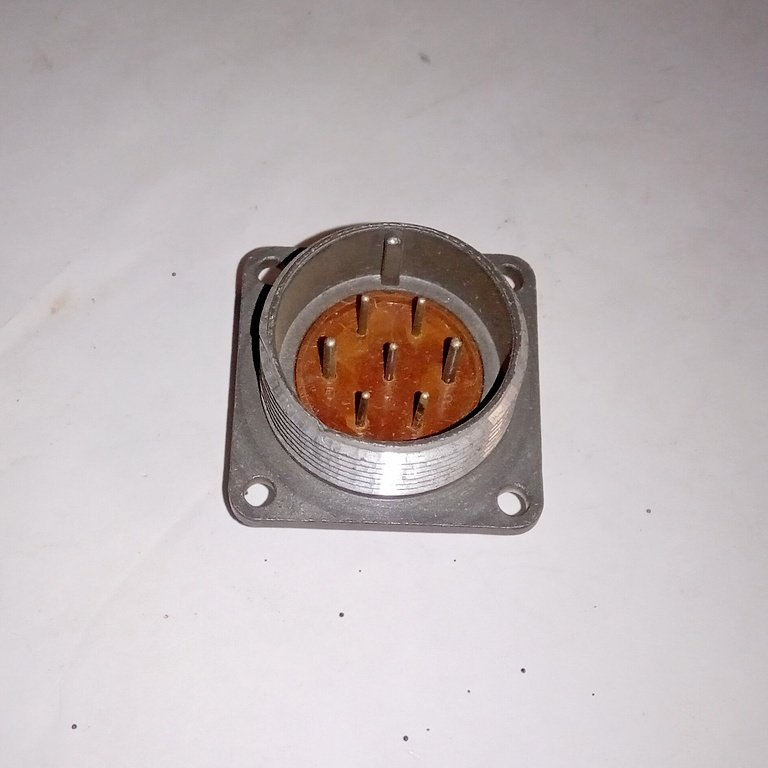

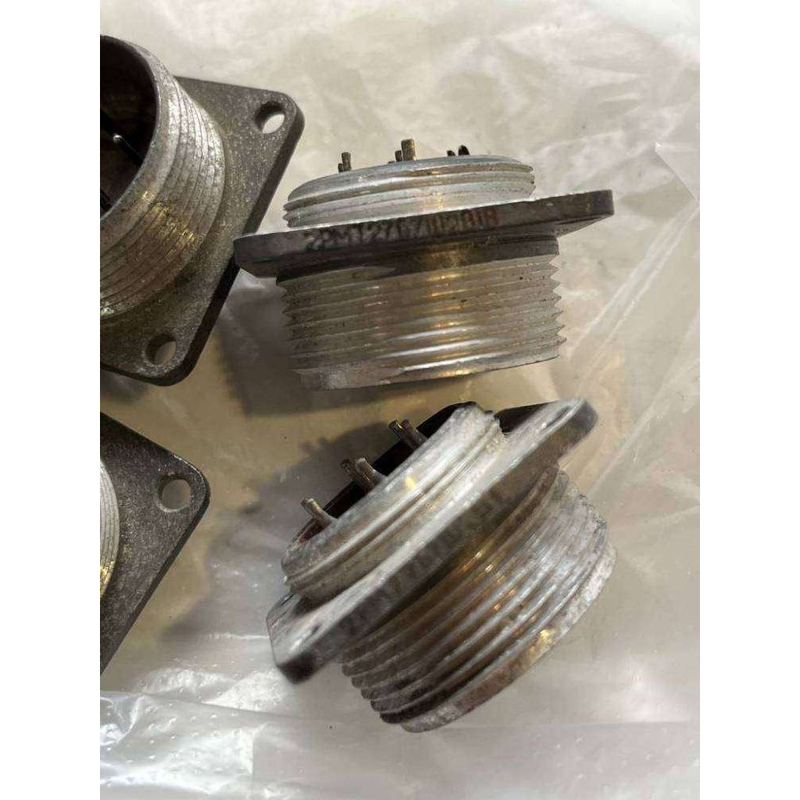

Назначение соединителя 2РМ27Б7Ш2В1

Соединитель 2РМ27Б7Ш2В1 — это электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие относится к семейству разъемов типа 2РМ и применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Разъем имеет резьбовое сочленение и относится к блочным (приборным) разъемам. Это означает, что он предназначен для установки на корпус блока или прибора, а не для оконцевания кабеля. Часть соединителя — вилка, что обозначено в маркировке буквой Ш. Условный размер корпуса — 27.

Подтверждённые особенности и технические характеристики

Конструктивные параметры

• Тип соединителя: 2РМ.
• Условный размер корпуса: 27.
• Вид корпуса: блочный (приборный).
• Количество контактов: 7.
• Часть соединителя: вилка (Ш).
• Сочетание контактов: контакты диаметром 1 мм и 1,5 мм.
• Покрытие контактов: серебро.
• Тип сочленения: резьбовое.
• Исполнение: негерметичное.
• Теплостойкость: до плюс 100 градусов Цельсия.

Электрические параметры

• Максимальное рабочее напряжение: до 700 вольт; в некоторых источниках указано до 560 вольт.
• Токовая нагрузка на контакт диаметром 1 мм: от 5 до 8 ампер; в некоторых источниках указано до 8 ампер.
• Токовая нагрузка на контакт диаметром 1,5 мм: от 7 до 16 ампер.
• Сопротивление контактов диаметром 1 мм: не более 5 миллиом.
• Сопротивление контактов диаметром 1,5 мм: не более 2,5 миллиома.
• Сопротивление изоляции: не менее 1000 мегаом; в некоторых источниках указано не менее 5000 мегаом.
• Рабочая частота коммутируемых цепей: до 3 мегагерц.

Показатели надёжности и условия эксплуатации

• Температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 5000 часов; в некоторых источниках указано не менее 1000 часов.
• Максимальное количество сочленений-расчленений: до 500 раз.
• Вибрация: диапазон частот от 1 до 1000 герц; в некоторых источниках указано до 5000 герц, ускорение 490 метров на секунду в квадрате, что соответствует 50 g.
• Механический удар одиночный: ускорение до 5000 метров на секунду в квадрате, что соответствует 500 g.
• Механический удар многократный: ускорение до 1000 метров на секунду в квадрате, что соответствует 100 g.

Применение

Благодаря блочному исполнению и резьбовому сочленению, соединитель 2РМ27Б7Ш2В1 удобен для монтажа на шасси, панели или корпусе радиоэлектронного изделия. Вилка устанавливается на прибор, а ответная часть обеспечивает подключение кабельной линии. Резьбовое соединение фиксирует сочленённую пару и препятствует самопроизвольному рассоединению при вибрации и механических ударах, что подтверждается заявленными условиями эксплуатации.

Разъем рассчитан на работу в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия, поэтому может применяться в аппаратуре, эксплуатируемой как в неотапливаемых помещениях, так и в условиях нагрева. Наличие контактов двух диаметров — 1 мм и 1,5 мм — позволяет коммутировать цепи с различной токовой нагрузкой в рамках одного соединителя: силовые и сигнальные линии одновременно.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, значение которого нормируется: не более 5 миллиом для контактов диаметром 1 мм и не более 2,5 миллиома для контактов диаметром 1,5 мм. Высокое сопротивление изоляции подтверждает пригодность изделия для цепей с рабочим напряжением до 700 вольт.

Основные области применения — радиоэлектронная и радиотехническая аппаратура, блоки и приборы, где требуется надёжное электрическое соединение цепей постоянного и переменного тока с частотой до 3 мегагерц. Изделие не является герметичным, поэтому его не следует применять в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты.

Краткое резюме

2РМ27Б7Ш2В1 — блочная вилка типа 2РМ с корпусом условного размера 27, семью контактами диаметром 1 мм и 1,5 мм с серебряным покрытием, резьбовым сочленением и негерметичным исполнением. Соединитель рассчитан на напряжение до 700 вольт, токовую нагрузку от 5 до 16 ампер в зависимости от диаметра контакта, температуру от минус 60 до плюс 100 градусов Цельсия и до 500 циклов сочленения-расчленения. Артикул изделия — 50001, категория — 2РМ27.
