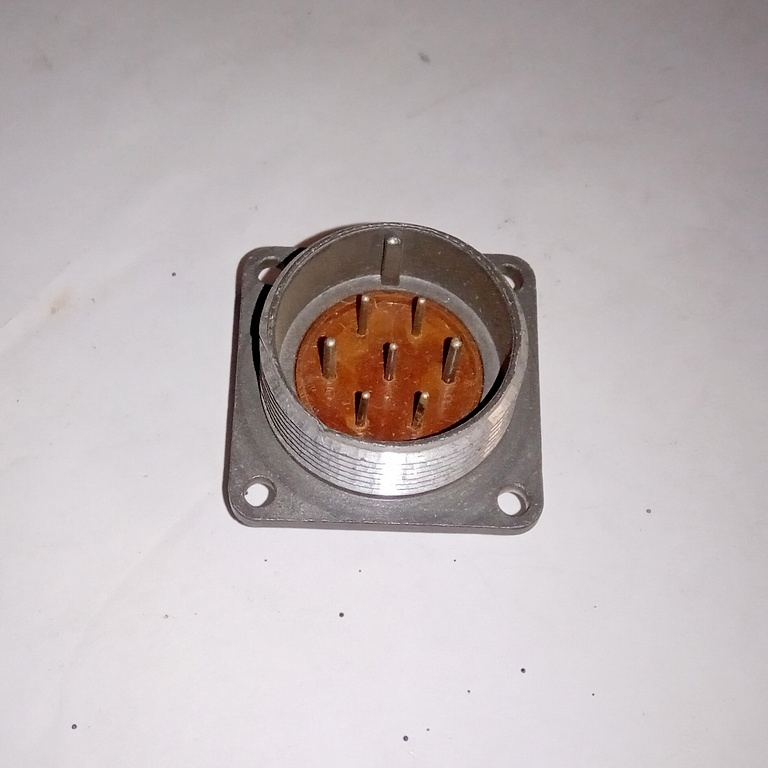

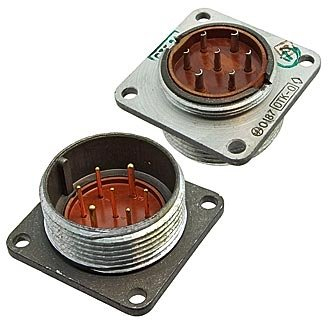

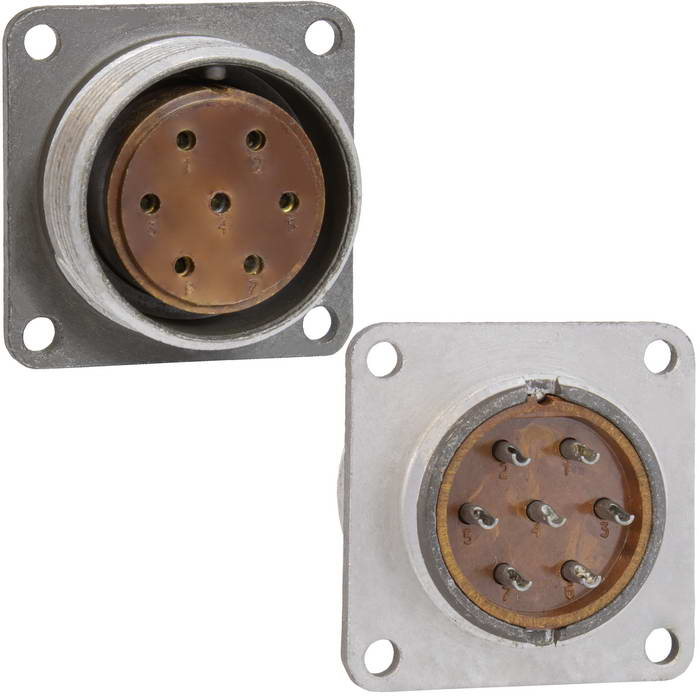

2РМ27Б7Ш2А1 — это приборная блочная вилка из серии разъёмов 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Описание

Соединители серии 2РМ состоят из кабельных и приборных вилок или розеток, с резьбовым соединением и одношпоночной поляризацией корпусов. Приборная часть изготавливается без патрубков или с прямыми/угловыми патрубками. Эта модель имеет блочный корпус без левой резьбы.

Расшифровка обозначения

• 2РМ — тип соединителя.

• 27 — условный размер корпуса.

• Б — блочный приборный корпус.

• 7 — 7 контактов диаметром 1,0 мм и 1,5 мм.

• Ш — вилка.

• 2 — нормальная теплостойкость до 100°C.

• А — покрытие контактов золотом.

• 1 — стандартное исполнение.

Технические характеристики

Разъёмы негерметичные, климатического исполнения УХЛ. Максимальное рабочее напряжение — 700 В, суммарная токовая нагрузка — до 60 А (на контакт: 8 А для Ø1,0 мм, 16 А для Ø1,5 мм). Сопротивление контактов — не более 5 мОм (Ø1,0 мм) и 2,5 мОм (Ø1,5 мм), ёмкость между контактами — до 6 пФ.

Рабочий диапазон температур: от -60°C до +100°C. Разъём выдерживает вибрацию 1–5000 Гц, механические удары до 1000 м/с², наработка — не менее 1000 часов, количество сочленений-расчленений — до 500.
