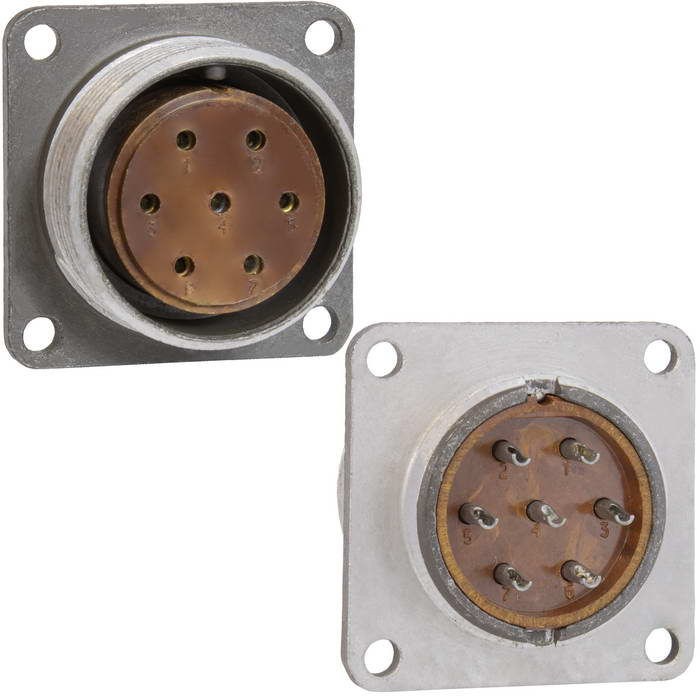

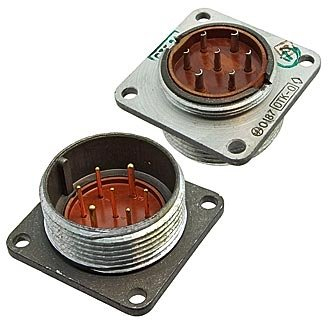

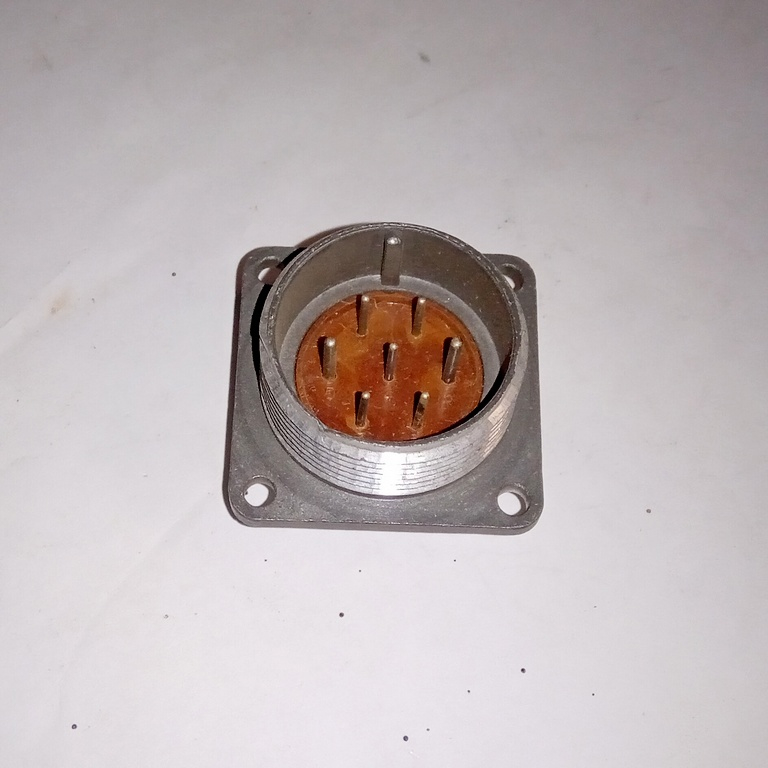

2РМ27Б7Ш2А1

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМ27Б7Ш2А1

Соединитель 2РМ27Б7Ш2А1 представляет собой электрический разъем, используемый в радиоэлектронной аппаратуре как специального, так и общего назначения. Он состоит из двух частей: вилки и розетки, что обеспечивает надежное соединение в электрических цепях.

Технические характеристики

Максимальное рабочее напряжение : 700 В.
Рабочая температура : от -60 °C до +100 °C.
Сопротивление изоляции : не менее 1000 МОм.
Токовая нагрузка :
- Для контактов диаметром 1 мм — до 8 А.
- Для контактов диаметром 1,5 мм — до 16 А.

Применение

Соединители 2РМ27Б7Ш2А1 предназначены для работы в электрических цепях как постоянного, так и переменного тока (с частотой до 3 МГц). Они широко используются в узлах и блоках радиоэлектронной аппаратуры, что делает их важным компонентом в различных электронных устройствах.

Конструкция

Разъемы типа 2РМ имеют конструкцию, обеспечивающую высокую степень надежности и долговечности. Они способны выдерживать значительное количество циклов соединения и разъединения, что делает их подходящими для применения в условиях, требующих частого использования.

Таким образом, соединитель 2РМ27Б7Ш2А1 является важным элементом в области электроники, обеспечивая надежное соединение и передачу электрической энергии в различных устройствах.

2РМ27Б7Ш2А1 — это блочная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа в радиоэлектронной аппаратуре специального и общего назначения.

Технические характеристики

Токовая нагрузка : На одиночный контакт диаметром 1 мм — до 8 А, диаметром 1,5 мм — до 16 А. Максимальная суммарная токовая нагрузка — 60 А
Максимальное рабочее напряжение : Не более 700 В
Сопротивление контактов : Для контактов диаметром 1 мм — не более 5 мОм, для контактов диаметром 1,5 мм — не более 2,5 мОм
Емкость между контактами : Не более 6 пФ
Сопротивление изоляции : Не менее 5000 МОм
Количество контактов : 7
Тип покрытия контактов : Золото
Теплостойкость : До +100°C
Условия эксплуатации : Температура от -60°C до +100°C, повышенная влажность до 98% при +25°C

Применение и особенности

Сочленение : Резьбовое, поляризация корпусов одношпоночная
Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1)
Минимальная наработка : Не менее 1000 часов, максимальное количество сочленений-расчленений — 500 раз

Эта вилка используется в паре с соответствующими розетка ми, такими как 2РМ27К7Г2А1.

Описание

Назначение соединителя 2РМ27Б7Ш2А1

Соединитель 2РМ27Б7Ш2А1 — это электрический разъём (блочная вилка), предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа в радиоэлектронной аппаратуре специального и общего назначения, обеспечивая надёжное соединение и передачу электрической энергии между узлами и блоками устройств.

Разъём относится к категории 2РМ27 и работает в паре с ответными розетками, в частности с 2РМ27К7Г2А1. Конструкция типа 2РМ обеспечивает высокую степень надёжности и долговечности, что делает изделие пригодным для эксплуатации в условиях, требующих частого соединения и разъединения.

Технические характеристики

Количество контактов: 7.
Максимальное рабочее напряжение: не более 700 В.
Токовая нагрузка на одиночный контакт диаметром 1 мм: до 8 А.
Токовая нагрузка на одиночный контакт диаметром 1,5 мм: до 16 А.
Максимальная суммарная токовая нагрузка: 60 А.
Сопротивление контактов диаметром 1 мм: не более 5 мОм.
Сопротивление контактов диаметром 1,5 мм: не более 2,5 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Ёмкость между контактами: не более 6 пФ.
Тип покрытия контактов: золото.
Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
Теплостойкость: до плюс 100 °C.
Повышенная влажность: до 98 процентов при плюс 25 °C.
Минимальная наработка: не менее 1000 часов.
Максимальное количество сочленений-расчленений: 500 раз.

Конструктивные особенности и условия эксплуатации

Соединение частей разъёма резьбовое, поляризация корпусов выполнена одношпоночной, что исключает неправильную стыковку и обеспечивает стабильный электрический контакт. Климатическое исполнение — УХЛ2.1, то есть изделие рассчитано на эксплуатацию в условиях умеренного и холодного климата.

Золотое покрытие контактов снижает переходное сопротивление и повышает устойчивость соединения к окислению, что особенно важно при передаче слабых сигналов и при работе в цепях с частотой до 3 МГц. Низкая ёмкость между контактами — не более 6 пФ — способствует сохранению формы сигнала и уменьшению взаимных помех между цепями.

Прочный корпус и продуманная конструкция контактной группы позволяют выдерживать до 500 циклов сочленения и расчленения, а минимальная наработка не менее 1000 часов подтверждает пригодность разъёма для продолжительной работы в составе радиоэлектронной аппаратуры.

Применение

Соединитель 2РМ27Б7Ш2А1 используется в узлах и блоках радиоэлектронной аппаратуры, где требуется компактное и надёжное электрическое соединение для внутреннего объёмного монтажа. Благодаря широкому диапазону рабочих температур от минус 60 °C до плюс 100 °C и стойкости к повышенной влажности до 98 процентов при плюс 25 °C изделие подходит для аппаратуры, работающей в жёстких климатических условиях.

Разъём применяется как в цепях постоянного, так и в цепях переменного тока с частотой до 3 МГц. Для получения полноценного соединения вилка 2РМ27Б7Ш2А1 используется совместно с ответной розеткой 2РМ27К7Г2А1, что позволяет собирать надёжные разъёмные соединения в блоках и модулях электронных устройств.
