Назначение и область применения

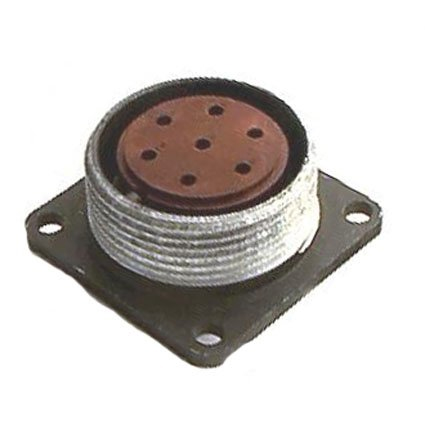

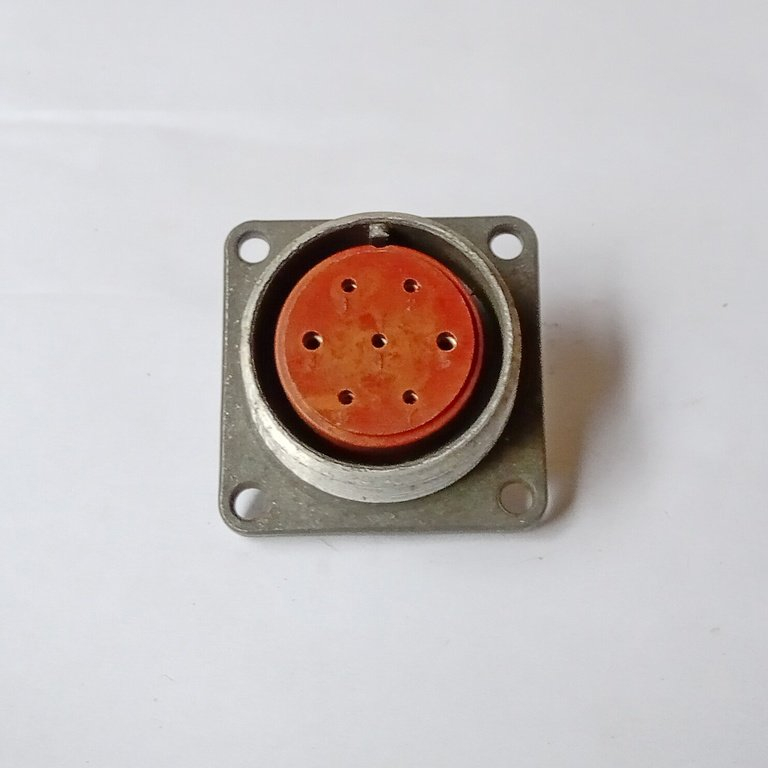

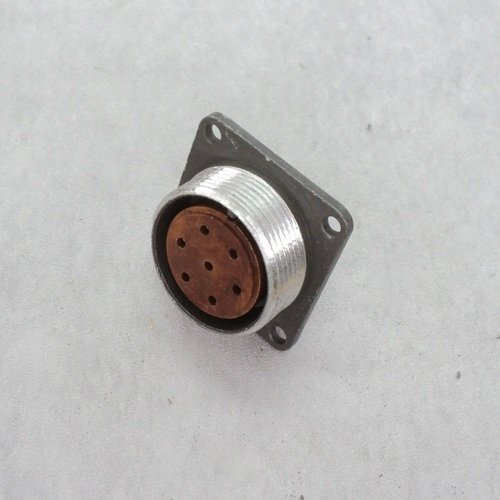

2РМ27Б7ГВ1 «5» — цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он применяется в приборах и устройствах для надёжного соединения электрических цепей. По конструкции относится к блочным (приборным) розеткам.

Соединитель имеет условный размер корпуса 27, блочный тип корпуса (обозначение Б) и 7 контактов. Комбинация диаметров контактов — 1,5 мм, 2 мм и 3 мм (обозначение 7). Покрытие контактов — серебро (обозначение В), исполнение — всеклиматическое (обозначение В).

Подтверждённые технические характеристики

Электрические параметры

• Сопротивление изоляции — не менее 5000 МОм.
• Максимальное рабочее напряжение — 560–700 В.
• Максимальный ток на контакт диаметром 1,5 мм — 7–15 А.
• Максимальный ток на контакт диаметром 2 мм — 18 А.
• Максимальный ток на контакт диаметром 3 мм — 32 А.
• Сопротивление контактов — до 0,8–2,5 МОм в зависимости от диаметра.

Климатические и механические параметры

• Рабочий диапазон температур — от -60 °C до +100 °C.
• Допустимая влажность — до 98% при температуре +40 °C.
• Наработка — минимум 1000 часов.
• Количество сочленений-расчленений — до 500.
• Срок сохраняемости — 15 лет.
• Сочленение резьбовое с одношпоночной поляризацией корпусов.

Расшифровка обозначения

Структура обозначения 2РМ27Б7ГВ1 включает следующие элементы:

• 2РМ — тип соединителя.
• 27 — размер корпуса.
• Б — блочный корпус.
• 7 — число контактов.
• Г — розетка.
• В — покрытие контактов серебром.
• 1 — теплостойкость 100 °C.

В карточке товара указана приёмка «5». Артикул товара — 526, категория — 2РМ27. Производитель в предоставленных данных не указан.

Применение и совместимые модификации

Соединитель 2РМ27Б7ГВ1 «5» применяется в промышленной электронике для объёмного монтажа, в приборах и устройствах, где требуется надёжное электрическое соединение при воздействии широкого диапазона температур и повышенной влажности. Всеклиматическое исполнение и теплостойкость до 100 °C позволяют использовать его в составе оборудования, работающего в сложных условиях.

В каталоге встречаются модификации, например 2РМ27Б7Г2В1, которые отличаются вариантами контактов. При подборе аналога или запасной части следует учитывать число контактов, диаметры контактных элементов, тип корпуса и исполнение покрытия.
