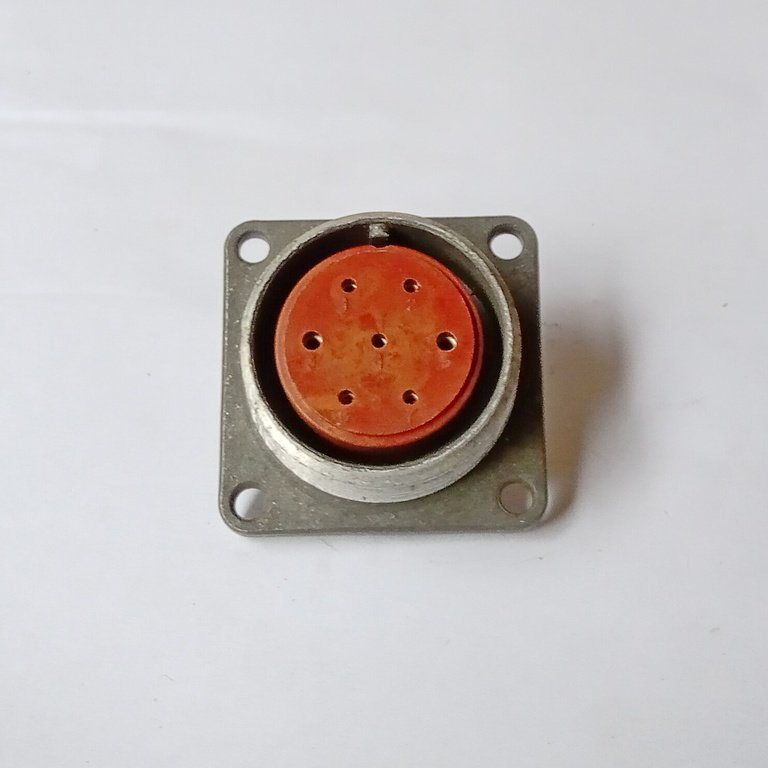

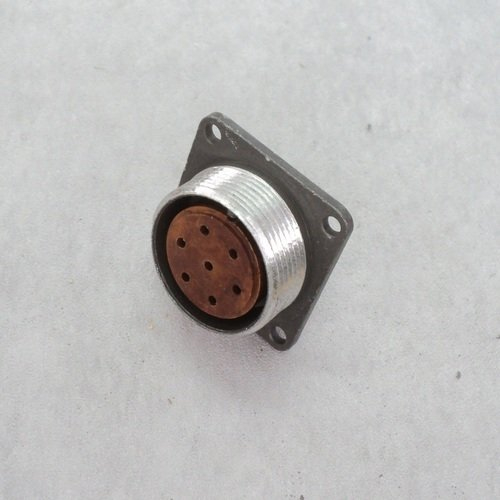

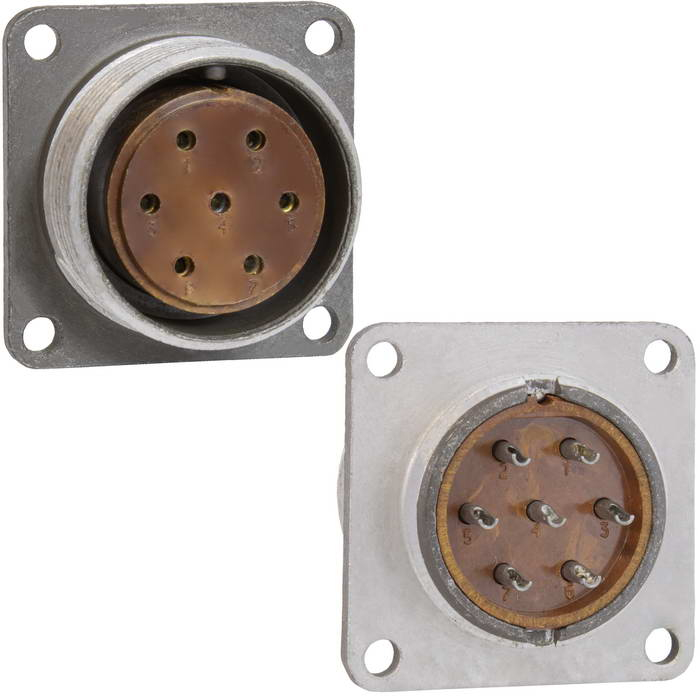

Назначение разъёма 2РМ27Б7Г2В1В

2РМ27Б7Г2В1В (встречается также близкое обозначение 2РМТ27Б7Г2В1В) — это блочная розетка из серии цилиндрических низкочастотных разъёмов 2РМ и 2РМТ. Изделие предназначено для соединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения. Розетка применяется в цепях постоянного и переменного тока с частотой до 3 МГц и устанавливается преимущественно для внутреннего монтажа.

Блочное исполнение корпуса означает, что разъём рассчитан на закрепление в блоке, панели или шасси аппаратуры, а не на свободное подвесное соединение кабельных линий. Такое решение характерно для приборных и стоечных конструкций, где важны компактность, жёсткая фиксация и стабильность контактного соединения при механических нагрузках.

Расшифровка обозначения 2РМ27Б7Г2В1В

Маркировка разъёма построена по позиционному принципу и несёт полную информацию о конструкции и материалах:

• 2РМ — серия цилиндрических низкочастотных разъёмов (вариант 2РМТ — та же серия в другом исполнении).
• 27 — условный размер корпуса, 27 миллиметров.
• Б — блочное исполнение корпуса.
• 7 — число контактов.
• Г — тип изделия: розетка.
• 2 — сочетание контактов.
• В1 — серебряное покрытие контактов и теплостойкость до 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Таким образом, обозначение однозначно указывает на блочную розетку с семью контактами, серебряным покрытием и расширенными климатическими возможностями.

Основные электрические характеристики

Разъём рассчитан на работу в достаточно широком диапазоне electrical-параметров, что подтверждается приведёнными ниже значениями:

• Максимальное рабочее напряжение — от 560 до 700 вольт.
• Ток на один контакт — до 12 ампер.
• Суммарный ток на разъём — до 70 ампер.
• Сопротивление контактов — не более 2,5 миллиома.
• Диаметр контактов — от 1 до 1,5 миллиметра, покрытие серебряное.
• Число сочленений и расчленений — до 500 циклов.
• Минимальная наработка — от 1000 до 5000 часов.
• Рабочий диапазон частот — до 3 мегагерц.

Контакты выполнены прямыми гнёздами, что определяет тип ответной части и способ сочленения. Совокупность параметров позволяет использовать розетку как в слаботочных сигнальных цепях, так и в цепях с заметной токовой нагрузкой.

Конструкция, материалы и условия эксплуатации

Корпус розетки изготовлен из алюминиевого сплава АЛ-11, а изолятор — из пресс-материала АГ-4. Такое сочетание материалов обеспечивает механическую прочность и устойчивость к вибрационным нагрузкам. Разъём сохраняет работоспособность при вибрации с ускорением до 490 метров на секунду в квадрате в диапазоне частот от 1 до 5000 герц.

Изделие относится к всеклиматическому исполнению В2.1 по ГОСТ 15150-69. Это означает, что розетка пригодна для эксплуатации в различных климатических зонах, однако исполнение негерметичное и предназначено для внутреннего монтажа, то есть не рассчитано на прямое воздействие воды и агрессивных сред под давлением.

Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Габаритные размеры составляют приблизительно 36 на 36 на 25 миллиметров, масса — около 31 грамма, что удобно для компоновки плотных блоков аппаратуры.

Применение

Розетка 2РМ27Б7Г2В1В применяется в электро- и радиоаппаратуре для коммутации цепей постоянного и переменного тока частотой до 3 мегагерц. Типовые области использования — приборные блоки, стойки, пульты и другие устройства, где требуется надёжное многоконтактное соединение с фиксацией на корпусе изделия. Блочная форма корпуса и всеклиматическое исполнение делают разъём востребованным как в аппаратуре общего назначения, так и в специальных изделиях, эксплуатируемых в сложных климатических условиях.
