Назначение разъёма 2РМ27Б7Г2В1

2РМ27Б7Г2В1 — это цилиндрический низкочастотный негерметичный разъём производства завода «Элекон» (Казань). Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется надёжная коммутация при повышенных токах и напряжениях, а также устойчивость к воздействию климатических факторов.

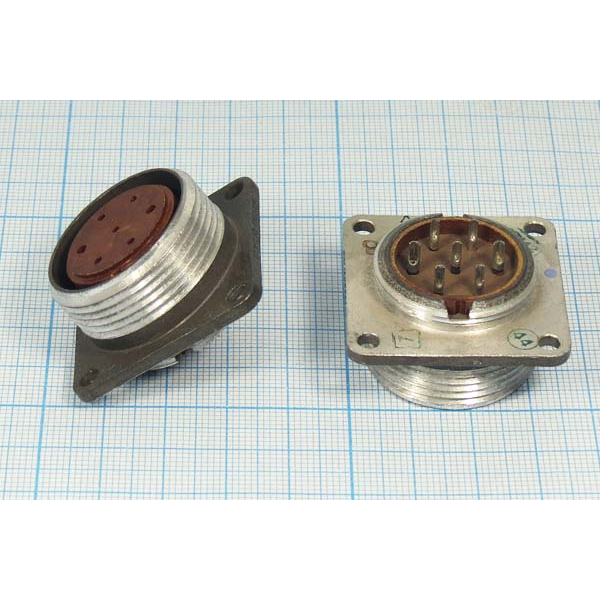

По конструктивному исполнению это розетка с семью контактами высокого давления (индекс «7Г»), рассчитанная на монтаж на панель. Соединение с ответной частью — резьбовое, монтаж контактов внутренний. Диаметр корпуса составляет 27 мм, поляризация выполнена по одношпоночной схеме, что исключает неправильное сочленение.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные в описании товара и подтверждённые для данной модели.

• Количество контактов — 7, исполнение контактов высокого давления (7Г).
• Рабочий ток на контакт — от 4 до 36 А.
• Максимальное напряжение — до 700 В.
• Частотный диапазон соединяемых цепей — до 3 МГц.
• Покрытие контактов — серебро, индекс «В».
• Способ монтажа — объёмный или пайка.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Количество сочленений — 500 циклов.
• Всеклиматическое исполнение по ТУ ГЕО.364.126ТУ.
• Разъём может быть экранированным или неэкранированным.

Корпус низкочастотного типа, негерметичный. Резьбовое соединение обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического контакта.

Конструктивные и эксплуатационные параметры

Диаметр корпуса 27 мм определяет габариты посадочного места при монтаже на панель. Одношпоночная поляризация гарантирует однозначную ориентацию при сочленении. Внутренний монтаж контактов означает, что присоединение проводников выполняется со стороны корпуса, скрытой после установки.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать разъём в широком спектре условий. Всеклиматическое исполнение по ТУ ГЕО.364.126ТУ подтверждает пригодность изделия для работы в различных климатических зонах. Ресурс в 500 циклов сочленения рассчитан на применение в составе оборудования, где коммутация выполняется периодически, а не ежедневно.

Область применения

Разъём 2РМ27Б7Г2В1 подходит для приборных и кабельных применений в промышленности и технике. Типовые сценарии использования включают:

1. Соединение силовых и сигнальных цепей в промышленном оборудовании.
2. Коммутацию в приборах и устройствах, работающих на постоянном и переменном токе.
3. Кабельные сборки, где требуется разъёмное соединение с фиксацией резьбой.
4. Установку на панель в составе блоков и шкафов управления.

Благодаря сочетанию высокого рабочего тока на контакт, напряжения до 700 В и широкого температурного диапазона разъём востребован в технике, где важны надёжность и долговечность соединения. Возможность экранированного или неэкранированного исполнения расширяет области применения, включая задачи, связанные с защитой от помех.

Изделие производится в Казани заводом «Элекон» и поставляется как самостоятельный компонент для монтажа. При подборе ответной части и принадлежностей следует ориентироваться на тип разъёма 2РМ27, одношпоночную поляризацию и диаметр корпуса 27 мм.
