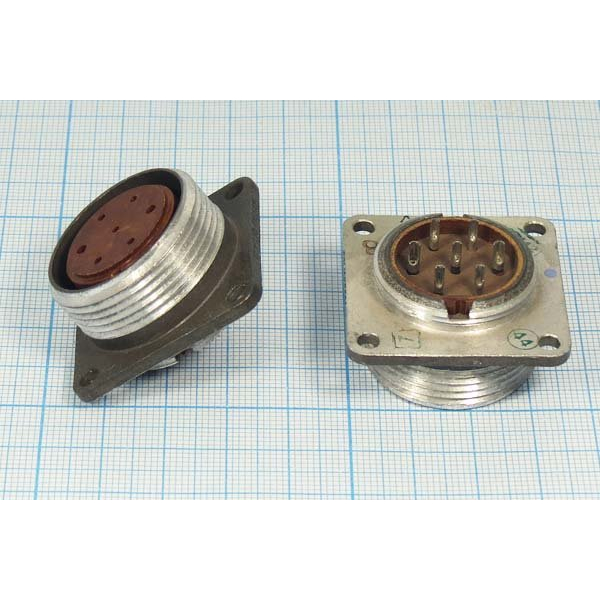

2РМ27Б7Г2В1 — это блочная розетка, предназначенная для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 27.

• Тип корпуса : Блочный (приборный).

• Количество контактов : 7.

• Тип разъема : розетка.

• Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм.

• Покрытие контактов : Серебряное.

• Теплостойкость : +100° С.

Электрические характеристики :

• Токовая нагрузка на одиночный контакт :

  • При диаметре 1 мм: 8 А.

  • При диаметре 1,5 мм: 16 А.

• Максимальная суммарная нагрузка на соединитель : 60 А.

• Максимальное рабочее напряжение : 700 В.

• Максимальное испытательное напряжение :

  • В нормальных условиях: 2300 В.

  • При пониженном давлении: 450 В.

• Сопротивление контактов :

  • Диаметром 1 мм: не более 5 мОм.

  • Диаметром 1,5 мм: не более 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

Механические характеристики :

• Габаритные размеры : 36?36?25 мм.

• Масса : не более 31 г.

• Сочленение : резьбовое.

• Поляризация корпусов : одношпоночная.

Условия эксплуатации :

• Температура : от -60° С до +100° С.

• Влажность : до 98% при +25° С.

• Вибрация : синусоидальная, от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Акустический шум : уровень звукового давления до 170 дБ.

• Механический удар : пиковое ускорение до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия.
