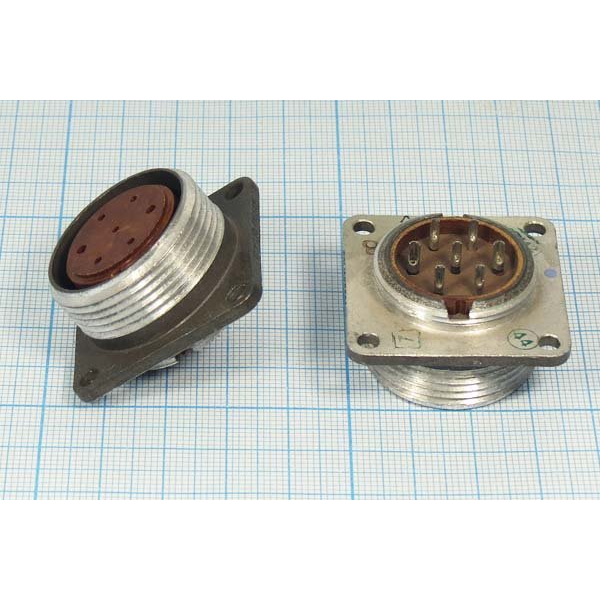

Соединители 2РМ27Б7Г2В1 представляют собой блочные розетки, предназначенные для использования в электрических цепях с постоянным и переменным током частотой до 3 МГц. Они подходят для внутреннего объемного монтажа на приборных панелях.

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 27.

• Тип корпуса : Блочный (приборный).

• Количество контактов : 7.

• Тип разъема : розетка (Г).

• Сочетание контактов : Диаметр контактов — 1 мм и 1,5 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : +100° С.

Электрические характеристики :

Разъем 2РМ27Б7Г2В1 относится к серии 2РМ и представляет собой блочную розетку. Он предназначен для использования в электрических цепях с постоянным и переменным током (до 3 МГц). Основные характеристики и особенности этого разъема следующие:

Основные характеристики

• Тип соединителя : 2РМ — серия цилиндрических низкочастотных разъемов.

• Условный размер корпуса : 27 мм.

• Вид корпуса : Б — блочный (приборный).

• Количество контактов : 7.

• Часть соединителя : Г — розетка.

• Сочетание контактов : 2 — контакты диаметром 1 мм и 1,5 мм.

• Покрытие контактов : В — серебряное.

• Теплостойкость : 1 — до +100°C.

Технические параметры

• Максимальное рабочее напряжение : до 700 В (в некоторых источниках указано 560 В).

• Токовая нагрузка :

  • На контакт диаметром 1 мм: до 8 А.

  • На контакт диаметром 1,5 мм: до 16 А.

  • Суммарная токовая нагрузка на соединитель: до 60 А.

• Сопротивление изоляции : не менее 5000 МОм (в некоторых источниках указано не менее 1000 МОм).

• Сопротивление контактов :

  • Диаметром 1 мм: не более 5 мОм.

  • Диаметром 1,5 мм: не более 2,5 мОм.

• Рабочая температура : от -60°C до +100°C.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : от 15 до 25 лет.

• Количество сочленений-расчленений : до 500 раз.

• Сочленение : резьбовое.

• Поляризация корпусов : одношпоночная.

Условия эксплуатации

• Вибрация : синусоидальная, диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар : одиночный — до 5000 м/с?, многократный — до 1000 м/с?.

• Атмосферное давление : от 133,32·10??? Па до 506 кПа.

• Влажность : до 98% при +25°C.

Этот разъем изготовлен из алюминиевого сплава (в некоторых источниках указан сплав АЛ-11 или А-22) и имеет изолятор из карболита или пресс-материала АГ-4. Габаритные размеры: 36?36?24 мм или 36?36?25 мм. Масса не более 31 г.
