Назначение соединителя 2РМ27Б24Ш1В1В

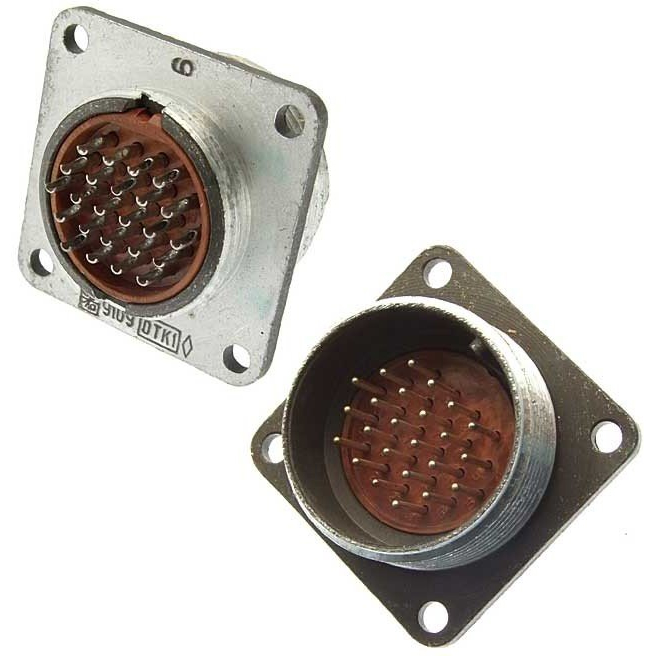

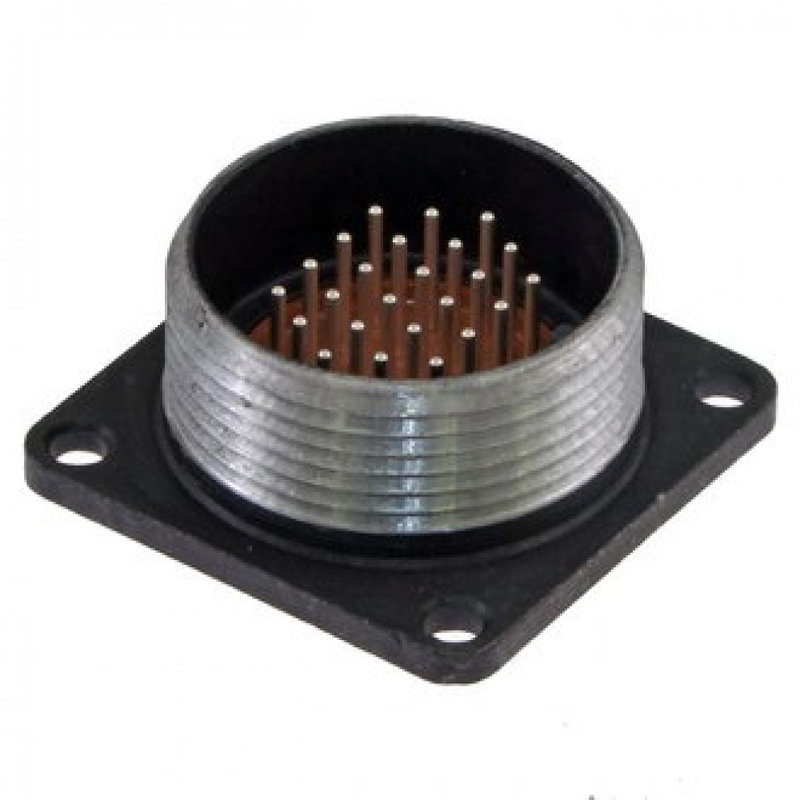

2РМ27Б24Ш1В1В — электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к серии 2РМ27 и выпускается в блочном корпусе, то есть рассчитано на монтаж непосредственно на блок или шасси аппаратуры, а не на кабельную сборку.

Разъём предназначен для работы в электрических цепях постоянного и переменного тока в составе узлов и блоков радиоэлектронной аппаратуры в качестве соединителя общего назначения. Резьбовое сочленение обеспечивает механическую фиксацию ответных частей и устойчивость соединения к вибрационным и эксплуатационным нагрузкам.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данного изделия и серии 2РМТ в целом.

• Количество контактов: 24.
• Способ монтажа: на блок.
• Размер корпуса: 27 миллиметров.
• Максимальное рабочее напряжение: до 560 вольт.
• Токовая нагрузка: до 50 ампер.
• Покрытие контактов: серебро.
• Вид контакта: цилиндрический.
• Климатическое исполнение: всеклиматическое, обозначается буквой В.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000 мегаом.
• Срок сохраняемости: 25 лет.
• Минимальная наработка: 5000 часов.

Корпус выполнен негерметичным, что следует учитывать при выборе места установки. Тропикоустойчивое и всеклиматическое исполнение позволяет эксплуатировать соединитель в широком диапазоне климатических условий без дополнительной защиты.

Расшифровка обозначения 2РМ27Б24Ш1В1В

Структура обозначения изделия несёт информацию о его конструкции и исполнении, что упрощает подбор совместимых ответных частей и аналогов внутри серии.

1. 2РМТ — тип соединителя.
2. 27 — условный размер корпуса.
3. Б — вид корпуса, блочный.
4. 24 — количество контактов.
5. Ш — часть соединителя, вилка.
6. 1 — обозначение сочетания контактов.
7. В — покрытие контактов, серебро.
8. 1 — вид контакта, цилиндрический.
9. В — всеклиматическое исполнение.

Таким образом, маркировка 2РМ27Б24Ш1В1В полностью определяет тип корпуса, число контактов, материал покрытия контактной группы и климатическое исполнение, что важно при заказе и при подборе ответной части.

Применение и условия эксплуатации

Разъёмы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры как соединители общего назначения. Они подходят для коммутации электрических цепей постоянного и переменного тока, в том числе при повышенных токах и напряжениях, что подтверждается допустимой токовой нагрузкой до 50 ампер и рабочим напряжением до 560 вольт.

Благодаря всеклиматическому исполнению соединитель пригоден для аппаратуры, эксплуатируемой в различных климатических зонах. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия и стойкость к тропическим условиям делают его применимым как в наземной, так и в бортовой аппаратуре, где предъявляются требования к надёжности соединения и длительному сроку службы.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и способствует надёжной работе при большом числе сочленений. Минимальная наработка 5000 часов и срок сохраняемости 25 лет подтверждают ресурс изделия, рассчитанного на длительную эксплуатацию и хранение без потери рабочих свойств.

Ключевые особенности

• Блочный корпус с монтажом на блок, удобный для установки в аппаратуре.
• 24 цилиндрических контакта с серебряным покрытием.
• Резьбовое сочленение, обеспечивающее надёжную фиксацию.
• Всеклиматическое исполнение В и тропикоустойчивость.
• Широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции не менее 1000 мегаом.
• Длительный срок сохраняемости — 25 лет.
