Назначение разъёма 2РМ27Б24Ш1В1Б

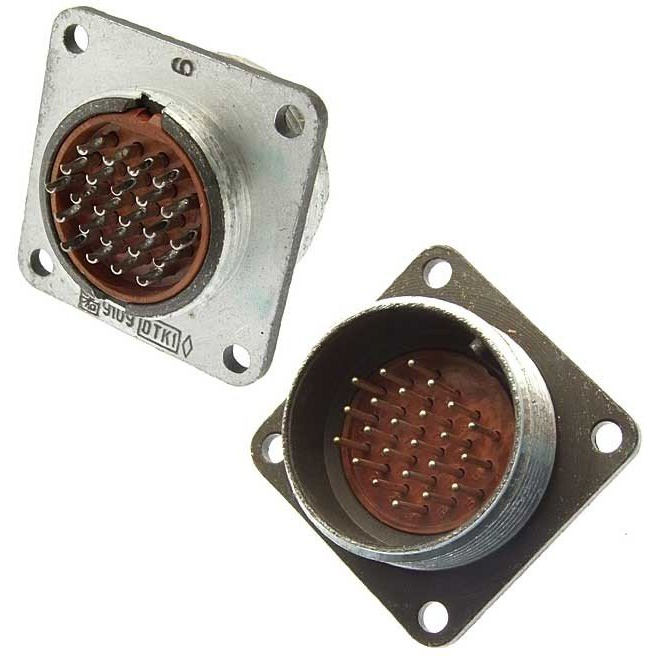

2РМ27Б24Ш1В1Б — это цилиндрический низкочастотный электрический разъём серии 2РМ, выполненный в виде блочной вилки. Изделие предназначено для соединения и коммутации электрических цепей постоянного и переменного тока в составе промышленного, авиационного и тропикоустойчивого оборудования. Конструкция с резьбовым фиксатором обеспечивает надёжное механическое соединение ответных частей и сохранение электрического контакта при воздействии вибраций, ударов и линейных ускорений.

Разъём относится к категории 2РМ27, что соответствует условному размеру корпуса 27 миллиметров. Блочное исполнение корпуса без патрубка позволяет монтировать вилку непосредственно на панель или в состав блока аппаратуры, где требуется компактное и жёсткое крепление.

Подтверждённые особенности и характеристики

Ниже перечислены параметры, заявленные для данной модели. Значения приведены в том виде, в котором они указаны в описании товара.

• Тип изделия — вилка блочная цилиндрического низкочастотного разъёма серии 2РМ.
• Условный размер корпуса — 27 миллиметров.
• Количество контактов — 24.
• Диаметр контактов — 1 миллиметр.
• Покрытие контактов — серебряное, обозначается индексом «В» в маркировке.
• Максимальное рабочее напряжение — до 560 вольт.
• Токовая нагрузка на одиночный контакт — от 5 до 7 ампер.
• Суммарная токовая нагрузка — до 100 ампер.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, с кратковременными скачками до плюс 180 градусов Цельсия.
• Устойчивость к вибрациям — до 10000 герц при 170 децибелах.
• Устойчивость к механическим ударам — до 5000 метров на секунду в квадрате.
• Устойчивость к линейному ускорению — до 2000 метров на секунду в квадрате.
• Сопротивление изоляции — не менее 1000 до 5000 мегаом.
• Срок службы — до 25 лет.
• Наработка — не менее 5000 часов.
• Габаритные размеры — приблизительно 25 на 36 на 36 миллиметров.
• Масса — до 24 граммов.

Маркировка «Ш1» в обозначении соответствует конструктивному исполнению вилки, а индекс «В» указывает на серебряное покрытие контактной группы, что важно для стабильности переходного сопротивления и долговечности соединения.

Условия эксплуатации

Разъём рассчитан на работу в жёстких условиях. Температурный диапазон от минус 60 до плюс 100 градусов Цельсия охватывает большинство задач промышленной и бортовой аппаратуры, а кратковременный нагрев до плюс 180 градусов Цельсия допускается без потери работоспособности. Высокая стойкость к вибрациям, ударам и линейным ускорениям делает изделие пригодным для установки на подвижных объектах и в местах, где присутствуют постоянные механические нагрузки.

Значительное сопротивление изоляции подтверждает пригодность разъёма для цепей с повышенными требованиями к электрической прочности. Заявленный срок службы до 25 лет и наработка не менее 5000 часов говорят о расчёте на длительную эксплуатацию с редким обслуживанием.

Применение

2РМ27Б24Ш1В1Б применяется в промышленных, авиационных и тропикоустойчивых системах, где требуется надёжное электрическое соединение при повышенных механических и климатических нагрузках. Резьбовой фиксатор исключает самопроизвольное расчленение разъёма, а блочный корпус без патрубка упрощает монтаж на панелях и в блоках аппаратуры.

Типовые области использования включают:

1. Промышленное оборудование и системы автоматики, работающие в условиях вибрации.
2. Авиационные и бортовые электрические сети постоянного и переменного тока.
3. Аппаратуру, эксплуатируемую в тропическом климате и при широком перепаде температур.
4. Соединения силовых и сигнальных цепей с суммарной нагрузкой до 100 ампер.

Благодаря 24 контактам с диаметром 1 миллиметр и серебряному покрытию разъём подходит как для передачи питания, так и для коммутации сигнальных линий. Компактные габариты около 25 на 36 на 36 миллиметров и масса до 24 граммов позволяют применять его в ограниченном по объёму монтажном пространстве.
