Назначение и область применения

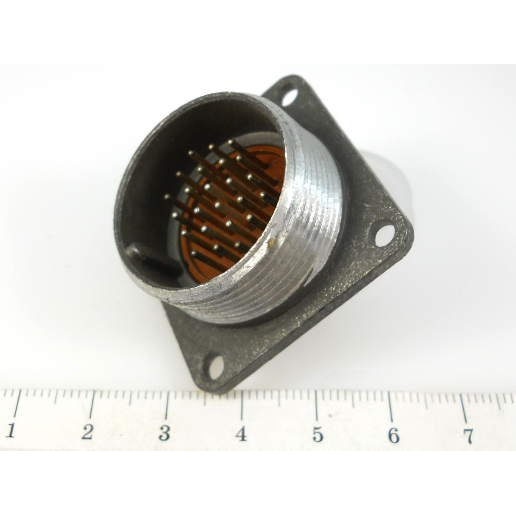

Вилка блочная 2РМ27Б24Ш1В1 представляет собой приборную часть цилиндрического низкочастотного электрического соединителя серии 2РМ27. Изделие предназначено для установки на корпуса блоков, шасси и панелей радиоэлектронной аппаратуры и служит для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в узлах и блоках промышленной, измерительной, связной и специальной электронной аппаратуры, где требуется надёжное разъёмное сочленение с ответной кабельной частью.

Благодаря всеклиматическому исполнению вилка может эксплуатироваться в широком диапазоне внешних воздействий, включая повышенную влажность, значительные перепады температур, вибрационные и ударные нагрузки. Изделие рассчитано на многократные циклы сочленения и расчленения, что делает его пригодным для ремонта, технического обслуживания и замены ответных частей без демонтажа самой вилки с прибора.

Конструктивные особенности

Соединитель выполнен в блочном (приборном) исполнении: корпус вилки не имеет кожуха и патрубка, а крепление к аппаратуре осуществляется непосредственно через фланец корпуса. Условный размер корпуса — 27. Контактный набор №1 включает штыревые контакты диаметром 1 мм, расположенные по принятой для серии 2РМ27 схеме. Сочленение с ответной частью — резьбовое, что обеспечивает фиксацию соединения и защиту от самопроизвольного разъединения при вибрациях.

Корпус вилки изготовлен из алюминиевого сплава, что обеспечивает сочетание прочности и небольшой массы. Габаритные размеры составляют 36×36×24 мм, масса находится в пределах 21–24 г. Всеклиматическое исполнение «В» подтверждает устойчивость изделия к воздействию климатических факторов в широких пределах.

Технические характеристики

• Номинальное напряжение — 560 В
• Рабочий ток — 5 А
• Сопротивление контактов — не более 5 мОм
• Сопротивление изоляции — 1000 МОм
• Ресурс — 500 циклов сочленения и расчленения
• Диапазон рабочих температур — от минус 60 до плюс 100 °C
• Смена температур — до плюс 180 °C
• Относительная влажность — 98% при температуре плюс 25 °C
• Климатическое исполнение — УХЛ 2.1
• Вибрационные нагрузки — 1–5000 Гц при ускорении до 490 м/с²
• Ударные нагрузки — до 5000 м/с²

Нормативная документация и качество

Изделие соответствует техническим условиям ГЕ0.364.126 ТУ. Приёмка «5» подтверждает прохождение установленных для данной категории приёмо-сдаточных испытаний. Партия изготовлена в период 1991–1992 годов. Соединители данной серии выпускались, в частности, на Жмеринском заводе «Сектор». Конструкция вилки совместима со стандартными ответными частями серии 2РМ27 соответствующего типоразмера и контактного набора.

Артикул изделия — 70027. Вилка поставляется как самостоятельное комплектующее для монтажа в аппаратуру, ответная кабельная часть в комплект не входит. Изделие сохраняет заявленные электрические и механические параметры в пределах установленного ресурса при соблюдении условий эксплуатации, указанных в технической документации.
