Назначение соединителя 2РМ27Б24Ш1В1

Соединитель 2РМ27Б24Ш1В1 относится к классу цилиндрических низкочастотных негерметичных электрических соединителей. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Такие соединители применяются в составе кабельных сборок, приборных блоков и распределительных узлов, где требуется надёжное разъёмное соединение с большим числом контактов в компактном корпусе.

Модификация 2РМ27БПН24Ш1В1, упоминаемая в описании, отличается наличием обозначения «ПН» в маркировке, что связано с исполнением патрубка. Данный товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям по данной категории приёмки.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные в описании товара. Иные значения, не подтверждённые данными каталога, не приводятся.

• Тип соединителя: 2РМ
• Условный размер корпуса: 27
• Вид корпуса: Б — блочный (приборный)
• Количество контактов: 24
• Часть соединителя: Ш — вилка
• Обозначение сочетания контактов: 1 (все контакты диаметром 1,0 мм)
• Покрытие контактов: В — серебро
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Максимальная токовая нагрузка на контакт: 5 А
• Сопротивление контактов: не более 5 мОм
• Минимальная наработка: не менее 1000 часов
• Максимальное количество сочленений-расчленений: 500 раз
• Гарантийный срок хранения: 15 лет
• Приёмка: «5»

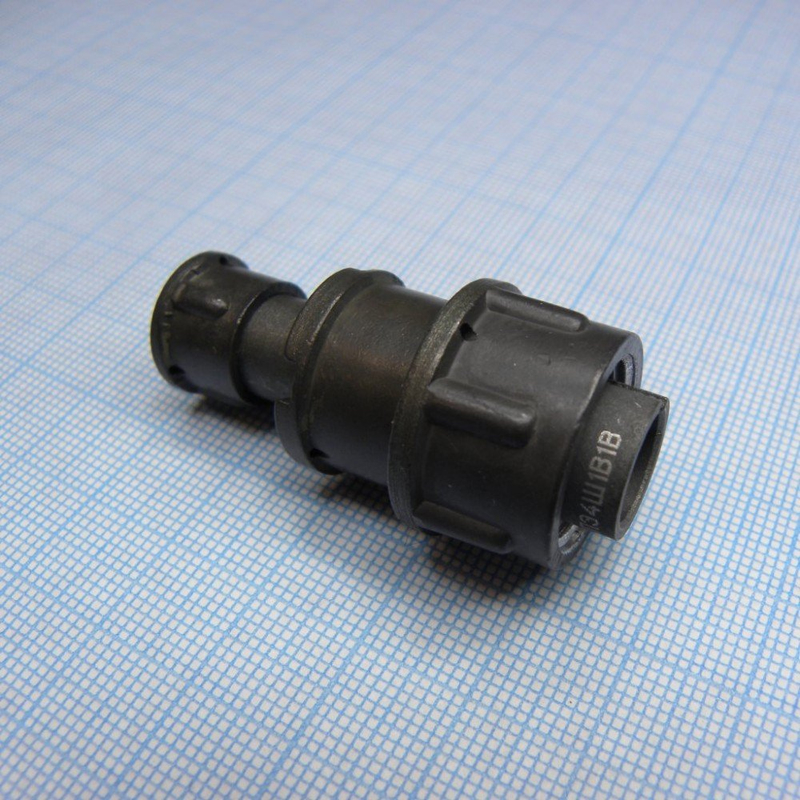

Конструктивные особенности и маркировка

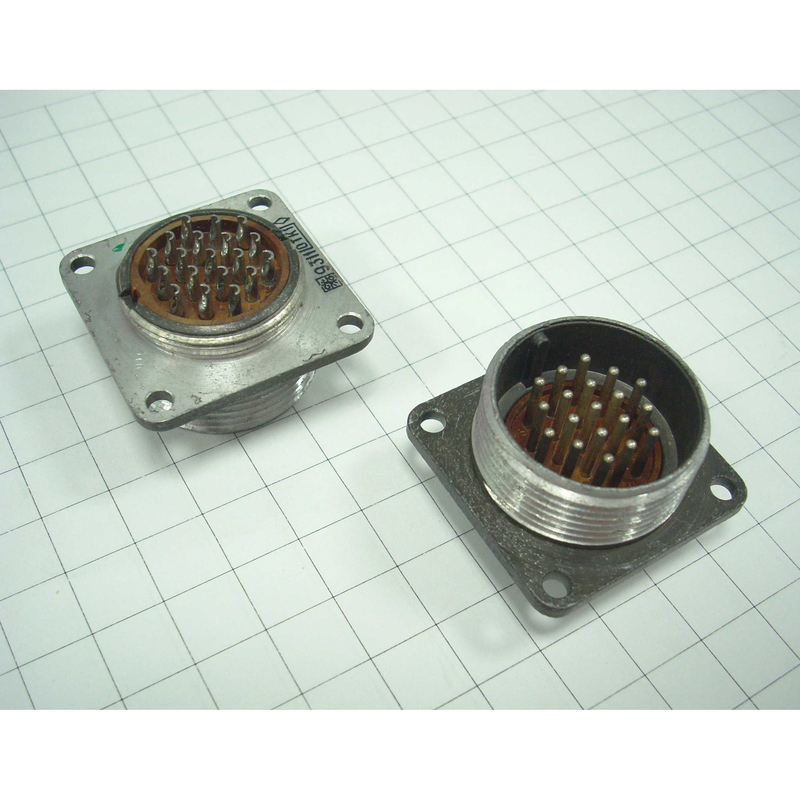

Соединитель выполнен в блочном (приборном) корпусе условного размера 27 и представляет собой вилку с 24 контактами. Обозначение сочетания контактов «1» указывает на то, что все контакты имеют диаметр 1,0 мм. Контакты покрыты серебром, что обозначено буквой «В» в маркировке. Исполнение корпуса относится к негерметичному типу.

В маркировке рассматриваемого товара присутствует обозначение «ПН», которое в модификации 2РМ27БПН24Ш1В1 связано с видом патрубка. Это отличает её от базового обозначения 2РМ27Б24Ш1В1. При подборе и заказе следует учитывать данное различие, поскольку оно влияет на конструкцию узла присоединения.

Применение и условия эксплуатации

Соединитель применяется в электрических цепях с частотой до 3 МГц и напряжением до 700 В. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяет использовать изделие в составе оборудования, работающего в широком спектре климатических условий. Значения минимальной наработки не менее 1000 часов и ресурса сочленений-расчленений до 500 раз определяют области применения, где важны предсказуемая долговечность и возможность многократного подключения и отключения.

Максимальная токовая нагрузка на контакт 5 А и сопротивление контактов не более 5 мОм обеспечивают стабильную передачу электрического сигнала и питания по цепям. Гарантийный срок хранения 15 лет подтверждает пригодность изделия к длительному складскому хранению без потери эксплуатационных свойств. Наличие приёмки «5» указывает на то, что изделие прошло соответствующий контроль качества.

Краткое резюме

2РМ27Б24Ш1В1 с маркировкой БПН и приёмкой «5» — это цилиндрический низкочастотный негерметичный соединитель (вилка) с 24 серебрёными контактами диаметром 1,0 мм, рассчитанный на напряжение до 700 В, частоту до 3 МГц, ток до 5 А на контакт и эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие имеет ресурс не менее 1000 часов наработки, до 500 циклов сочленения и гарантийный срок хранения 15 лет.
