Назначение разъёма 2РМ27Б24Ш1В1

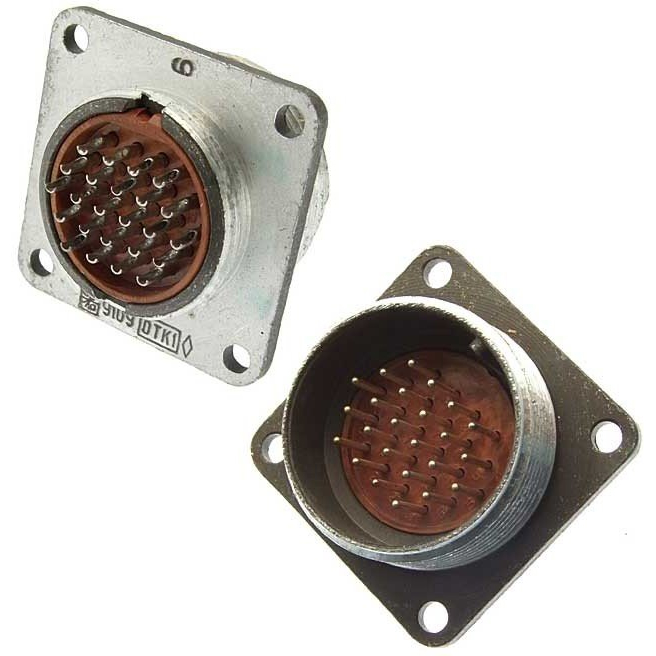

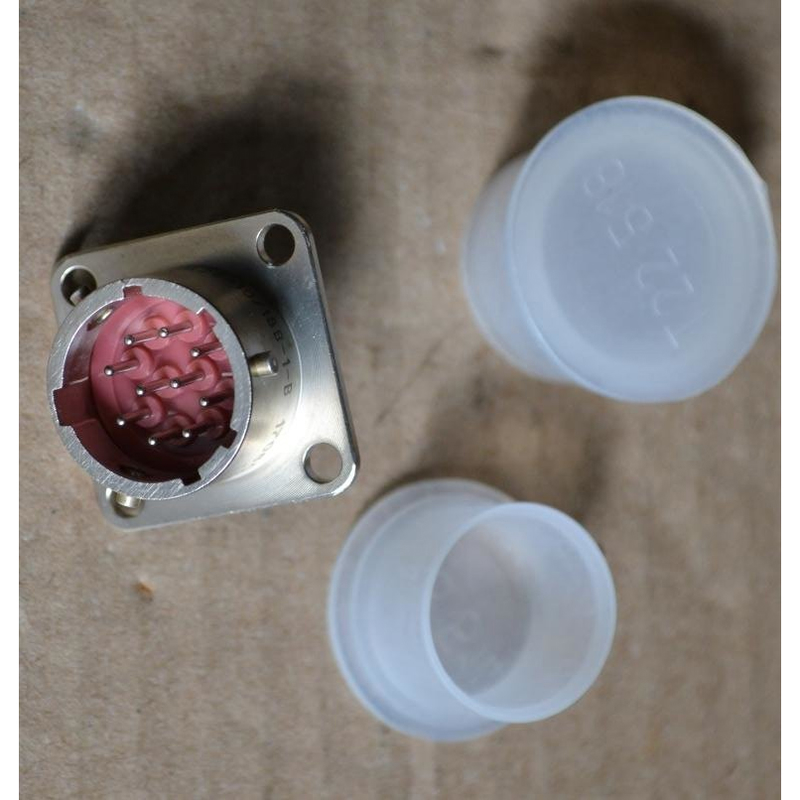

2РМ27Б24Ш1В1 — цилиндрический электрический разъём серии 2РМ производства российской компании «Элекон». Это блочная вилка с 24 контактами, предназначенная для передачи электрических токов и сигналов в радиоэлектронной аппаратуре, промышленной и военной технике. Разъём применяется там, где требуется надёжное и многократно разъёмное соединение электрических цепей между блоками и приборами.

По стандартной номенклатуре серии 2РМ обозначение расшифровывается следующим образом: 2РМ — серия цилиндрических низкочастотных разъёмов; 27 — условный размер корпуса; Б24 — вилка блочная с 24 контактами; Ш1 — сочетание контактов, при котором все 24 штыря имеют одинаковый диаметр, обычно 1 миллиметр; В1 — исполнение типа «приборный», то есть вилка блочная для монтажа на корпус прибора.

Подтверждённые особенности конструкции

Разъём выполнен как блочная вилка с резьбовым соединением, без патрубка и кожуха. Он рассчитан на сочленение с кабельной негерметичной розеткой. Корпус изготавливается из алюминиевого сплава, изолятор — обычно из карболита или аналогичного термостойкого материала. Контакты выполнены из латуни с покрытием, часто серебряным или никелевым, что обеспечивает низкое переходное сопротивление и стойкость к окислению.

Размеры корпуса составляют примерно 25 на 36 на 36 миллиметров, масса — около 20–24 граммов в зависимости от конкретного исполнения. Конструкция рассчитана на многократные сочленения и расчленения, порядка 500 циклов, при этом минимальная наработка при максимальной рабочей температуре выражается десятками тысяч часов. Разъём устойчив к вибрации и многократным ударам, что делает его пригодным для бортовой и мобильной техники.

Электрические и климатические характеристики

Примерные электрические характеристики для 2РМ27Б24Ш1В1 приведены ниже. Максимальный рабочий ток на контакт — порядка 5 ампер, суммарный ток по разъёму — до 100–190 ампер в зависимости от типа контактов и условий работы. Максимальное рабочее напряжение — до 560 вольт. Сопротивление контактов — не более нескольких миллиом, обычно не выше 5 миллиом. Сопротивление изоляции — не менее десятков тысяч мегаом, электрическая прочность изоляции — порядка 1,8–2,3 киловольта.

Разъём рассчитан на работу в широком диапазоне температур: рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Допускаются кратковременные перегревы до более высоких температур, до плюс 180 градусов Цельсия в отдельных режимах. Климатическое исполнение соответствует требованиям ГОСТ 15150 (УХЛ2.1), что подразумевает работу в условиях повышенной влажности и перепадов давления.

Применение

• Радиоэлектронная аппаратура различного назначения.
• Промышленная техника и приборы, требующие разъёмного соединения цепей.
• Военная техника и бортовые системы.
• Мобильная и бортовая техника, подверженная вибрации и ударам.
• Соединение блочных вилок с кабельными негерметичными розетками.

Разъём 2РМ27Б24Ш1В1 подходит для эксплуатации в условиях повышенной влажности и перепадов давления благодаря климатическому исполнению УХЛ2.1. Он обеспечивает надёжную передачу токов и сигналов при многократных сочленениях, что делает его востребованным в составе ответственных электротехнических и электронных изделий.
