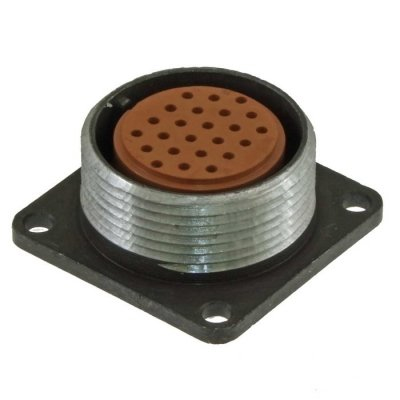

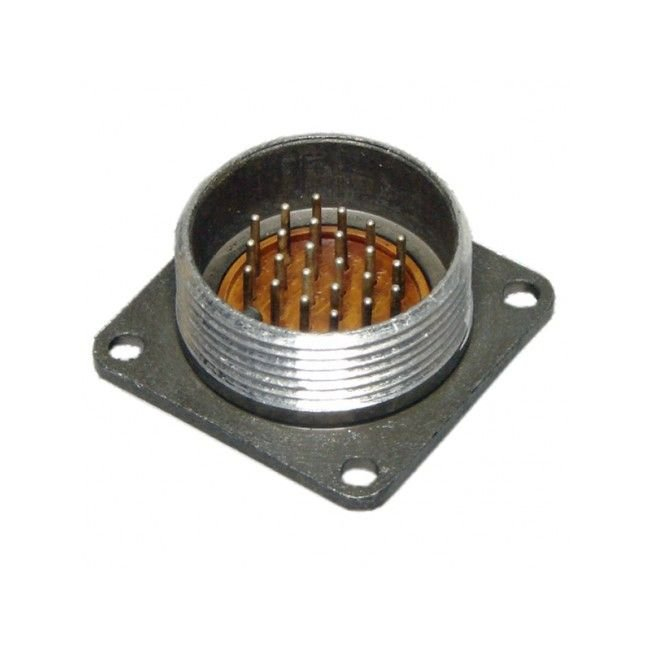

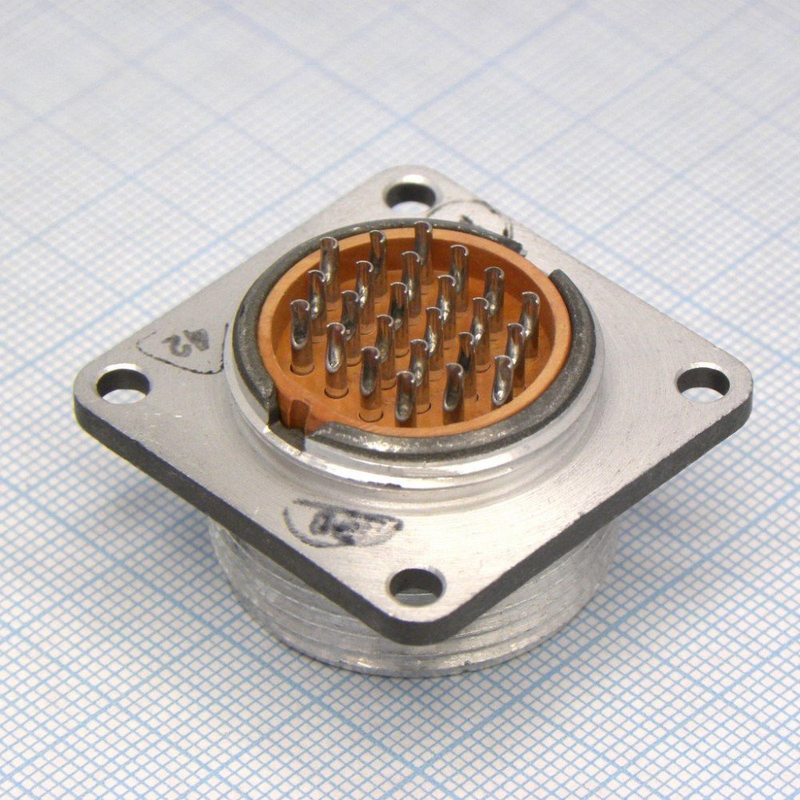

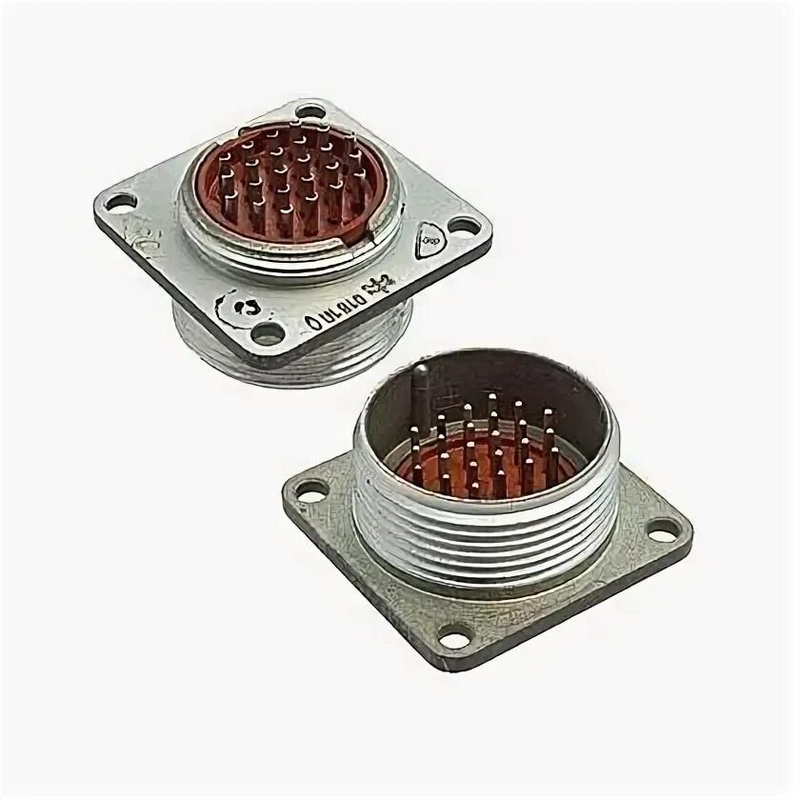

2РМ27Б24Ш1В1 «5» — это блочная вилка цилиндрического низкочастотного соединителя российского производства, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Она относится к серии 2РМ с условным размером корпуса 27 мм, имеет 24 контакта диаметром 1 мм с серебряным покрытием (В1) и подходит для монтажа на блок методом обжимки или пайки.

Технические характеристики

• Токовая нагрузка: 5 А на контакт, до 100 А суммарно на соединитель.

• Максимальное рабочее напряжение: 560–700 В.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм (или 1000 МОм по некоторым данным).

• Электрическая прочность изоляции: 1850 В.

• Емкость между контактами: не более 6 пФ.

Габаритные размеры составляют 25×36×36 мм, масса — не более 24 г. Соединитель выдерживает рабочую температуру от -60°C до +100°C, смену температур до +180°C, вибрацию (1–5000 Гц), линейное ускорение до 2000 м/с² и пиковое ударное ускорение 5000 м/с².

Условия эксплуатации и ресурс

Соединитель имеет всеклиматическое исполнение (В или УХЛ2.1), минимальную наработку 1000–5000 часов при 500 сочленениях-расчленениях и срок сохраняемости 15–25 лет. Приёмка «5» соответствует ТУ ГЕ0.364.126ТУ, что указывает на повышенную надежность для промышленного применения.

Применение

Используется в приборной технике, промышленных системах и оборудовании для надежного соединения цепей в условиях вибрации, перепадов температур и влажности. Производится в России предприятиями вроде тех, что в Смоленске.
