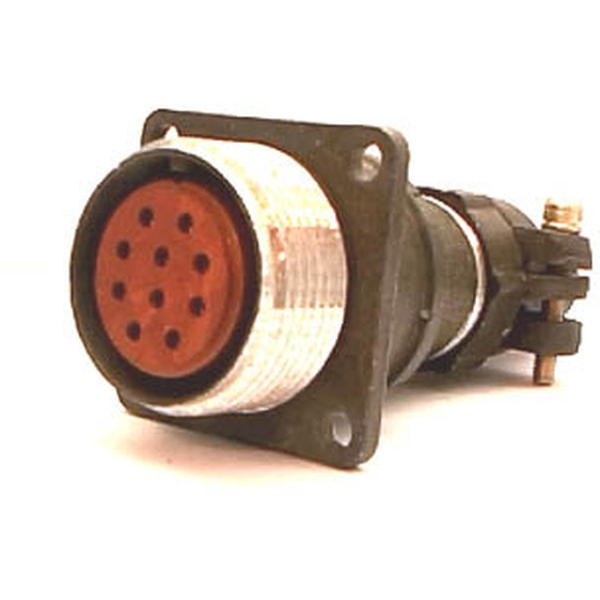

2РМ27Б24Ш1В1

2РМ27Б24Ш1В1 — это цилиндрический низкочастотный негерметичный электро‑разъём, выполненный по стандарту серии 2РМ, в виде блочной вилки (приборной) с 24 цилиндрическими контактами. Он предназначен для соединения электрических цепей постоянного и переменного тока, в том числе в радиоэлектронной и промышленной аппаратуре.

Основные параметры

• Условный размер корпуса — 27, количество контактов — 24, все контакты диаметром 1,0 мм.

• Покрытие контактов — серебро (обозначение «В»), что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

• Максимальная токовая нагрузка на один контакт — до 5 А, суммарная на разъём — до 100 А.

Рабочее напряжение и изоляция

• Максимальное рабочее напряжение постоянного тока или амплитудное значение переменного тока — порядка 560–700 В.

• Электрическая прочность изоляции — около 1850 В; сопротивление изоляции — не менее 5000 МОм, сопротивление контактов — не более 5 мОм.

Конструкция и условия эксплуатации

• Конструкция — блочная (приборная) вилка с резьбовым сочленением и одношпоночной поляризацией корпуса, выполняется из карболита либо аналогичного компаунда.

• Рабочая температура окружающей среды — от −60 °C до +100 °C, допустимы кратковременные перегревы до +180 °C.

• Минимальная наработка — не менее 1000 часов, количество циклов сочленения‑расчленения — до 500, минимальный срок сохраняемости — не менее 15 лет.

Применение и монтаж

• Разъём используется в изделиях с внутренним монтажом, предназначен для низкочастотных цепей с частотой сигнала до примерно 3 МГц.

• Монтаж под провод осуществляется пайкой, разъём относится к приборному исполнению объемного монтажа, применяется в радиоэлектронной и промышленной аппаратуре взамен соответствующих розеток 2РМ‑серии.
