Назначение разъёма 2РМ27Б24Ш1В1

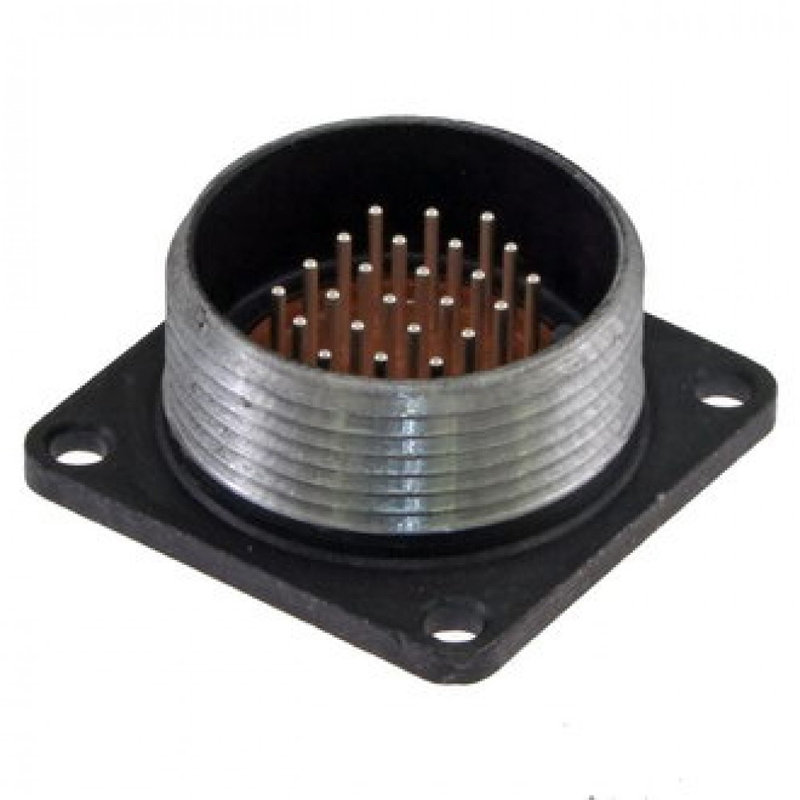

2РМ27Б24Ш1В1 — это цилиндрический низкочастотный негерметичный разъём из серии 2РМ, представляющий собой блочную вилку с приборным корпусом без патрубка. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в составе радиоэлектронной аппаратуры, приборов и устройств, где требуется надёжная коммутация цепей при воздействии разнообразных внешних факторов.

Конструктивные особенности

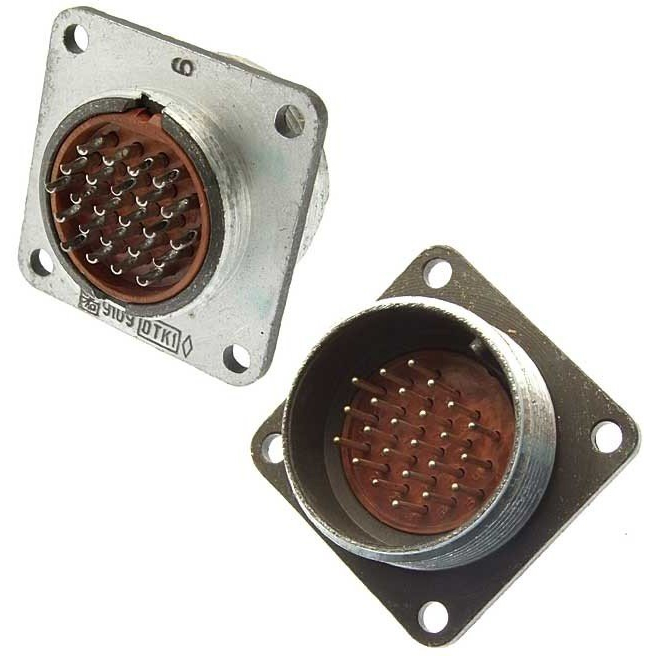

Вилка выполнена в приборном исполнении и не имеет патрубка для крепления кабельной оболочки, что определяет способ её монтажа непосредственно на корпусе блока или прибора. Диаметр посадочного отверстия составляет 27 мм, диаметр контактов — 1 мм, а общее количество контактов равно 24. Такое сочетание позволяет передавать значительное число сигналов через один соединитель, экономя место в компоновке аппаратуры.

Конструкция разъёма негерметична, поэтому при эксплуатации во влажной среде требуется дополнительная защита со стороны аппаратуры. Обозначение «В1» указывает на всеклиматическое исполнение, что делает изделие пригодным для работы в различных климатических зонах.

Технические характеристики

• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на один контакт: от 5 до 7 А.
• Суммарный ток на разъём: до 100 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Электрическая прочность изоляции: от 1850 до 2300 В.
• Ёмкость между контактами: не более 6 пФ.
• Габаритные размеры вилки: 25 на 36 на 36 мм.
• Масса: не более 24 г.

Низкое сопротивление контактов и высокая электрическая прочность изоляции обеспечивают стабильность передачи сигнала и безопасность при работе с напряжениями до 700 В. Малая ёмкость между контактами важна для сохранения формы сигналов в высокочастотных цепях в пределах рабочего диапазона.

Условия эксплуатации

Разъём сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, а кратковременная смена температур допускается до плюс 180 градусов Цельсия. Ресурс изделия составляет не менее 500 сочленений-расчленений и наработку не менее 5000 часов. Срок сохраняемости достигает от 15 до 25 лет, что подтверждает длительный период хранения без потери рабочих свойств.

Изделие устойчиво к воздействию синусоидальной вибрации в диапазоне от 1 до 10000 Гц с ускорением до 1000 метров на секунду в квадрате, к механическим ударам с ускорением до 5000 метров на секунду в квадрате, к акустическим шумам уровнем до 170 дБ и к линейному ускорению до 2000 метров на секунду в квадрате.

Область применения

Благодаря совокупности характеристик 2РМ27Б24Ш1В1 востребован в бортовой и наземной аппаратуре, измерительных приборах, системах связи и управления, эксплуатируемых в жёстких условиях. Всеклиматическое исполнение и устойчивость к вибрации и ударам делают его пригодным для техники, работающей на подвижных объектах и в неотапливаемых помещениях. Перед монтажом следует учитывать негерметичность конструкции и предусматривать защиту разъёма от прямого воздействия влаги и пыли в составе изделия.
