Назначение разъёма 2РМ27Б24Ш1В1

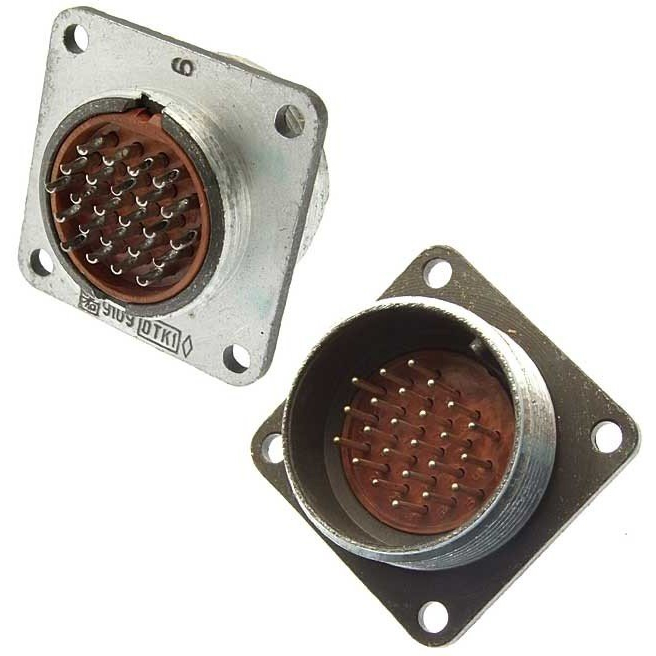

2РМ27Б24Ш1В1 — цилиндрический низкочастотный негерметичный разъём серии 2РМ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе электрических жгутов и кабельных сборок, где требуется надёжное механическое соединение и разъединение проводников при эксплуатации в жёстких климатических и механических условиях.

Разъём выполнен в блочном (приборном) исполнении, то есть устанавливается непосредственно на корпус прибора, блока или панель, а не на кабель. Такое исполнение рассчитано на фиксацию в составе аппаратуры и обеспечивает соединение с ответной кабельной частью.

Обозначение и конструктивные особенности

Маркировка 2РМ27Б24Ш1В1 построена по принятой для серии 2РМ схеме и расшифровывается следующим образом:

• 2РМ — тип разъёма, цилиндрический низкочастотный;
• 27 — условный размер корпуса, равный 27 мм;
• Б — блочный (приборный) корпус;
• 24 — количество контактов в разъёме;
• Ш — вилка;
• 1 — сочетание контактов;
• В — всеклиматическое исполнение;
• 1 — модификация.

Диаметр контактов составляет 1 мм. Габаритные размеры изделия — около 25 на 36 на 36 мм, масса — до 24 г. Разъём относится к негерметичным изделиям, то есть не предназначен для работы при повышенном давлении среды или в условиях прямого воздействия влаги.

Электрические характеристики

Максимальное рабочее напряжение разъёма достигает от 560 до 700 В. Токовая нагрузка на один контакт составляет от 5 до 7 А, суммарная токовая нагрузка на разъём — до 100 А. Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 1000 до 5000 МОм.

Электромагнитная прочность изоляции лежит в пределах от 1850 до 2300 В. Указанные параметры определяют применимость разъёма в цепях управления, питания и сигнальных цепях низкой частоты в составе промышленной и специальной аппаратуры.

Условия эксплуатации и надёжность

Разъём рассчитан на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Всеклиматическое исполнение В означает пригодность к эксплуатации в различных климатических зонах без дополнительной защиты.

Изделие выдерживает до 500 циклов сочленения и расчленения. Наработка составляет от 1000 до 5000 часов. Разъём устойчив к воздействию вибрации в диапазоне от 1 до 5000 Гц, ударов с ускорением от 1000 до 5000 метров на секунду в квадрате и линейного ускорения до 2000 метров на секунду в квадрате.

Область применения

2РМ27Б24Ш1В1 применяется в приборах и блоках, где необходимо коммутировать до 24 цепей одновременно, включая цепи питания и сигнальные линии с частотой до 3 МГц. Блочное исполнение делает разъём удобным для монтажа на передних и задних панелях корпусов, стоек и пультов. Благодаря стойкости к вибрации, ударам и широкому температурному диапазону изделие востребовано в аппаратуре, работающей в подвижных и стационарных условиях с повышенными механическими нагрузками.

Для правильного подбора ответной части и обеспечения герметичности соединения в конкретных условиях эксплуатации следует учитывать, что данный разъём является негерметичным, а его контакты имеют диаметр 1 мм и сочетание, обозначенное индексом 1.
