Назначение соединителя 2РМ27Б24Ш1В1

Соединитель 2РМ27Б24Ш1В1 — это цилиндрический низкочастотный негерметичный электрический разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие относится к категории 2РМ27 и применяется там, где требуется надёжное разъёмное соединение многожильных кабелей и приборных цепей.

Конструктивно соединитель состоит из двух частей — вилки и розетки. Каждая из частей может быть выполнена как блочной (приборной), так и кабельной. Блочная часть изготавливается без патрубков либо с прямыми патрубками, а кабельная — без патрубков, с прямыми или угловыми патрубками. Такое разнообразие исполнений позволяет встраивать разъём непосредственно в корпус прибора или монтировать его на кабель.

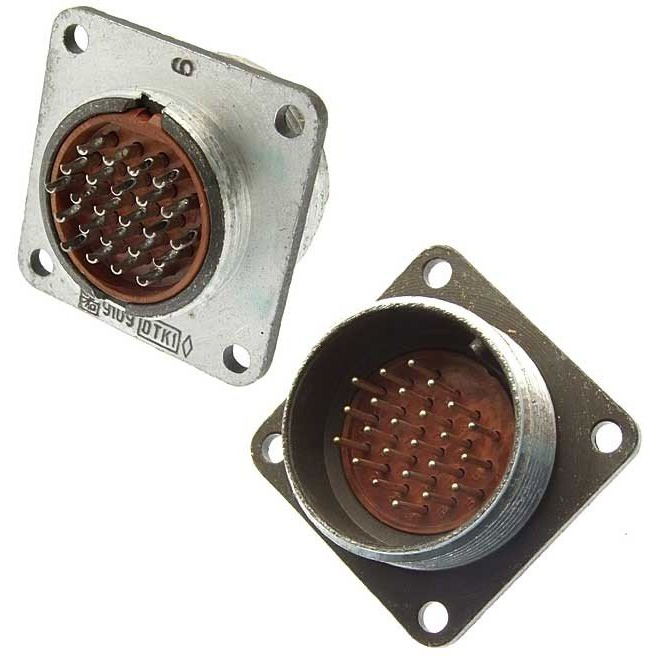

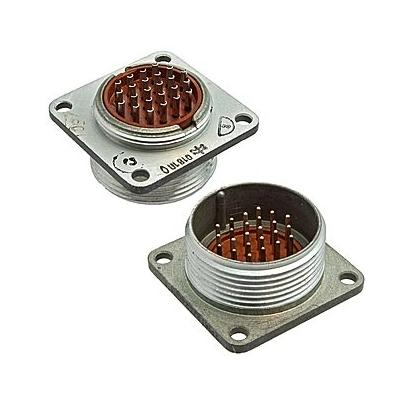

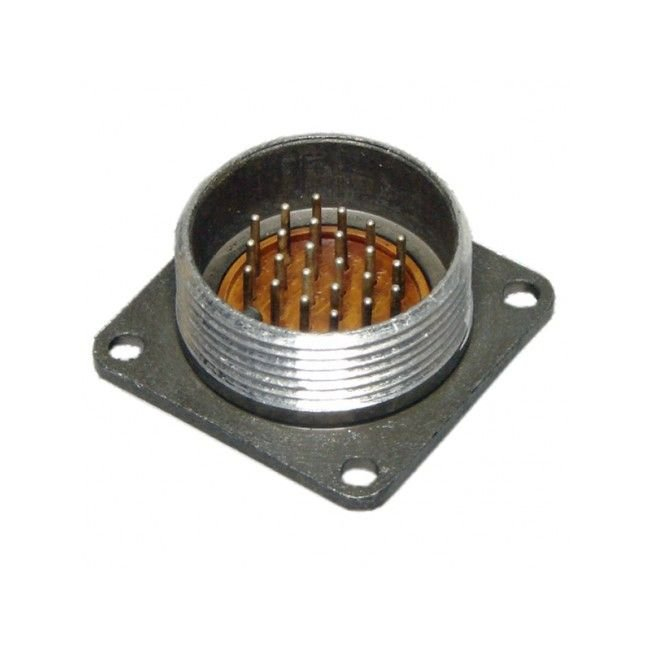

Рассматриваемое исполнение 2РМ27Б24Ш1В1 представляет собой вилку с блочным (приборным) корпусом условного размера 27. Буквенно-цифровая маркировка отражает тип корпуса, количество контактов и вид части соединителя, что упрощает подбор ответной части при комплектации изделия.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данного соединителя. Они определяют его электрические и эксплуатационные возможности.

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Условный размер корпуса: 27.
• Вид корпуса: блочный (приборный).
• Количество контактов: 24.
• Часть соединителя: вилка (обозначение Ш).
• Сочетание контактов: все контакты диаметром 1,0 мм.
• Покрытие контактов: серебро.
• Метод монтажа: обжимка или пайка.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.

Резьбовое сочленение обеспечивает механическую фиксацию вилки и розетки и препятствует самопроизвольному расхождению под воздействием вибрации. Одношпоночная поляризация корпусов исключает неправильное взаимное положение частей при стыковке, что важно при большом числе контактов. Серебряное покрытие контактов способствует стабильному переходному сопротивлению.

Электрические параметры

• Максимальная токовая нагрузка на контакт: до 8 А для контактов диаметром 1,0 мм.
• Максимальное рабочее напряжение: от 560 В до 700 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.

Указанный диапазон рабочих температур позволяет эксплуатировать соединитель как в условиях сильного холода, так и при значительном нагреве. Значение сопротивления контактов не более 5 мОм говорит о малых потерях на переходном сопротивлении, а сопротивление изоляции не менее 1000 МОм — о хороших изолирующих свойствах в нормальных климатических условиях.

Применение и особенности монтажа

Соединитель 2РМ27Б24Ш1В1 востребован в приборостроении, промышленной автоматике, измерительной и радиоэлектронной аппаратуре, где необходимо передавать сигнал и питание через разъёмное соединение. Блочное исполнение предполагает закрепление вилки непосредственно на корпусе устройства, а ответная кабельная часть подключается к ней.

Монтаж контактов выполняется двумя способами — обжимкой или пайкой. Первый вариант удобен при массовой сборке кабельных сборок и обеспечивает стабильное соединение, второй применяется при единичном изготовлении и ремонте. Резьбовое сочленение требует аккуратного завинчивания для полного контакта без перекоса.

1. Проверьте соответствие условного размера корпуса и числа контактов ответной части.
2. Подготовьте проводники в соответствии с выбранным методом монтажа — обжимкой или пайкой.
3. Установите блочную вилку на прибор и подключите кабельную часть.
4. Совместите шпонки для правильной поляризации и завинтите резьбовое соединение.

Благодаря 24 контактам диаметром 1,0 мм и токовой нагрузке до 8 А на контакт изделие подходит для цепей питания и управления средней мощности. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет допустимые условия эксплуатации, а негерметичное исполнение означает, что соединитель не предназначен для работы под водой или в среде с повышенным давлением.
