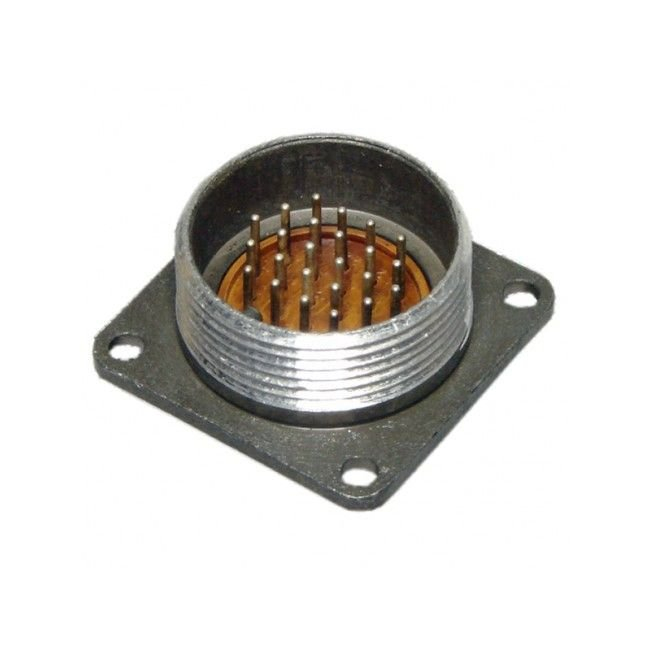

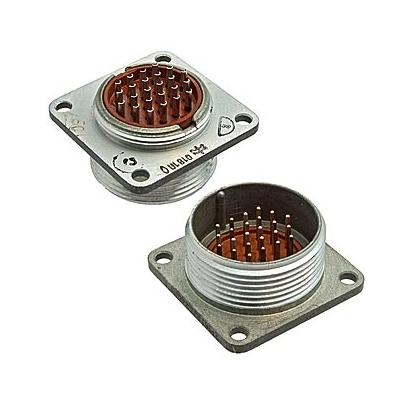

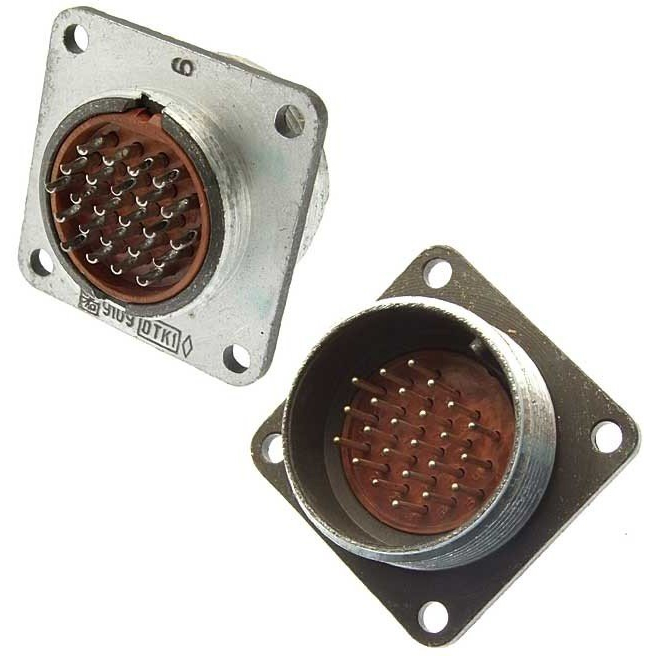

Разъем 2РМ27Б24Ш1В1 — это блочная вилка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он используется в различных узлах и блоках радиоэлектронной аппаратуры, как специального, так и общего назначения.

Технические характеристики

• Количество контактов : 24
• Максимальная токовая нагрузка :
  • На одиночный контакт: 5 А
  • Суммарная на соединитель: до 100 А
• Максимальное рабочее напряжение : до 560 В (в некоторых источниках указано до 700 В)
• Сопротивление контактов : не более 5 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Емкость между контактами : не более 6 пФ
• Электрическая прочность изоляции : 1850 В

Условия эксплуатации

Разъемы 2РМ27Б24Ш1В1 могут работать в широком диапазоне температур:

• Рабочая температура: от -60°С до +100°С
• Смена температур: от -60°С до +180°С
• Относительная влажность при +25°С: до 98%

Кроме того, разъемы устойчивы к механическим воздействиям, таким как синусоидальная вибрация (от 1 Гц до 5000 Гц) и ударные нагрузки.

Конструкция и монтаж

Разъем состоит из двух частей: вилки и розетки, которые соединяются резьбовым способом. Корпус разъема выполнен из алюминиевого сплава, а контакты могут быть покрыты серебром или золотом. Метод монтажа — пайка, что позволяет использовать его с экранированными или неэкранированными кабелями.

Применение

Разъемы данной серии используются в различных областях, включая радиоэлектронную аппаратуру и другие устройства, требующие надежного электрического соединения. Они разработаны для долговечного использования, с минимальным сроком службы в 15 лет и гарантированной наработкой в 1000 часов. Таким образом, 2РМ27Б24Ш1В1 представляет собой надежный и универсальный ком Онент для обеспечения электрических соединений в сложных условиях эксплуатации.
