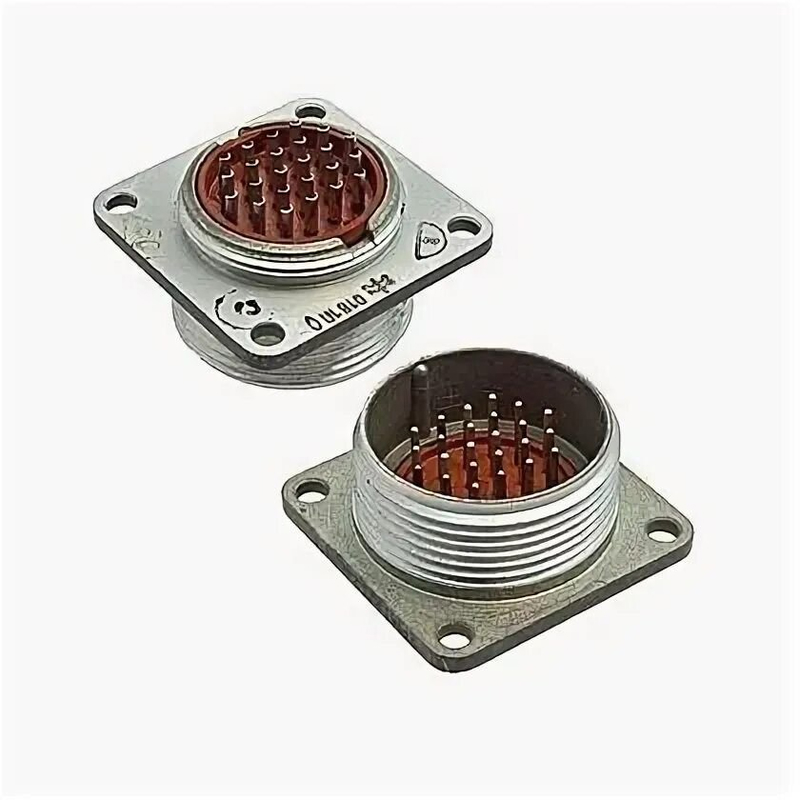

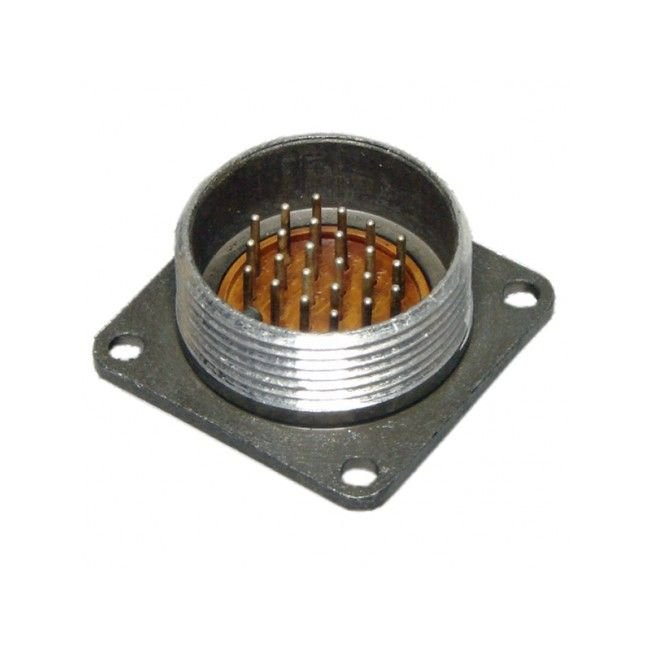

2РМ27Б24Ш1В1 «1» — это блочная вилка цилиндрического низкочастотного соединителя серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока.

Основные параметры

Она имеет 24 контакта диаметром 1 мм с серебряным покрытием (В), токовую нагрузку до 5 А на контакт и суммарно до 100 А на соединитель, максимальное рабочее напряжение 560–700 В. Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 1850 В.

Габариты и масса

Габаритные размеры составляют 25×36×36 мм, масса — не более 24 г.

Изображение показывает технический чертеж вилки с видом спереди, сбоку и сзади, где видны точные размеры и расположение 24 контактов.

Условия эксплуатации

Работает при температурах от -60°C до +100°C (смена температур до +180°C), в климатическом исполнении УХЛ2.1, выдерживает вибрацию, удары (до 5000 м/с²) и линейное ускорение до 2000 м/с². Подходит для внутреннего монтажа с резьбовым соединением и одношпоночной поляризацией, обеспечивает пылезащищенность в соединенном состоянии.

Применение

Используется в промышленных системах, включая условия повышенной влажности и пониженного давления; маркировка «1» указывает на приемку по ТУ АШДК.434410.062 (категория качества).
