Назначение разъёма 2РМ27Б24Г1В1В

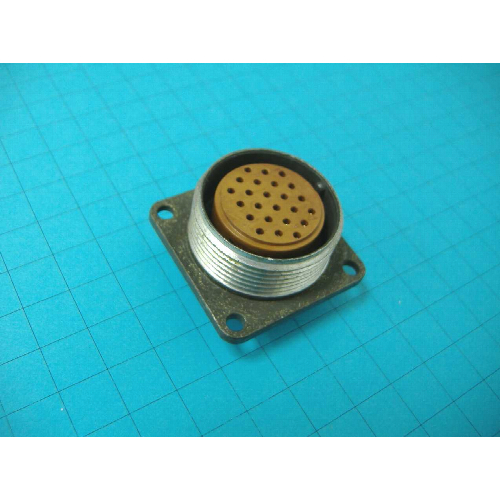

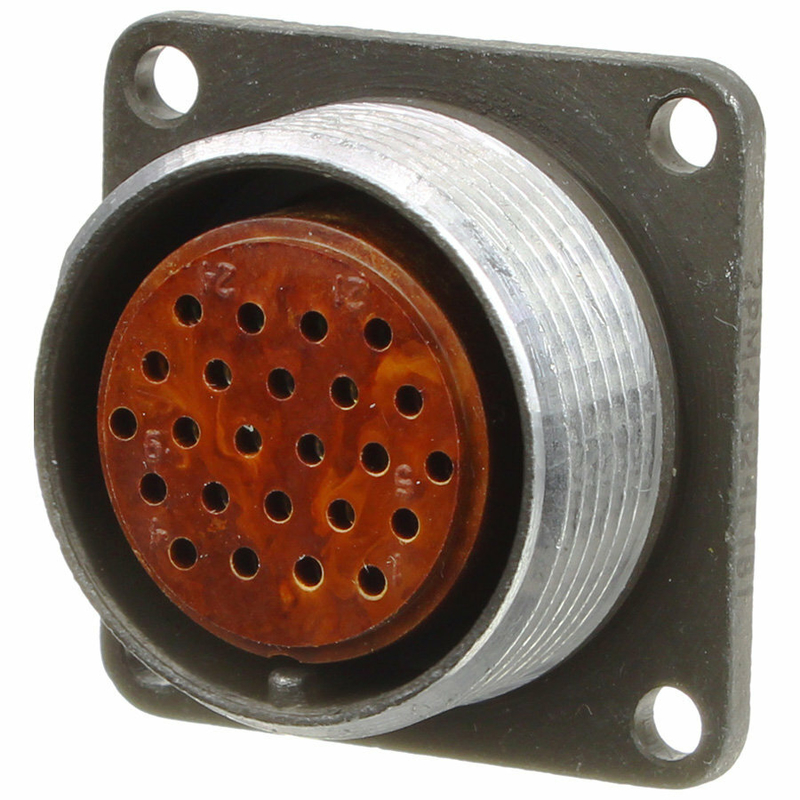

2РМ27Б24Г1В1В — это цилиндрический низкочастотный негерметичный разъём производства завода «Элекон». Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Такие разъёмы применяют там, где требуется надёжное электрическое соединение с возможностью быстрого сочленения и расчленения, а также устойчивость к механическим нагрузкам и воздействию внешней среды в пределах исполнения.

Модель относится к серии 2РМ27 и предназначена для эксплуатации в составе промышленной электроники и приборостроения. Разъём не является герметичным, поэтому его не следует рассматривать как элемент, обеспечивающий герметичность корпуса или защиту от прямого воздействия жидкостей под давлением. При этом он рассчитан на работу в широком диапазоне температур и во всеклиматическом исполнении.

Подтверждённые особенности и характеристики

Ниже перечислены свойства, указанные для данной модели. Все значения приведены в соответствии с данными каталога, без дополнительных допущений.

• Тип: цилиндрический низкочастотный негерметичный разъём.
• Производитель: завод «Элекон».
• Число контактов: 24.
• Условный размер корпуса: 27.
• Поляризация: одношпоночная.
• Соединение: резьбовое.
• Рабочий ток на контакт: до 36 А.
• Максимальное напряжение: 700 В.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Монтаж: пайка или обжимка.
• Варианты исполнения: экранированные и неэкранированные.

Обозначение модели имеет структуру, которая отражает её параметры. Серия 2РМТ и 2РМ указывает на тип разъёма, число 27 — на размер корпуса, буква Б — на блочный (приборный) тип, число 24 — на количество контактов, сочетание Г1 — на схему контактов для розетки, буква В — на серебряное покрытие, а сочетание 1В — на всеклиматическое исполнение с теплостойкостью.

Электрические и эксплуатационные параметры

Рабочий ток на контакт достигает 36 А, что позволяет использовать разъём в силовых цепях низкой и средней мощности. Максимальное напряжение составляет 700 В. Частотный диапазон ограничен 3 МГц, поэтому изделие относится к низкочастотным соединителям и не предназначено для радиочастотных трактов.

Температура эксплуатации от минус 60 до плюс 100 градусов Цельсия охватывает большинство задач промышленной автоматики, приборных блоков и силовых шкафов. Всеклиматическое исполнение с теплостойкостью означает, что разъём рассчитан на работу в разных климатических зонах в пределах указанного температурного диапазона.

Применение и монтаж

Разъём применяется в промышленной электронике и приборостроении для надёжного соединения электрических цепей. Его используют в составе блоков и приборов, где необходима коммутация кабелей и жгутов с фиксацией резьбовым соединением. Одношпоночная поляризация исключает неправильное сочленение и обеспечивает однозначную ориентацию ответных частей.

1. Подготовить контакты и проводники в соответствии с выбранным способом монтажа.
2. Выполнить пайку или обжимку контактов, соблюдая требования к качеству соединения.
3. Собрать разъём, совместив шпонку с ответной частью.
4. Затянуть резьбовое соединение до надёжной фиксации.

При монтаже пайкой важно не перегревать изоляционные детали. При обжимке следует использовать инструмент, соответствующий типу контактов. Экранированные варианты применяют там, где требуется снижение влияния помех, неэкранированные — в более простых условиях. Поскольку разъём негерметичный, при эксплуатации во влажной среде необходимы дополнительные меры защиты со стороны оборудования.

Краткое резюме

2РМ27Б24Г1В1В от завода «Элекон» — это 24-контактный цилиндрический низкочастотный негерметичный разъём с условным размером корпуса 27, одношпоночной поляризацией и резьбовым соединением. Он рассчитан на ток до 36 А на контакт, напряжение до 700 В, частоту до 3 МГц и температуру от минус 60 до плюс 100 градусов Цельсия. Монтаж выполняется пайкой или обжимкой, доступны экранированные и неэкранированные исполнения. Изделие предназначено для промышленной электроники и приборостроения.
