Разъем 2РМ27Б24Г1В1 относится к серии 2РМ и представляет собой блочную розетку. Однако, в вашем вопросе упоминается маркировка БПН , которая обычно используется для описания других модификаций разъемов, например, 2РМ27БПН24Г1В1. Давайте рассмотрим оба варианта, добавив подробные характеристики и области применения:

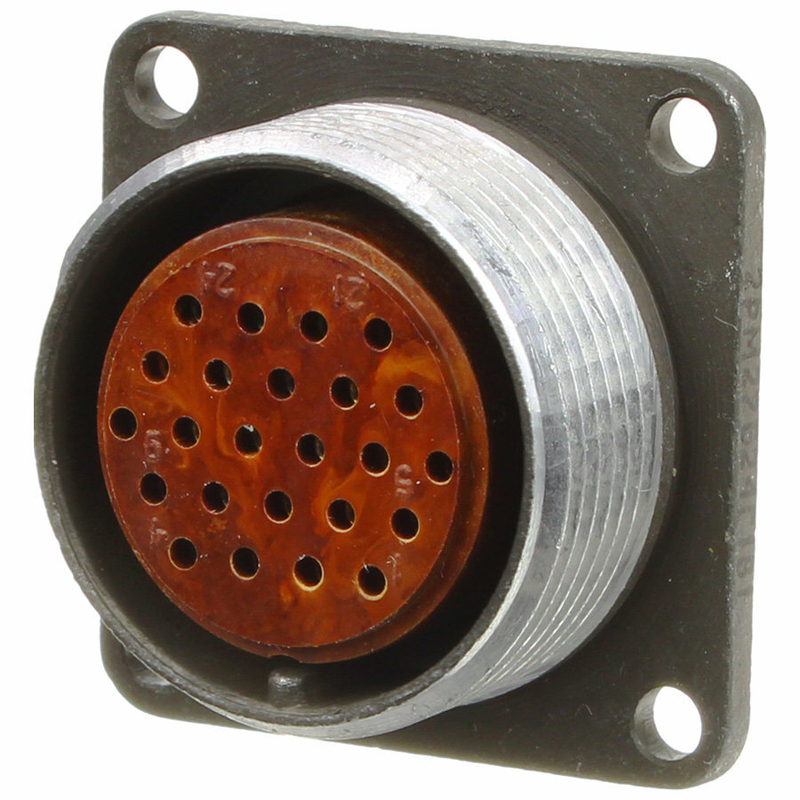

2РМ27Б24Г1В1

• Тип соединителя : 2РМ, цилиндрический, низкочастотный, общего назначения

• Условный размер корпуса : 27 (диаметр посадочного отверстия около 27 мм)

• Вид корпуса : Б - блочная (приборная) розетка (рецептакл) для монтажа на панель (с фланцем)

• Вид контактов : Г - штыревые (вилка, male contacts)

• Количество контактов : 24

• Диаметр контактов : 1 мм

• Покрытие контактов : В - серебро

• Способ монтажа контактов : Пайка

• Максимальное рабочее напряжение : до 700 В (амплитудное значение)

• Максимальная токовая нагрузка на контакт : до 5 А

• Сопротивление контактов : не более 2.5 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Рабочая температура : от -60°C до +100°C

• Механическая износостойкость : 500 циклов сочленения-расчленения

• Степень защиты (IP) : IP54 (в сочлененном состоянии)

• Сочленение : резьбовое, обеспечивает надежную фиксацию

• Применение : Широко используются в радиоэлектронной аппаратуре, промышленной автоматике, приборостроении, системах связи, медицинском оборудовании, а также в военной и аэрокосмической технике. Идеальны для стационарного монтажа на корпуса приборов и блоков, где требуется стабильное и быстроразъемное соединение для передачи низкочастотных сигналов и питания в условиях, требующих повышенной надежности и защиты от внешних воздействий.

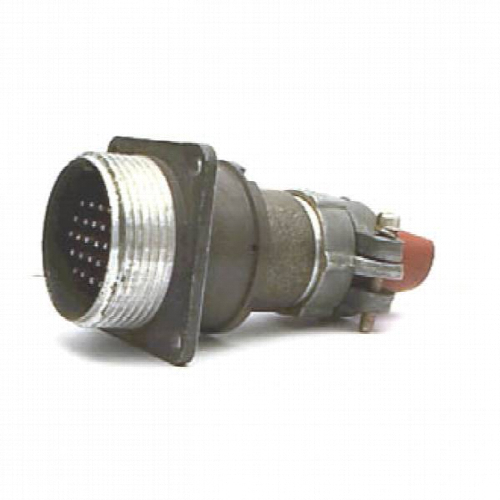

2РМ27БПН24Г1В1

• Тип соединителя : 2РМ, цилиндрический, низкочастотный, общего назначения

• Условный размер корпуса : 27

• Вид корпуса : Б - блочная (приборная) розетка (рецептакл) для монтажа на панель

• Вид патрубка : П - прямой патрубок для ввода кабеля, интегрированный в блочный корпус

• Вид гайки патрубка : Н - для неэкранированного кабеля

• Вид контактов : Г - штыревые (вилка, male contacts)

• Количество контактов : 24

• Диаметр контактов : 1 мм

• Покрытие контактов : В - серебро

• Способ монтажа контактов : Пайка

• Максимальное рабочее напряжение : до 700 В (амплитудное значение)

• Максимальная токовая нагрузка на контакт : до 5 А

• Сопротивление контактов : не более 2.5 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Рабочая температура : от -60°C до +100°C

• Механическая износостойкость : 500 циклов сочленения-расчленения

• Степень защиты (IP) : IP54 (в сочлененном состоянии)

• Сочленение : резьбовое

• Применение : Аналогично разъему 2РМ27Б24Г1В1, но благодаря интегрированному прямому патрубку для неэкранированного кабеля, он обеспечивает непосредственный ввод и фиксацию кабеля в блочном корпусе. Это упрощает монтаж, экономит место и обеспечивает дополнительную защиту от механических воздействий в месте ввода кабеля. Применяется в оборудовании, где требуется компактное и интегрированное решение для подключения кабелей напрямую к панельно-монтируемым разъемам в промышленных, транспортных, телекоммуникационных и специализированных системах.

Маркировка БПН в 2РМ27БПН24Г1В1 указывает на наличие прямого патрубка и гайки для неэкранированного кабеля, что отличает его от базовой модели 2РМ27Б24Г1В1 и расширяет его функциональность за счет интегрированного кабельного ввода.
