Назначение разъёма 2РМ27Б24Г1В1

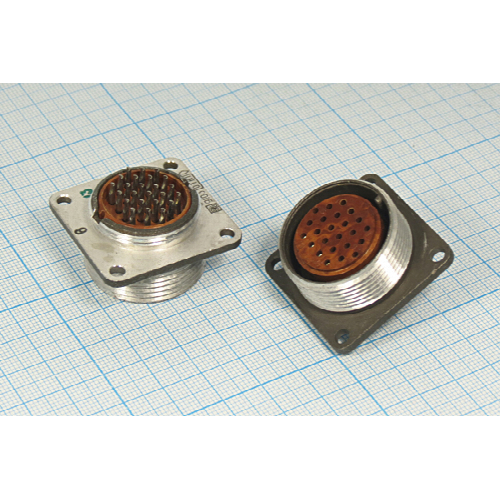

Разъём 2РМ27Б24Г1В1 производства АО «Завод Элекон» относится к серии цилиндрических низкочастотных разъёмов 2РМ. Такие изделия предназначены для соединения электрических цепей постоянного и переменного тока, в том числе в аппаратуре радиоэлектроники и промышленных устройствах. Модель 2РМ27Б24Г1В1 представляет собой розетку блочную цилиндрическую приборного типа. Она применяется для внутреннего объёмного монтажа либо для установки на панель оборудования.

Основное назначение изделия — обеспечение надёжного электрического сочленения в составе блоков, стоек и пультов, где требуется компактное подключение большого числа проводников. Серия 2РМ рассчитана на работу в условиях вибрации и ударов, поэтому разъём востребован в промышленном и военном оборудовании. Конструкция розетки предполагает резьбовое сочленение с ответной вилкой; патрубок и гибкий кабельный вывод у данной модели отсутствуют.

Подтверждённые особенности конструкции

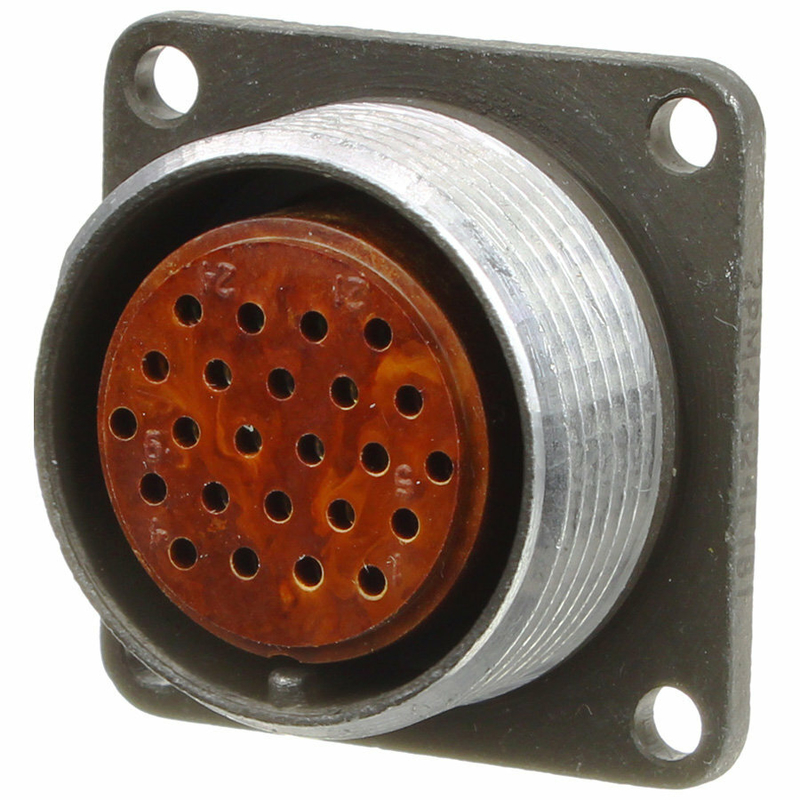

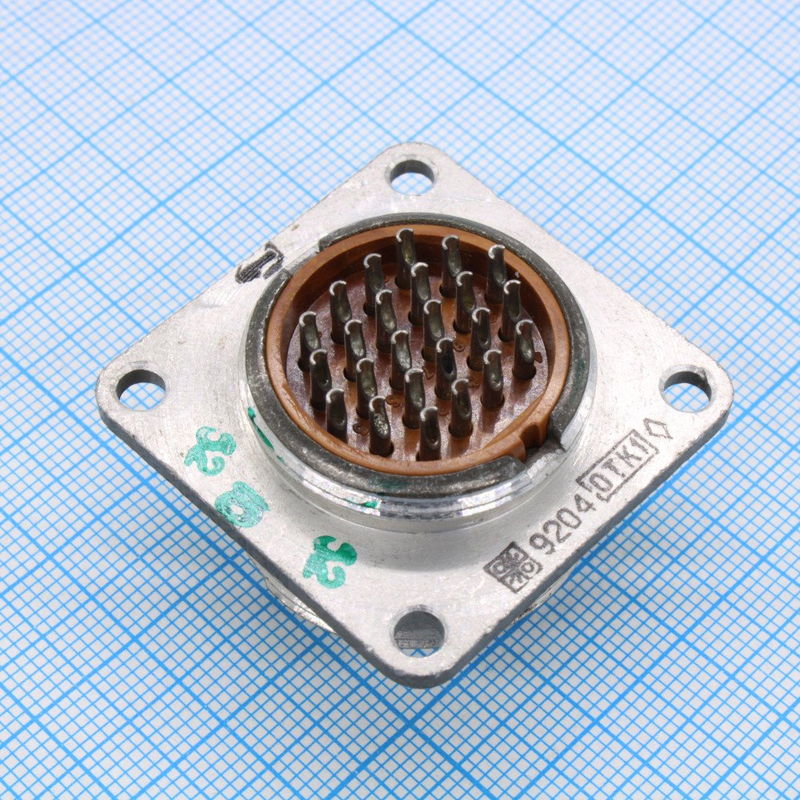

Изделие имеет 24 контакта, все контакты круглые, диаметром около 1 мм. Тип контактов — гнёзда, извлекаемые. Материал контактов — латунь марки ЛС59‑1, покрытие — серебро Ag. Изолятор выполнен из карболита. Корпус изготовлен из алюминиевого сплава А‑22, имеет оксидированное покрытие и серый цвет.

Механический монтаж выполняется креплением на панель. Установочные отверстия имеют диаметр около 3,4 мм, шаг между ними составляет 29 мм. Электрический монтаж производится пайкой проводов к контактам. Герметичность не предусмотрена: разъём негерметичный, без уплотнительной втулки.

• Количество контактов — 24, все круглые, диаметром около 1 мм.
• Контакты — извлекаемые гнёзда из латуни ЛС59‑1 с серебряным покрытием.
• Изолятор — карболит, корпус — алюминиевый сплав А‑22 с оксидированным покрытием серого цвета.
• Крепление — на панель, установочные отверстия около 3,4 мм с шагом 29 мм.
• Монтаж проводов — пайка; сочленение с вилкой — резьбовое.
• Герметичность — негерметичное исполнение, без уплотнительной втулки.

Электрические параметры

Максимальное рабочее напряжение достигает примерно 560 В. Максимальный ток на один контакт составляет 5 А, суммарный ток на разъём — до 100 А. Сопротивление контакта — не более 5 мОм. Сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции — около 1850 В переменного тока.

Условия эксплуатации и стойкость к нагрузкам

Рабочий диапазон температур — примерно от минус 60 до плюс 100 градусов Цельсия. Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия. Климатическое исполнение соответствует типу УХЛ 2.1.

Разъём рассчитан на синусоидальную вибрацию с частотой до 5 кГц и амплитудой ускорения до 50 g. Он выдерживает многократные удары до 100 g и одиночные удары до 500 g. Устойчивость к акустическим шумам — до уровня звукового давления порядка 170 дБ. Это позволяет применять изделие в достаточно жёстких условиях эксплуатации.

Области применения

Благодаря совокупности характеристик 2РМ27Б24Г1В1 применяется в аппаратуре радиоэлектроники, промышленных устройствах и военном оборудовании, где необходимы стойкость к вибрации, ударам и широкому диапазону температур. Розетка подходит для внутреннего объёмного монтажа и установки на панель, обеспечивая соединение цепей постоянного и переменного тока с максимальным напряжением до примерно 560 В. Резьбовое сочленение с вилкой даёт надёжный контакт, а пайка проводов — стабильное электрическое соединение в составе блока или стойки.
