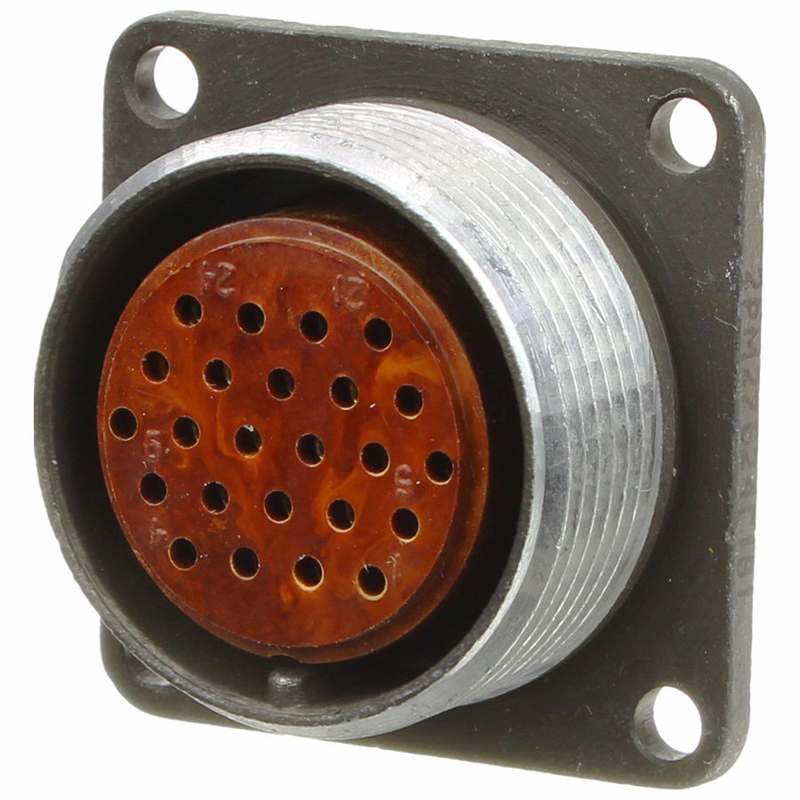

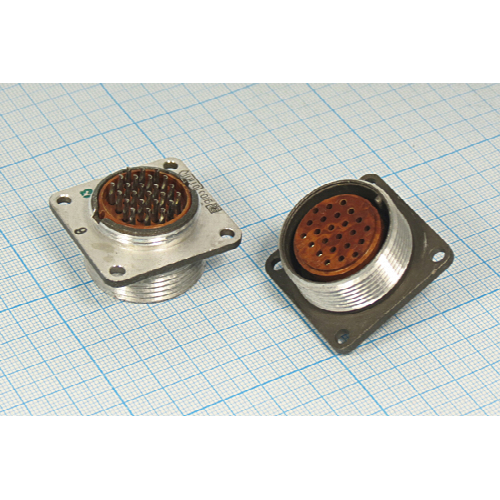

2РМ27Б24Г1В1

Цена:

1200 ₽

В наличии: 326 шт.

Технические характеристики

Соединители 2РМ27Б24Г1В1

Соединители 2РМ27Б24Г1В1 представляют собой цилиндрические, низкочастотные, негерметичные разъемы, предназначенные для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В. Они состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Основные характеристики:

Условный размер корпуса : 27 мм.
Количество контактов : 24.
Диаметр контактов : 1 мм.
Максимальная токовая нагрузка на контакт : 5-7 А (в зависимости от источника).
Максимальная суммарная токовая нагрузка на соединитель : до 100 А.
Покрытие контактов : серебро.
Сопротивление контактов : не более 5 мОм.
Сочленение : резьбовое.
Минимальная наработка : не менее 1000 часов.
Число сочленений-расчленений : 500 раз.
Срок минимальной сохраняемости : не менее 15 лет.

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они предназначены для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Разъем 2РМ27Б24Г1В1 относится к серии цилиндрических, низкочастотных соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он имеет блочный корпус с посадочным диаметром 27 мм и 24 контакта диаметром 1 мм. Разъемы этой серии изготовлены из специального сплава алюминия АЛ-11, а изолятор выполнен из пресс-материала АГ-4.

Технические характеристики:

Максимальное рабочее напряжение: до 560 В или 700 В
Токовая нагрузка: на одиночный контакт от 4 до 5 А, суммарная на соединитель до 100 А или более
Сопротивление контактов: не более 5 мОм
Сопротивление изоляции: не менее 5000 МОм
Количество контактов: 24
Покрытие контактов: серебро
Рабочая температура: от -60 до +100 °С
Минимальная наработка: 5000 часов
Срок сохраняемости: до 25 лет
Сочленение: резьбовое

Этот разъем используется в радиоэлектронной аппаратуре и может быть установлен на приборную панель. Он обеспечивает пылезащищенность контактов и мест подсоединения проводов.
