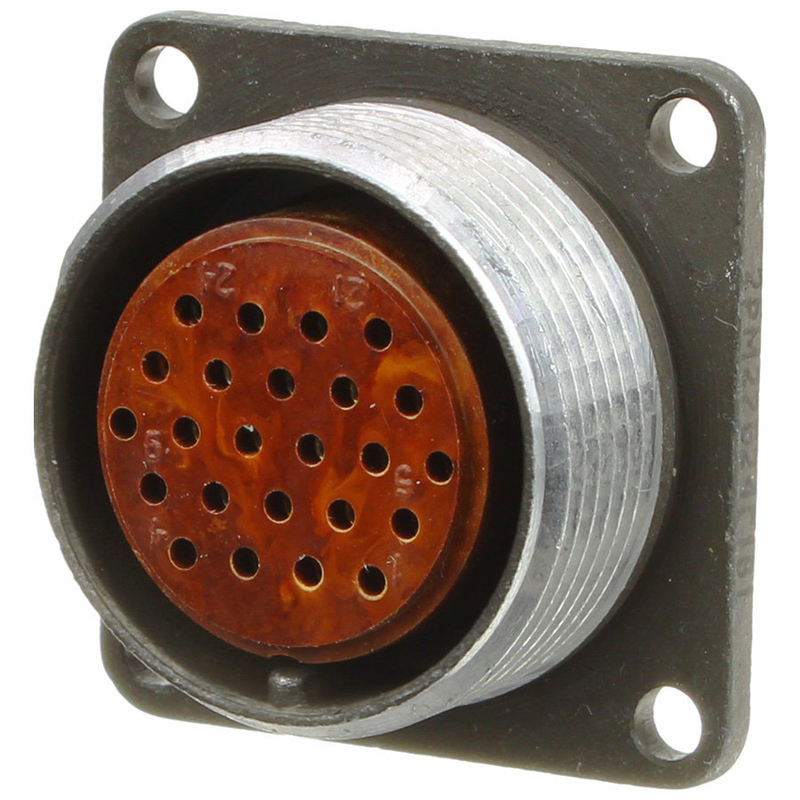

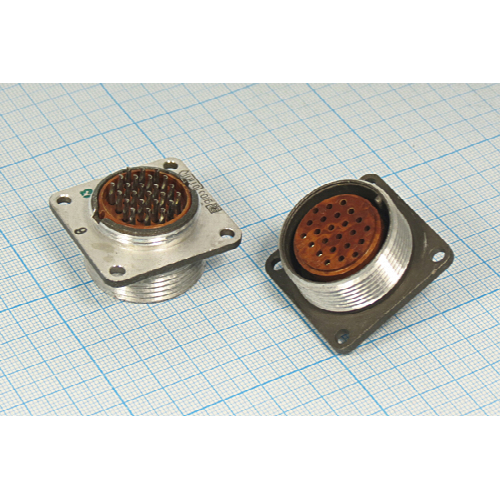

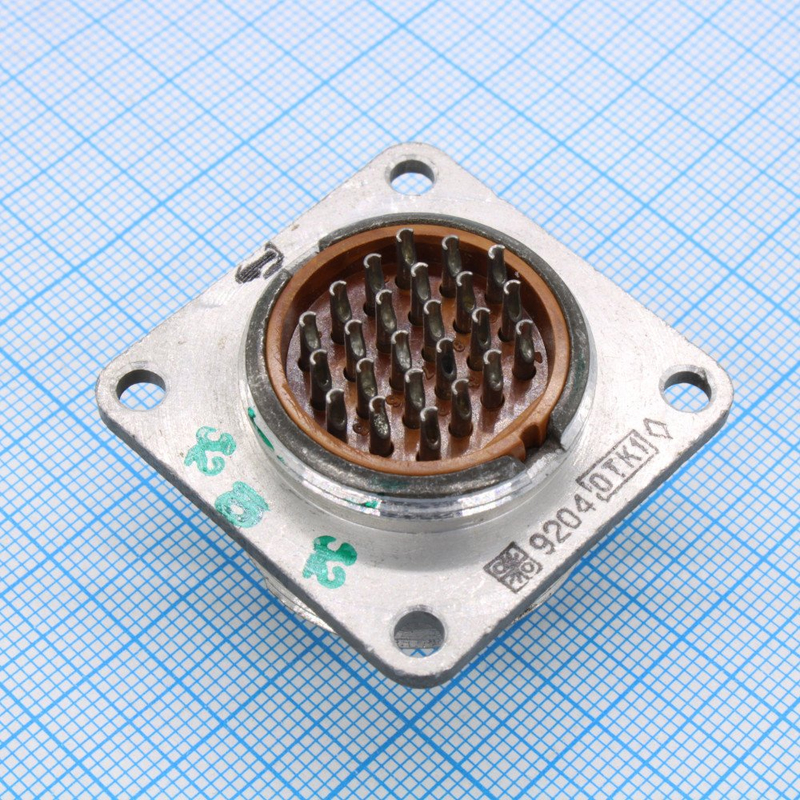

Соединители 2РМ27Б24Г1В1 ОС относятся к серии цилиндрических низкочастотных негерметичных разъемов, предназначенных для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В. Они используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 27 мм.

• Количество контактов : 24.

• Диаметр контактов : 1 мм.

• Максимальная токовая нагрузка на контакт : Обычно указывается как 5-7 А, в зависимости от источника.

• Максимальная суммарная токовая нагрузка : До 100 А.

• Максимальное рабочее напряжение : От 560 до 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Покрытие контактов : Серебро.

• Способ монтажа : Пайка или обжимка.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

Применение и особенности:

• Соединители состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

• Блочная часть может изготавливаться без патрубков или с прямыми патрубками.

• Кабельная часть может быть без патрубков, с прямыми или угловыми патрубками.

• Предназначены для монтажа с экранированными или неэкранированными кабелями.

• Гарантийный срок хранения составляет 15 лет, гарантийная наработка — 1000 часов во всех реж
