Назначение разъёма 2РМ27Б24Г1П1

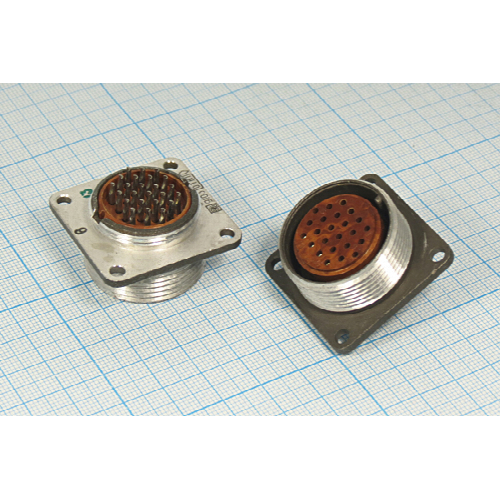

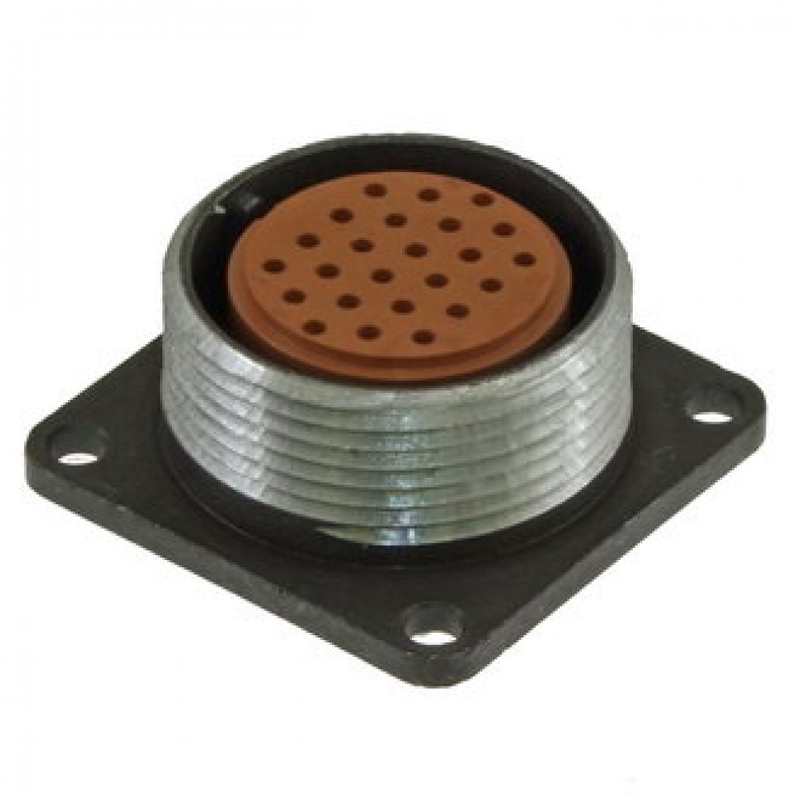

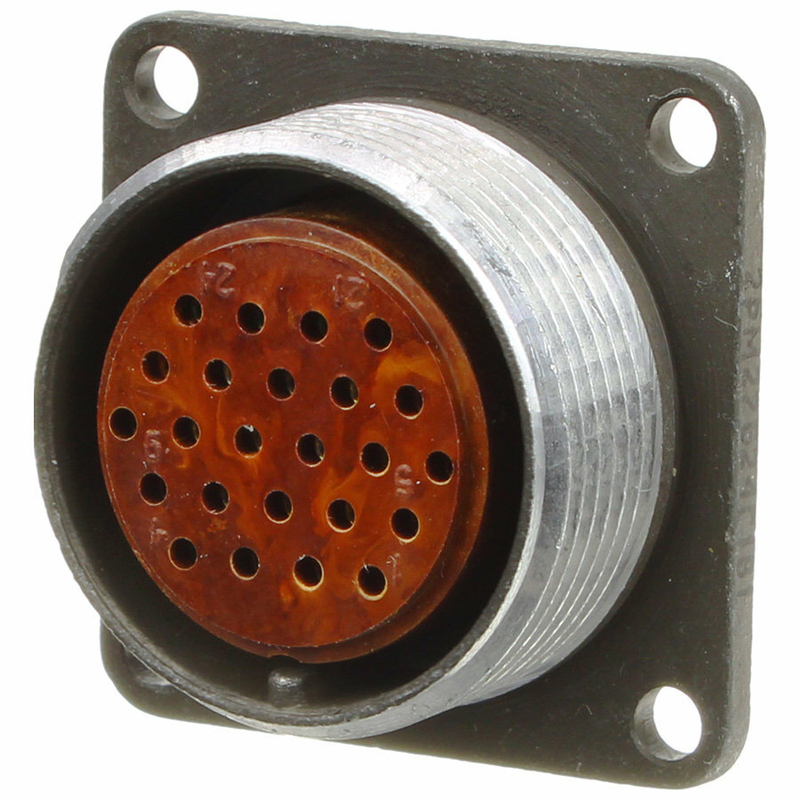

2РМ27Б24Г1П1 — цилиндрический низкочастотный разъём серии 2РМ, выполненный в виде приборной (блочной) розетки с блочным корпусом и негерметичным исполнением. Изделие предназначено для соединения электрических цепей постоянного и переменного тока, в том числе в аппаратуре радиоэлектроники и автоматики. Основная задача такого разъёма — обеспечить надёжное многоконтактное электрическое соединение между отдельными узлами, блоками и модулями аппаратуры, где не требуется экранирование или герметизация по условиям эксплуатации.

Блочное (приборное) исполнение означает, что разъём монтируется непосредственно на корпусе прибора или блока, а не на кабеле, что упрощает компоновку внутреннего монтажа и делает соединение разъёмным и обслуживаемым. Резьбовая фиксация сочленённого положения исключает самопроизвольное расчленение под действием вибрации и механических нагрузок.

Конструкция и технические особенности

Корпус разъёма имеет условный размер 27 миллиметров по посадочному диаметру, что определяет его установочные и присоединительные габариты и позволяет подбирать взаимозаменяемые элементы внутри серии 2РМ. Сочетание блочного корпуса и резьбового соединения обеспечивает механическую прочность и стабильность контакта при многократных сочленениях и расчленениях.

Ключевые особенности изделия:

• 24 контакта, что даёт возможность организовать многоцепные соединения без применения громоздких жгутов и промежуточных клеммных колодок.
• Низкочастотное исполнение, ориентированное на передачу сигналов и питающих напряжений в цепях постоянного и переменного тока.
• Негерметичное исполнение, рассчитанное на работу внутри приборов и блоков, а не в условиях прямого воздействия влаги или агрессивных сред.
• Резьбовая фиксация сочленённого положения, повышающая устойчивость соединения к вибрационным и ударным нагрузкам.
• Приборное (блочное) исполнение корпуса, удобное для монтажа на шасси, панели или стенке блока.

Электрические параметры

Максимальное рабочее напряжение разъёмов серии 2РМ обычно составляет до нескольких сотен вольт — в типичных технических условиях для этой серии указывается диапазон до 560–700 вольт. Допустимый ток на один контакт находится в пределах порядка нескольких ампер. Эти параметры позволяют использовать разъём как для слаботочных сигнальных цепей, так и для цепей питания умеренной мощности в составе радиоэлектронной аппаратуры и средств автоматики.

При подключении следует учитывать, что фактические допустимые ток и напряжение определяются конкретными техническими условиями, схемой подключения и условиями охлаждения внутри блока. При равномерном распределении нагрузки по контактам удаётся снизить нагрев и повысить общую надёжность соединения.

Условия эксплуатации и надёжность

Климатическое исполнение серии 2РМ рассчитано на применение внутри приборов при внутреннем монтаже и соответствует категории УХЛ2.1 по ГОСТ 15150. Диапазон рабочих температур составляет примерно от минус 60 до плюс 100 градусов Цельсия. Такой диапазон охватывает большинство условий эксплуатации стационарной и подвижной аппаратуры, размещаемой в отапливаемых и неотапливаемых помещениях, а также в закрытых отсеках техники.

Разъём рассчитан на большое число циклов сочленения и расчленения — до нескольких сотен, что важно для оборудования, требующего периодической замены блоков и проведения регламентного обслуживания. Значительные минимальная наработка и срок хранения — десятки лет при надлежащих условиях — делают изделие пригодным для ответственных применений с длительным жизненным циклом. Для сохранения заявленных характеристик необходимо соблюдать условия хранения и монтажа, избегать повреждения контактов и загрязнения изоляционных деталей.

Применение в схемах и совместимость

Разъёмы этого типа используются как внутри блоков радиоэлектронной аппаратуры, так и для межблочного соединения там, где требуются надёжные многоконтактные соединения без экранирования и герметизации. Типичные области применения:

1. Внутренний монтаж блоков радиоэлектроники и автоматики, соединительные узлы между платами, модулями и субблоками.
2. Межблочные соединения в приборах, пультах, шкафах управления и средствах измерений.
3. Цепи питания постоянного и переменного тока умеренной мощности с числом проводников до 24.
4. Соединения в оборудовании, подверженном вибрации, где важна резьбовая фиксация сочленённого положения.

Благодаря стандартизации серии 2РМ изделие 2РМ27Б24Г1П1 легко заменяется аналогами по габаритам и типу контактов при соблюдении действующих технических условий и схемы подключения. При подборе замены следует сверять условный размер корпуса, число и тип контактов, способ монтажа и климатическое исполнение, чтобы сохранить работоспособность и надёжность собранного соединения.
