Назначение соединителя 2РМ27Б24Г11В

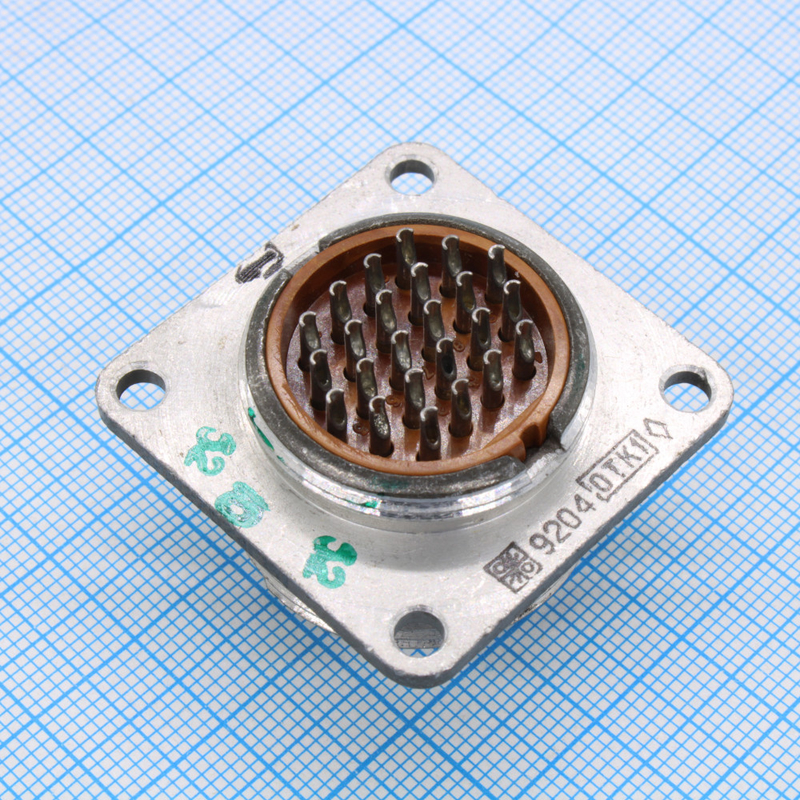

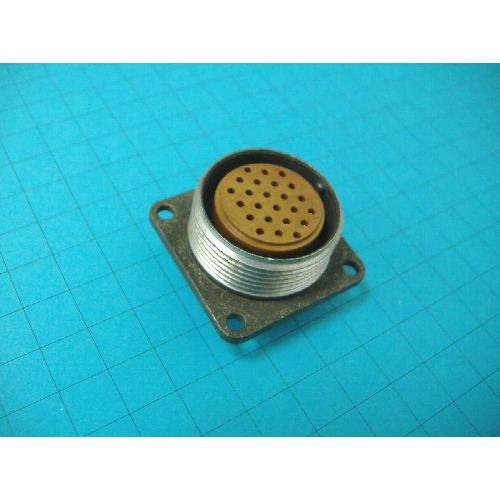

2РМ27Б24Г11В — низкочастотный цилиндрический электрический соединитель советского и российского производства, предназначенный для надёжного соединения в электрических цепях переменного и постоянного тока. Изделие относится к серии 2РМ и применяется там, где требуется компактное, механически прочное и устойчивое к внешним воздействиям разъёмное соединение с большим числом контактов.

Соединитель используется в аппаратуре, работающей на частотах до 3 мегагерц при напряжении до 700 вольт амплитудного значения. Такие параметры делают его пригодным для приборных и промышленных схем, блоков питания, пультов управления и другой техники, где важны стабильный контакт и стойкость к вибрации, ударам и перепадам температуры.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМ27Б24Г11В несёт полную информацию о конструкции и исполнении изделия:

• 2РМ — тип низкочастотного цилиндрического соединителя;
• 27 — диаметр корпуса 27 миллиметров;
• Б — блочный корпус, негерметичное исполнение;
• 24 — количество контактов;
• Г1 — контакты диаметром 1 миллиметр;
• В — контакты цилиндрической формы с серебряным покрытием.

Сочленение выполнено резьбовым, с одношпоночной поляризацией, что исключает неправильное соединение половин разъёма. Конструкция подходит для приборных розеток или вилок без патрубков, а также с прямыми или угловыми патрубками.

Технические характеристики

Изделие рассчитано на следующие подтверждённые параметры работы:

• максимальное рабочее напряжение — от 560 до 700 вольт;
• ток на контакт — от 5 до 8 ампер при диаметре контакта 1 миллиметр, суммарный ток — до 100 ампер;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия, допускается смена до плюс 150 градусов Цельсия;
• вибрация — от 1 до 1000 герц при ускорении до 490 метров на секунду в квадрате;
• удары — до 5000 метров на секунду в квадрате;
• сопротивление изоляции — не менее 1000 до 5000 мегаом;
• наработка — минимум 1000 часов, ресурс — до 500 сочленений и расчленений.

Соединитель соответствует климатическому исполнению УХЛ для умеренного и холодного климата. Он выдерживает пониженное атмосферное давление до 133 паскалей и влажность до 98 процентов при температуре плюс 40 градусов Цельсия.

Применение и условия эксплуатации

Благодаря 24 контактам диаметром 1 миллиметр и серебряному покрытию контактной группы 2РМ27Б24Г11В обеспечивает надёжную передачу сигналов и питания в составе ответственных узлов. Его применяют в приборостроении, измерительной технике, системах автоматики и связи, а также в составе оборудования, эксплуатируемого в тяжёлых климатических условиях.

Стойкость к вибрации, ударам, широкому диапазону температур и повышенной влажности позволяет использовать соединитель как в помещениях, так и на открытых площадках, в том числе при пониженном давлении. Резьбовое сочленение с одношпоночной поляризацией гарантирует механическую фиксацию и правильную ориентацию контактов при монтаже и обслуживании.

Перед установкой следует убедиться в соответствии числа контактов и типа корпуса требованиям конкретного устройства, а также в совместимости по напряжению и току с коммутируемой цепью.
