Назначение соединителя 2РМ27Б19Ш1В1

2РМ27Б19Ш1В1 — цилиндрический низкочастотный электрический разъём (соединитель) серии 2РМ, предназначенный для работы в цепях постоянного и переменного тока с частотой до нескольких мегагерц. Изделие применяется для электрического соединения приборных и кабельных систем, в том числе при внутреннем монтаже, и обеспечивает надёжную коммутацию в составе сложных технических комплексов.

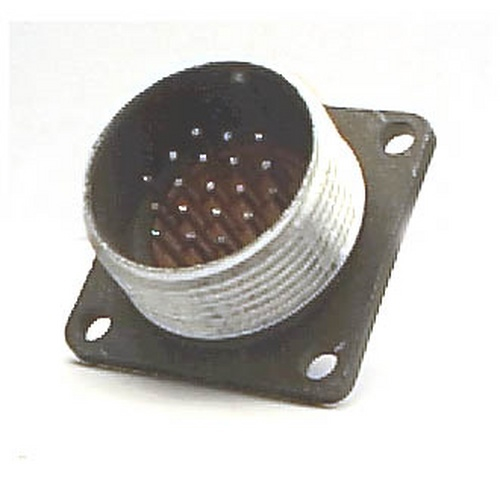

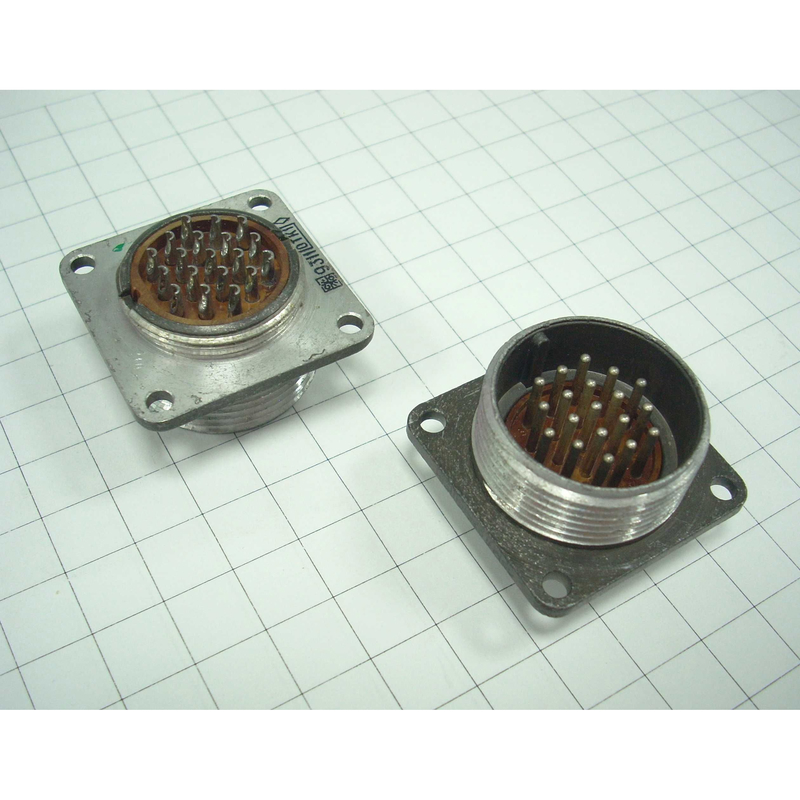

Конструктивно разъём выполнен в блочном корпусе с посадочным диаметром 27 миллиметров и содержит 19 контактов диаметром 1,5 миллиметра. Контакты, как правило, имеют серебряное покрытие, что способствует стабильному и надёжному соединению. Соединение частей разъёма — резьбовое, поляризация — одношпоночная, что исключает неправильное сочленение и повышает удобство эксплуатации.

Подтверждённые технические характеристики

Электрические параметры соединителя рассчитаны на работу в достаточно нагруженных цепях. Ниже приведены подтверждённые значения.

• Максимальное рабочее напряжение — от 560 до 700 вольт.
• Токовая нагрузка на один контакт — до 7 ампер.
• Суммарная токовая нагрузка на разъём — около 110 ампер.
• Сопротивление изоляции — не менее 5000 мегаом.
• Ёмкость между контактами — не более 6 пикофарад.
• Электрическая прочность изоляции — 1850 вольт при рабочем напряжении 560 вольт.
• Количество сочленений-расчленений — до 500 циклов.
• Наработка — не менее 5000 часов.
• Срок хранения — от 15 до 25 лет.

Условия эксплуатации

Разъём относится к всеклиматическому исполнению и рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Такое исполнение позволяет применять изделие как в условиях низких температур, так и при повышенном нагреве.

Изделие устойчиво к воздействию механических и акустических нагрузок. Подтверждённые параметры по стойкости приведены ниже.

• Вибрация с частотой до 5000 герц и ускорением до 490 метров на секунду в квадрате.
• Акустический шум уровнем до 170 децибел.
• Механические удары с ускорением до 1000 метров на секунду в квадрате.

Совокупность этих характеристик определяет применимость соединителя в жёстких условиях эксплуатации, где требуются стойкость к тряске, ударам и интенсивному звуковому воздействию.

Область применения

2РМ27Б19Ш1В1 используется в приборных и кабельных системах для внутреннего монтажа. Резьбовое соединение и одношпоночная поляризация обеспечивают надёжную фиксацию и правильную ориентацию при сочленении, что важно при сборке и обслуживании аппаратуры.

Благодаря всеклиматическому исполнению, широкому температурному диапазону и стойкости к вибрации, ударам и акустическому шуму разъём подходит для ответственных соединений в сложных условиях. Его применяют в военной и промышленной технике, где предъявляются повышенные требования к надёжности электрических соединений.

Для правильного подбора соединителя следует учитывать количество контактов, посадочный диаметр корпуса 27 миллиметров, диаметр контактов 1,5 миллиметра, а также допустимые токовые и температурные режимы, приведённые выше.
