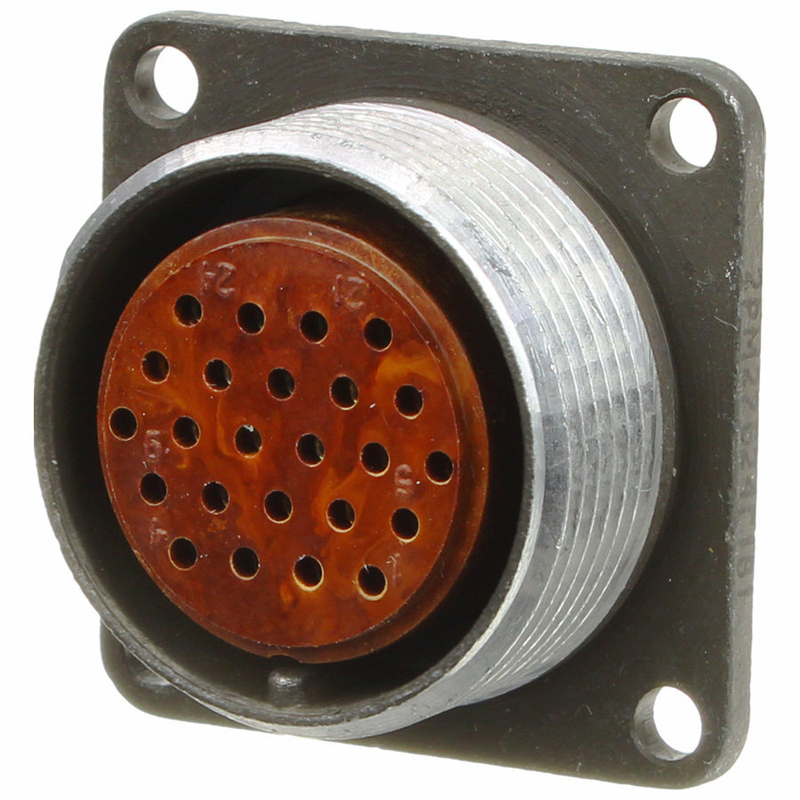

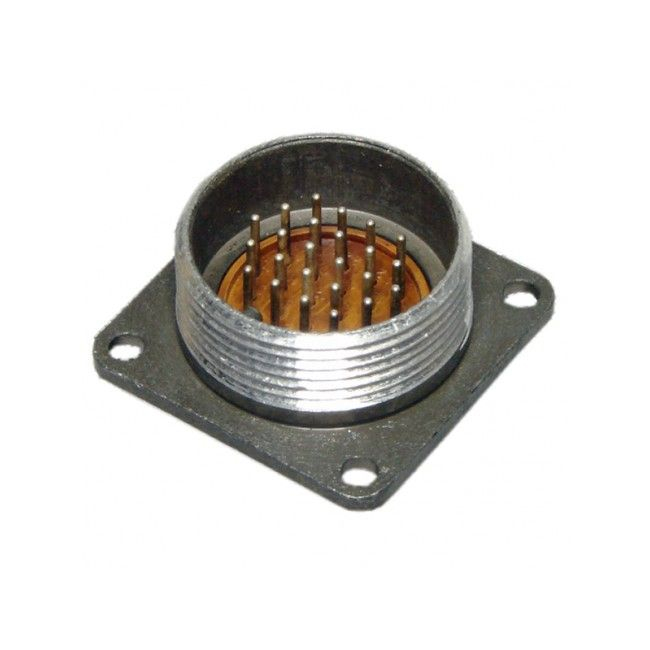

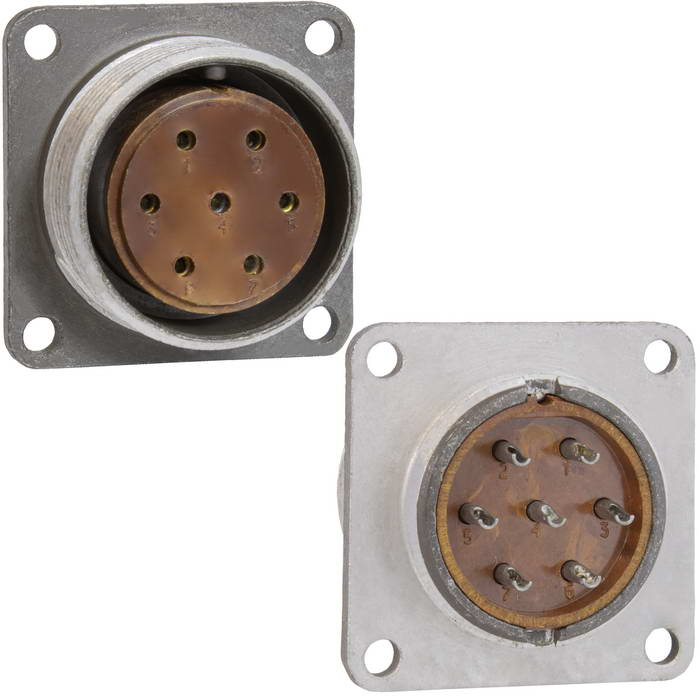

2РМ27Б относится к серии цилиндрических низкочастотных соединителей 2РМ, предназначенных для надежного электрического соединения в различных устройствах.

Основные характеристики

Это блочный (приборный) разъем с условным размером корпуса 27 мм и диаметром посадочного отверстия 27 мм. Диаметр контактов обычно составляет 1 мм, а максимальное рабочее напряжение достигает 560–700 В при токовой нагрузке до 7 А на контакт.

Сопротивление изоляции не менее 1000–5000 МОм, а емкость между контактами — не более 6 пФ. Разъем выдерживает частоту до 3 МГц и работает в диапазоне температур от -60 до +100 °C.

Конструкция и маркировка

Разъем имеет негерметичный объемный монтаж с резьбовой фиксацией сочленения и одношпоночной поляризацией корпусов. В маркировке, например 2РМ27Б24Г1В1, "Б" обозначает блочный корпус, число после него — количество контактов (от 7 до 24 и более), а буквы уточняют тип патрубка, покрытие контактов (серебро, золото) и другие особенности.

Условия эксплуатации

Соединители серии 2РМ рассчитаны на 500 сочленений-расчленений, минимальную наработку 5000 часов и срок сохраняемости до 25 лет. Они устойчивы к вибрации (до 5000 Гц, 490 м/с²), ударам (до 5000 м/с²) и линейному ускорению до 2000 м/с², что делает их подходящими для промышленных и специальных применений.
